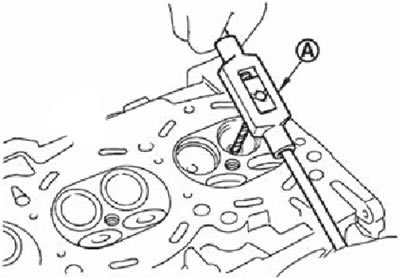

Развернуть отверстие в головке блока цилиндров развёрткой (А) нужного размера.

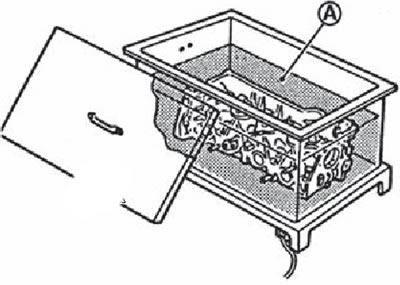

Нагреть головку блока цилиндров в масляной ванне до температуры 110-130°C.

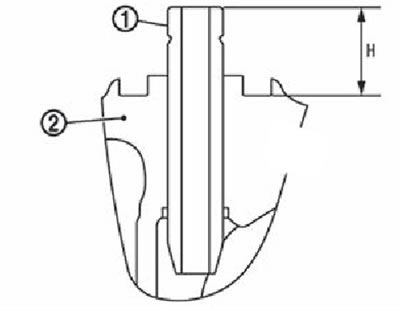

Запрессовать направляющую втулку клапана (1) со стороны распределительного вола но высоту выступания «Н» (см.раздел «Сервисные данные и спецификация» в конце главы).
1. Направляющая втулка клапана.
2. Головка блока цилиндров.
Внимание. Поверхность головки блока цилиндров горячая. Необходимо использовать защитные перчатки во избежание ожога.

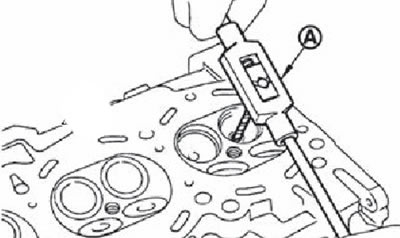

Окончательно развернуть отверстие в направляющей втулке клапана развёрткой (А) нужного размера.
2. Если седла клапанов были удалены, установить новые ремонтного размера (+0.5 мм):

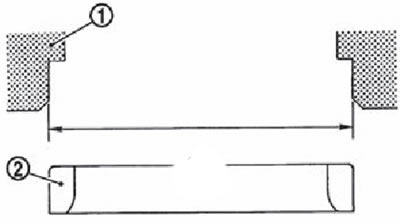

Развернуть гнездо в головке блока цилиндров (1) под установку нового седло клапана.
1. Головка блока цилиндров.
2. Седло клапана.
Примечание. Убедиться, что ось развертки совпадает с осью направляющей. Это обеспечит правильность посадки клапана в седло.

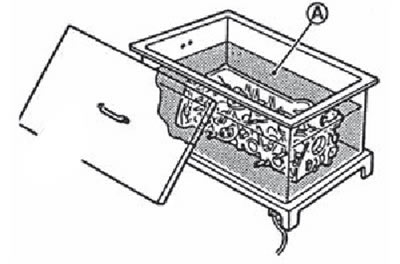

Нагреть головку блока цилиндров в масляной ванне до температуры 110-130°C.
Охладить седло клапана с помощью сухого льда.
Запрессовать седло клапана в головку блока цилиндров.
Внимание.
- Поверхность головки блока цилиндров горячая. Необходимо использовать защитные перчатки во избежание ожога.
- Не брать голыми руками охлажденные седла.

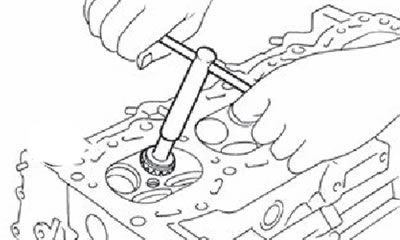

Обработать седла с помощью фрезы из набора для обработки фасок клапанных седел (специальный сервисный инструмент) или специального шлифовального станка.
Текст был заимствован отсюда [nissanbook.ru]
Внимание. При обработке фаски седла фрезой держать ручку инструмента двумя руками. Обеспечить равномерное прижатие инструмента ко всей обрабатываемой окружности и стараться обрабатывать окружность одним движением. Неравномерное прижатие инструмента и обработка поверхности за несколько проходов могут привести к получению ступенчатой поверхности седла.
Притереть клапан к седлу с использованием абразивной пасты.
Снова проверить правильность посадки клапана в седло.

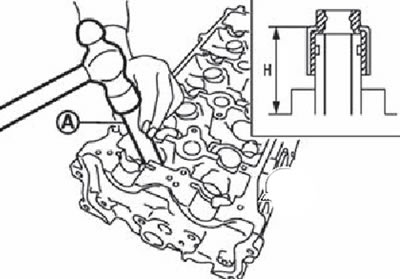

3. Напрессовать маслоотражательные колпачки на высоту «Н», кок показано но рисунке, используя специальную оправку (A) (KV10115600).
Примечание. Высота «Н»: 15,1-15,7 мм.
4. Установить клапаны.
Примечание. Впускные клапаны имеют головку большего диаметра.
5. Установить клапанные пружины (с седлами):
Установить клапанную пружину стороной с витками меньшего диаметра (сторона седла пружины) к головке блока цилиндров (В).
1. Седло клапанной пружины (не снимать).
Примечание.
Идентификационный цвет (А) клапанных пружин:
- Впускной клапан: зеленый.
- Выпускной клапан: пурпурный.
6. Установить тарелки клапанов.
7. Установить сухари клапанов:

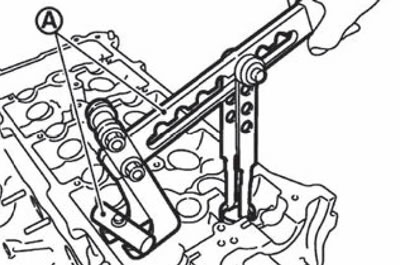

Сжать клапанную пружину специальным приспособлением (А) (KV10116200) и установить сухари клапанов с помощью намагниченного стержня.
Внимание. Соблюдать осторожность, чтобы не повредить гнезда толкателей клапанов.
После установки слегка постучать по торцу стержня клапана пластиковым молотком, чтобы убедиться в надежности фиксации.
8. Установить на свои места толкатели клапанов.
9. Установить свечи зажигания.
