Задние фонари имеют несколько назначений. Они обозначают габарит автомобиля и используются также в качестве указателя поворотов. Более того, с задними фонарями иногда совмещают стоп-сигнал и фонарь заднего хода. Получается как бы один большой фонарь с рассеивателями различного цвета: оранжевый — указатель поворота, красный — стоп-сигнал, бесцветный фонарь заднего хода.
Зачем нужен фонарь заднего хода?
Свет заднего фонаря включается автоматически при включении водителем передачи заднего хода. Во-первых, он сигнализирует водителям сзади идущих автомобилей о том, что навстречу им движется автомобиль, а во-вторых, освещает дорогу перед задними колесами.
На некоторых последних моделях автомобилей появились боковые указатели поворотов, фонари, вмонтированные в торец двери и включающиеся при ее открытии. Все это способствует повышению безопасности движения.
На автомобилях обычно ниже фонарей устанавливают катафоты. Что это такое и зачем они нужны?
Катафоты представляют собой пластмассовую пластинку рубинового цвета, на внутренней поверхности которой отштамповано большое количество шестиугольников. Катафот обладает замечательным свойством: попавший на него посторонний свет отражается под разными углами, поэтому свет, попавший на катафот в ночное время от фар приближающегося автомобиля, очень хорошо виден его водителю.
Итак, мы познакомились со всеми основными системами электрооборудования автомобилей, кратко рассмотрели их устройство и принцип работы. В заключение приведем принципиальную схему электрооборудования (рис. 133) и в ней отметим расположение каждой из рассмотренных систем.
В сие।ему электроснабжения входят генераторная установка и аккумуляторная батарея. Генераторная установка включает в себя генератор и устройства, обеспечивающие постоянство вырабатываемого напряжения тока, а также его защиту. К ним относят регулятор напряжения или реле-регулятор.
В систему пуска входят стартер, аккумуляторная батарея и дополнительное реле включения стартера. Система предназначена для принудительного проворачивиния коленчатого вала двигателя внутреннего сгорания при пуске.
В систему зажигания входят прерыватель распределитель, катушка зажигания, замок зажигания и источник тока (генератор или аккумуляторная батарея). Она обеспечивает воспламенение рабочей смеси электрической искрой, возникающей между электродами свечи.
К контрольно-измерительным приборам относят приборы измерения уровня топлива, температуры, давления, частоты вращения коленчатого вала двигателя, скорости автомобиля, контроля заряда аккумуляторной батареи, а также различные световые и звуковые сигнализаторы, информирующие водителя о наступлении какого-либо предельного значения контролируемого параметра.
В систему освещения и световой сигнализации входят осветительные приборы (фары головного света, противотуманные фары, прожекторы) и светосигнальные приборы (передние, задние и боковые фонари, световозвращатели и т. д.) с их выключателями и переключателями.
Кроме того, автомобили оснащаются еще дополнительным оборудованием, к которому относятся приборы, выполняющие вспомогательные функции (электроприборы системы вентиляции, звуковой сигнал, радиоприемник, стеклоочистители и др.).
Но мы ставили цель рассказать вам только об основных узлах и деталях автомобиля.
Поэтому с устройством и принципом действия дополнительного оборудования, которым оснащается современный автомобиль, вы можете познакомиться в специальной литературе.

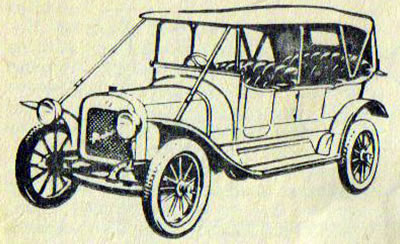

Автомобиль «Руссо-Балт» с кузовом фаэтон | Автомобиль ГАЗ-А |

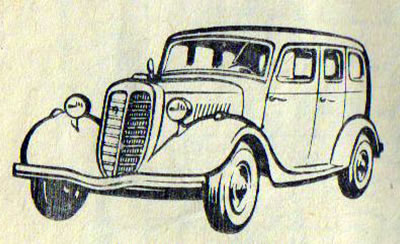

Автомобиль ГАЗ-М-1 | Автомобиль КИМ-10 |
Автомобиль ГАЗ-67Б | Автомобиль ГАЗ-20 «Победа» |
Автомобиль ГАЗ-21 | Автомобиль «Москвич-401» с кузовом седан |

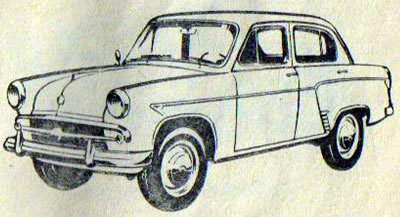

Автомобиль «Москвич-402» с кузовом седан | Автомобиль «Москвич-403» |

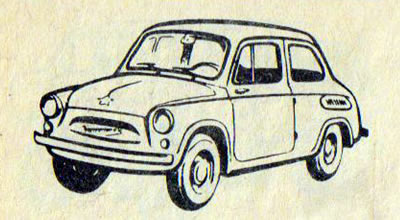

Автомобиль ЗАЗ-965А «Запорожец» | Автомобиль ЗАЗ-966 «Запорожец» |

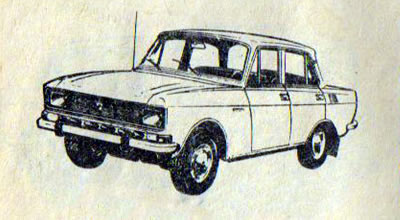

Автомобиль «Москвич-2138» | Автомобиль ИЖ-2125 |

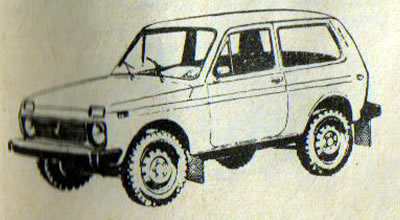

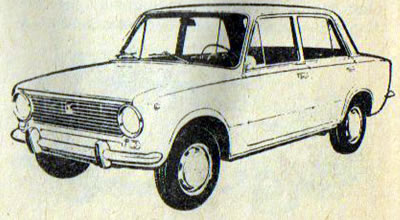

Автомобиль ВАЗ-2101 | Автомобиль ВАЗ-2121 «Нива» |

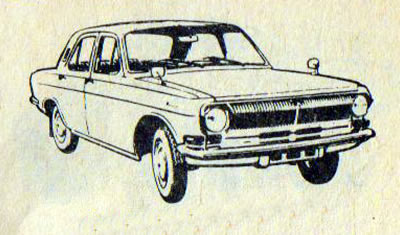

Автомобиль ГАЗ-24 «Волга» | Автомобиль «Руссо-Балт» модели М выпуска 1914 г. |

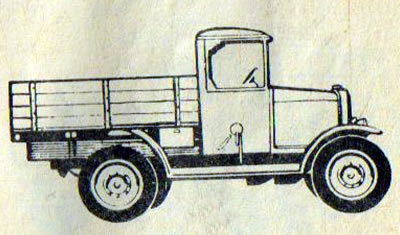

Автомобиль АМО-Ф-15 | Автомобиль ЗИС-5 |
Автомобиль ЗИС-6 | Автомобиль ГАЗ-ММ |

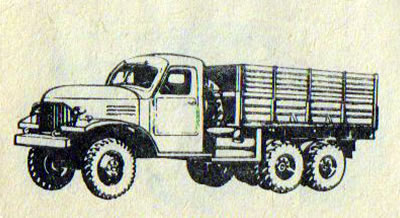

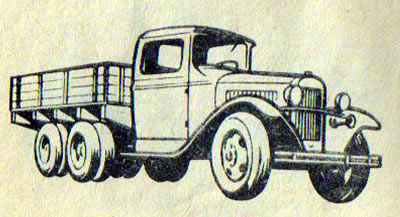

Автомобиль ГАЗ-ААА | Автомобиль ЗИС-151 |
Автомобиль ГАЗ-51А | Автомобиль ЗИЛ-130 |
Автомобиль ГАЗ-63 | Автомобиль МАЗ-200 |

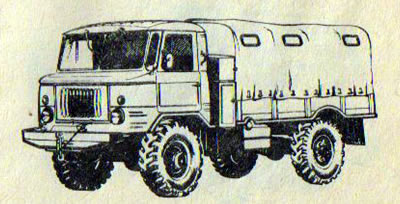

Автомобиль МАЗ-520 | Автомобиль ГАЗ-66 |

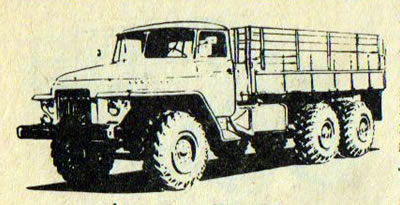

Автомобиль «Урал-377» | Автомобиль МАЗ-500 |

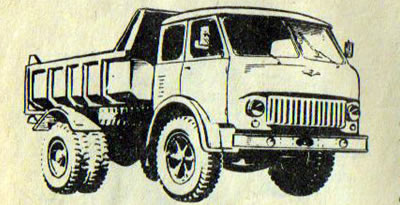

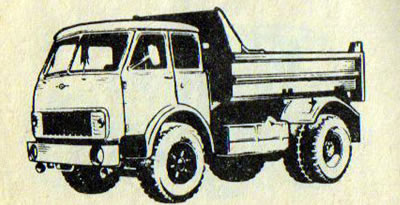

Автомобиль МАЗ-503 | Автомобиль МАЗ-5549 |
Автомобиль КамАЗ-5410 | Автомобиль КамАЗ-5511 |

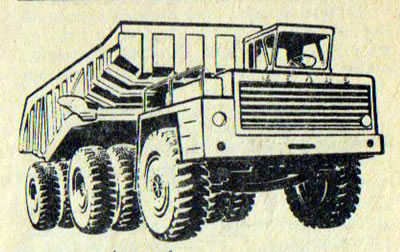

Автомобиль БелАЗ-548В | Автомобиль БелАЗ-549 |
Автобус ЛАЗ-695Е | Автобус ЛАЗ-4202 |
