В качестве примера на рисунке 4 приведены варианты расположения приборов, шкал и контрольных лампочек на панели приборов в автомобилях «Mazda 323» («FAMILIA»).

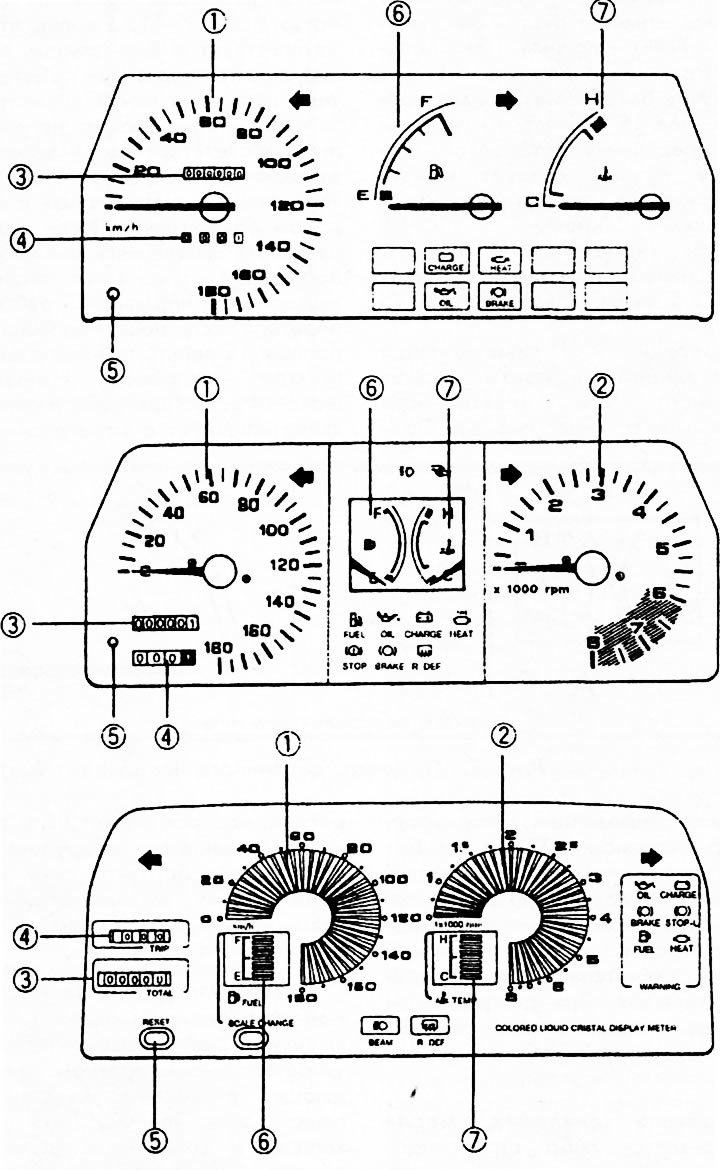

Рис. 4. Панели приборов модели «Mazda-323». 1 - спидометр; 2 - тахометр; 3 - указатель общего пробега (одометр); 4 - указатель перегоночной дальности; 5 - кнопка сброса показаний указателя перегоночной дальности; 6 - указатель уровня топлива; 7 - указатель температуры охлаждающей жидкости.
Чёрными стрелками обозначены контрольные лампочки указателей поворотов.
Спидометр показывает скорость движения автомобиля. Устанавливается со стрелочным или цифровым указателем. Имеются модели с контрольной лампочкой превышения опасной скорости (обозначение: «SPEED»), загорающейся при достижении скорости около 100 км/ч, и (или) с устройством звукового предупреждения о высокой скорости движения, действующим при скорости выше 110 км/ч.
Указатель общего пробега (одометр) показывает общее расстояние, пройденное автомобилем.
Указатель перегоночной дальности показывает расстояние, пройденное за данный рейс. Помогает водителю ориентироваться в расстоянии до намеченного пункта. Последнее деление имеет масштаб 100 метров (обычно окрашивается в другой цвет). Показания указателя можно сбросить нажатием кнопки возврата к нулю («RESET»).
Тахометр показывает число оборотов коленчатого вала двигателя. Под указателем имеется знак «х1000»: для определения числа оборотов показание указателя необходимо умножить на 1000. Отклонение стрелки в сектор, окрашенный другим цветом, свидетельствует о превышение допустимого числа оборотов двигателя (работа в таком режиме приводит к перегреву двигателя и ускорению его износа).
Указатель уровня топлива может устанавливаться в различном исполнении: стрелочного или электронного (диаграммного) типа. Обозначается изображением бензоколонки с надписью «FUEL» (топливо). Надпись может отсутствовать. Метка «Е» («Empty») внизу указателя означает пустой бак, метка «F» («Full») - полный. Цена деления диаграммного датчика - 5 литров. Если в баке остаётся мало топлива (менее 15 литров), то для точного определения оставшегося количества топлива следует нажать расположенную под электронным указателем кнопку «SCALE CHANGE» (изменение масштаба): цена деления диаграммы станет равной 1,5 литра (а вся шкала — 15 литров).
Указатель температуры охлаждающей жидкости бывает стрелочного или электронного (диаграммного) типа (рис. 5). Обозначение - плавающий в воде термометр с надписью «ТЕМР» или без неё. Метка «С» («Cold») - холодный двигатель, метка «Н» («Hot») - горячий. При стрелочном указателе выход стрелки за обозначенный диапазон свидетельствует о перегреве двигателя. При диаграммном указателе средняя линия соответствует нормальной рабочей температуре.

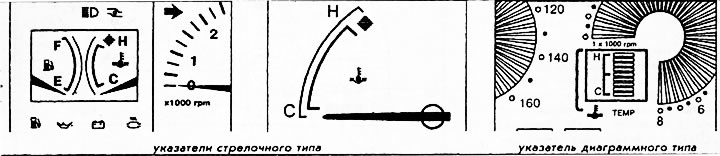

Рис. 5. Примеры различного исполнения указателей температуры.
Указатель давления масла устанавливается либо стрелочного типа либо электронного (диаграммного) типа в виде датчика двухцелевого назначения
(подробнее дальше). Нормальное давление масла в диапазоне 1-6 кг/см², в зависимости от числа оборотов. Отсутствие отклонения стрелки при изменении числа оборотов или падение давления при работающем двигателе - признаки недостаточного количества масла или неисправности в системе смазки двигателя. При запуске двигателя в холодное время давление масла несколько превышает обычное и снижается по мере прогрева. Указатель обозначается надписью «OIL» (масло).
Вольтметр («VOLT») используется для оценки состояния генератора. При повороте ключа зажигания в положение «ON» он должен показывать 12-12.5 вольт, что свидетельствует о нормальном состоянии аккумулятора. При работе стартера показания могут снижаться до 9 вольт. Более низкое напряжение при работе стартера свидетельствует либо о неисправности аккумулятора, либо о затруднениях с проворотом двигателя. После запуска двигателя напряжение должно быть порядка 14-14.5 вольт, что свидетельствует о нормальной работе генератора. Если показания вольтмера больше 15 вольт, то неисправен регулятор напряжения. Напряжение ниже 14 вольт при работе двигателя свидетельствует о перегрузке генератора, которая может быть вызвана неисправностью оборудования, в том числе и бортовой сети. Вольтметр может устанавливаться диаграммного типа или в виде датчика двухцелевого назначения.
Указатели двухцелевого назначения диаграммного типа совмещают две функции: например, указателя температуры охлаждающей жидкости и указателя давления масла, или указателя уровня топлива и вольтметра. Изменения показаний на диаграмме (например, уровня топлива и напряжения аккумулятора) осуществляется нажатием кнопки переключения диаграммы, расположенной рядом с датчиком. Особенность датчиков такого типа: автоматическое переключение на отображение данных, имеющих аномальное значение. Например, если на диаграмме отображаются показания вольтметра, а в топливном баке остаётся менее 15 литров бензина, на диаграмме автоматически начинается отображение данных по количеству топлива; если в топливном баке остаётся менее 15 л топлива, и на диаграмме воспроизводятся данные о количестве топлива, то после переключения диаграммы на показания вольтметра эти данные отображаются на диаграмме в течение 8 секунд, затем происходит автоматическое переключение на показ данных о количестве топлива.
Датчик давления наддува может устанавливаться в автомобилях с турбонаддувом, он показывает давление во впускном коллекторе при работающем двигателе.
