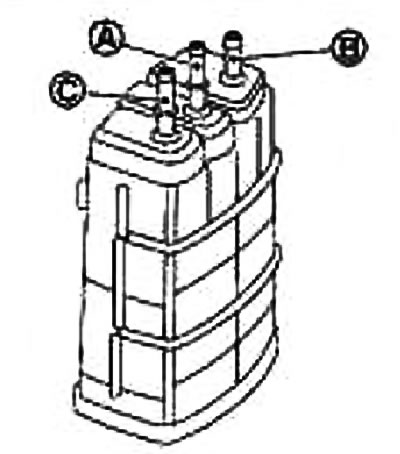

Угольный фильтр EVAP
Проверьте угольный фильтр EVAP следующим образом:
1. Закупорьте канал (В).
2. Продуйте воздух через канал (А).
Убедитесь, что воздух свободно выходит через канал (С).
3. Уберите палец с канала (В).
4. Приложите вакуум к каналу (В). Убедитесь, что в каналах (А) и (С) имеется вакуум.
5. Закупорьте каналы (А) и (В).
6. Продуйте воздух через канал (С).
Убедитесь, что нет утечки воздуха.

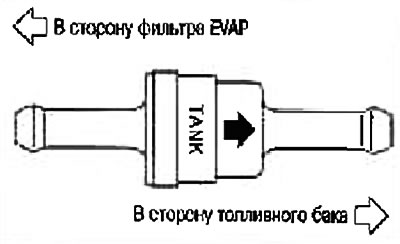

Стопорный клапан топливного бака
1. Продуйте воздух через соединительную муфту со стороны топливного бака.
Должно ощущаться значительное сопротивление и часть воздушного потока должна проходить в сторону фильтра EVAP.
2. Продуйте воздух через соединительную муфту со стороны фильтра EVAP.
Воздух должен беспрепятственно проходить в сторону топливного бака.
3. Если есть подозрения, что в пп 1 и 2 выше стопорный клапан подачи топлива работает неправильно, замените его.

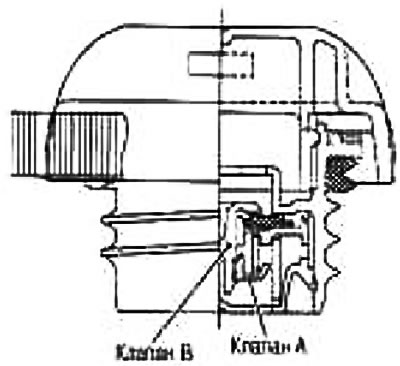

Вакуумный клапан топливного бака (встроен в крышку наливной горловины топливного бака)
1. Протрите корпус клапана.

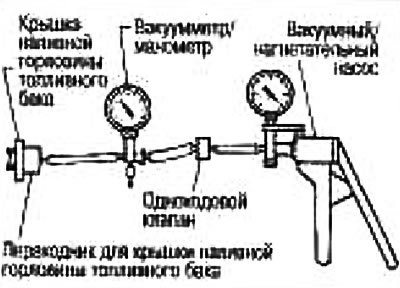

2. Проверьте давление открывания клапана и вакуум.
 |  |
Давление: 15,3-20,0 кПа (0,156-0,204 кг/см²)
Вакуум: от -6,0 до -3,4 кПа (от -0,061 до -0,035 кг/см²)
3. Если давление и вакуум отличаются от нормы, замените крышку наливной горловины топливного бака в сборе.
