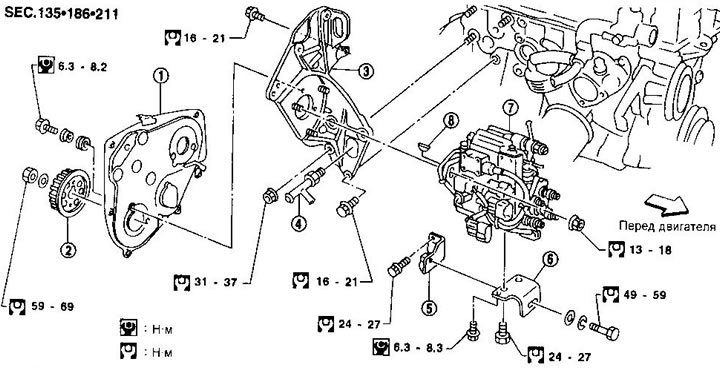

1. Задняя крышка
2. Зубчатый шкив ТНВД
3. Кронштейн ТНВД
4. Водяной патрубок
5. Кронштейн
6. Кронштейн
7. ТНВД с электронным управлением
8. Шпонка
Снятие
1. Снимите аккумуляторную батарею. Отсоедините от ТНВД электрические разъемы.
2. Установите поршень 1-го цилиндра в ВМТ такта сжатия (этому соответствует вырез без цветной метки на шкиве коленчатого вала).
3. Отсоедините топливные шланги и трубки подвода топлива к форсункам.
4. Снимите воздухопровод и крышку зубчатого ремня.
5. Снимите зубчатый ремень ТНВД (см. главу «Двигатель»).

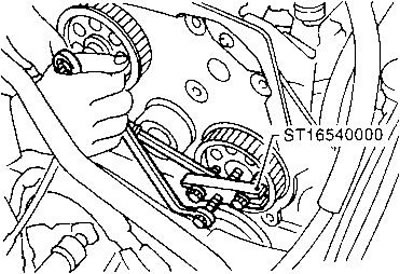

6. Снимите зубчатый шкив ТНВД с помощью специального съемника. Не забудьте снять шпонку с вала.
7. Снимите ТНВД.
Установка

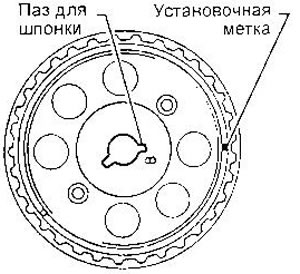

4. Вставьте шпонку в паз на валу ТНВД, затем наденьте зубчатый шкив (паз для шпонки обозначен как "В").
2. Установите зубчатый ремень (см. главу «Двигатель»).
3. Отрегулируйте угол начала впрыска.
4. Установите все снятые детали.

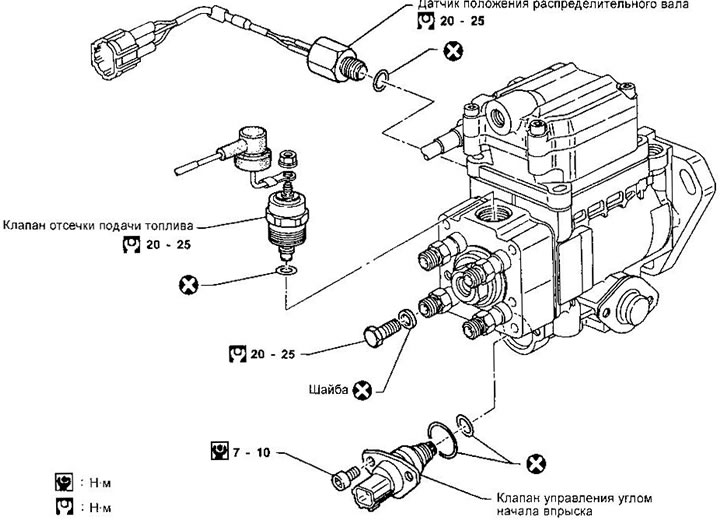

Разборка и сборка
ПРЕДУПРЕЖДЕНИЯ:
- Не разбирайте насос более, чек показано на рисунке.
- Перед установкой клапана управления углом на чала впрыска, нанесите на уплотнительные кольце и установочные поверхности дизельное топливо После установки убедитесь в отсутствии подтекания топлива.
