Проверка

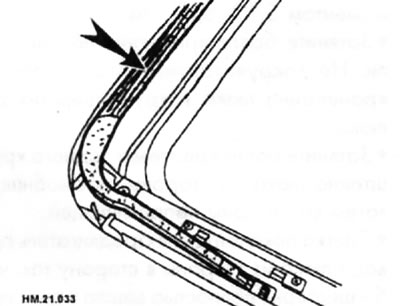

- Проверьте, что обтекатель (стрелка) правильно поднимается вручную. Если обнаружено, что он работает неправильно,снимите обтекатель и внимательно проверьте его. Если обтекатель поврежден, замените его новым. Если повреждений не обнаружено, установите обтекатель правильно.
- Проверьте тяги и убедитесь, что защитная пленка не отслоилась до такого состояния, что открылись расположенные под ней части тяг. Проверьте также, не являются ли тяги источником шума. Если подозрения подтверждаются, тяги необходимо заменить.
Внимание: Перед заменой подозрительной детали необходимо убедиться о том, что источник шума установлен.
- Проверьте, достаточно ли смазки на тросах и в канавках направляющих. Если смазки мало, добавьте ее.
- Проверьте тросы на наличие повреждений и потертостей. При обнаружении повреждений тросы необходимо заменить.
Регулировка
- Наклоните стеклянную крышку вверх.
- После ослабления правого и левого болтов TORX (размер Т25), используемых для крепления стеклянной крышки, наклоните стеклянную крышку вниз.

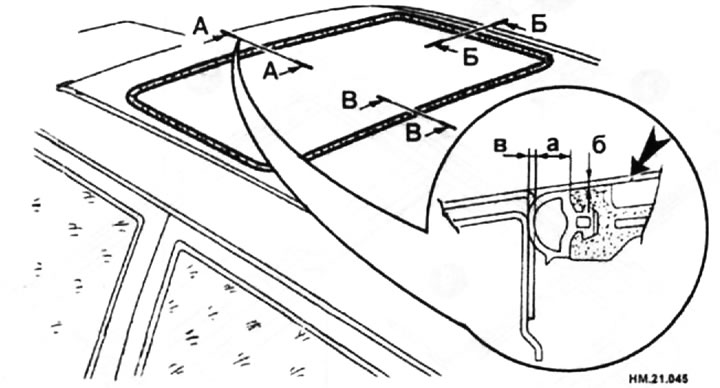

- Отрегулируйте стеклянную крышку (стрелка) снаружи так, чтобы размеры (А-А), (Б-Б) и (В-В) были такими, как показано в таблице.
| a | б | в | |
| А-А | 5,8 | -0,8±1,5 | 0,6-2,2 |
| Б-Б | 5,8 | -0,8±1,5 | 0,6-2,2 |
| В-В | 5,8 | -0,8±1,5 | 0,6-2,2 |

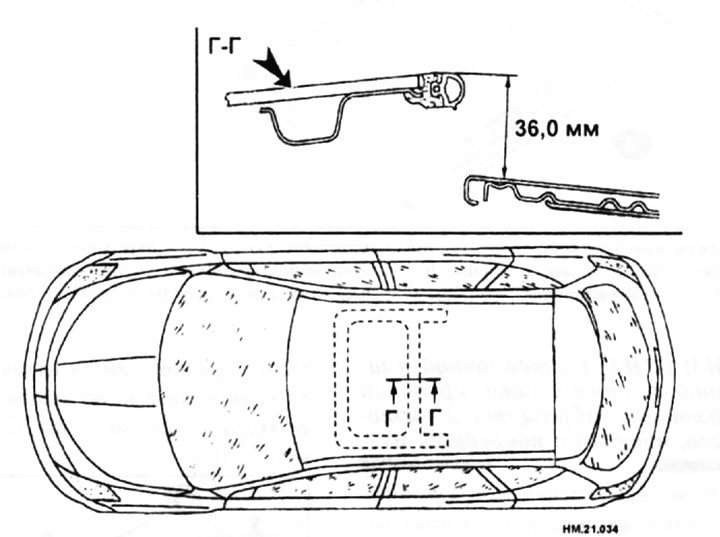

- Наклоните стеклянную крышку (стрелка) вверх и проверьте, чтобы размер (Г-Г) соответствовал 36,0 мм.

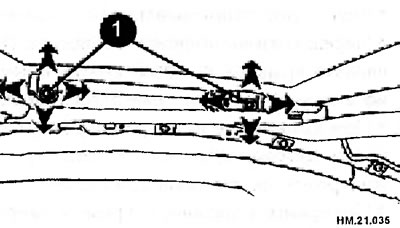

- Для предотвращения смещения стеклянной крышки (1) после регулировки вначале закрутите болты TORX (стрелки) (размер Т25) в левой передней части крышки, а затем - болты TORX (размер Т25) в правой задней части крышки.
- Затяните остальные болты TORX (размер Т25). Работайте осторожно, чтобы стеклянная крышка не смещалась.
- Для проверки равномерности перемещения стеклянной крышки несколько раз наклоните ее вверх и вниз.
- После проведения регулировки всегда проверяйте работу люка и совмещение стеклянной крышки.

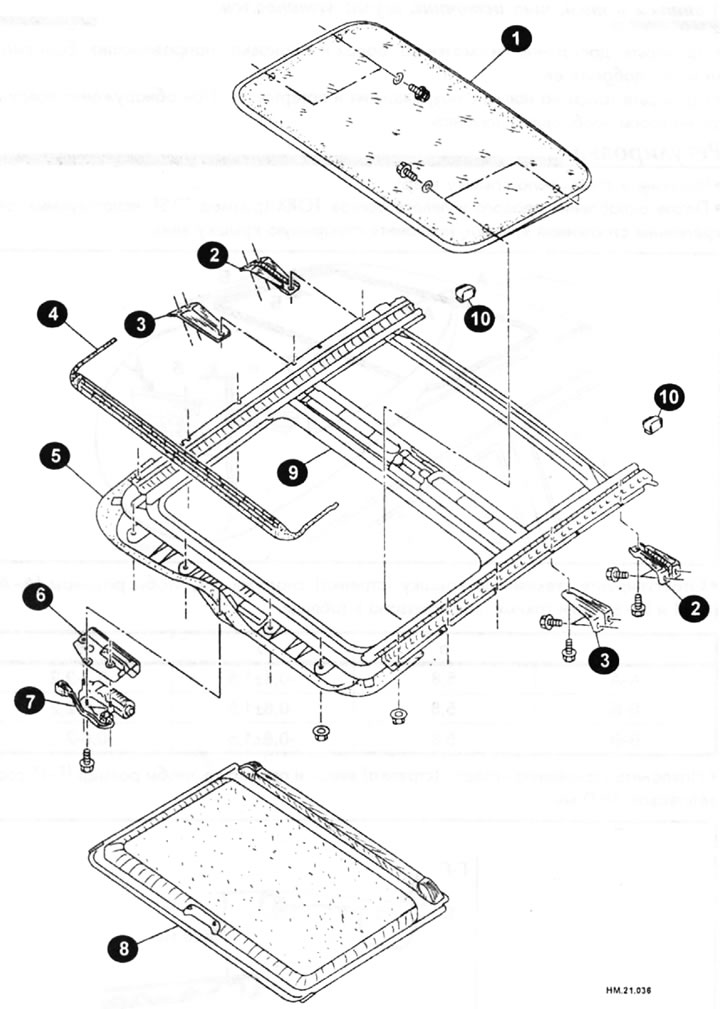

Элементы люка в крыше
1 — стеклянная крышка; 2 — задний кронштейн люка; 3 - передний кронштейн люка; 4 — обтекатель; 5 — люк в крыше; 6 — антишумовая крышка; 7 — электродвигатель привода люка; 8 — солнцезащитная шторка; 9 — пластина для стока; 10 — стопор солнцезащитной шторки.
Внимание: С отделочной пластиной и стеклянной крышкой необходимо обращаться осторожно, чтобы не повредить их.
- Для облегчения последующей установки нанесите несколько установочных меток.
- Всегда работайте вместе с помощником.
- Перед снятием полностью закройте стеклянную крышку, а после снятия крышки не включайте электродвигатель привода.
- При вынимании люка для защиты сидений и деталей отделки от повреждений прикройте их старыми одеялами.
- Наклоните стеклянную крышку вверх
- Снимите обшивку потолка.
- Отсоедините сливные шланги.
- Снимите стеклянную крышку, наклонив ее вверх и открутив болты TORX (1) (размер Т25).

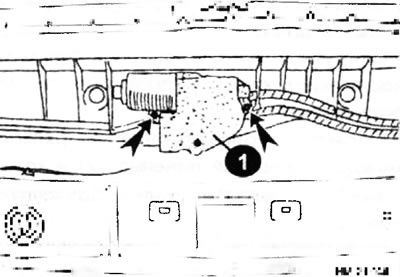

- Открутите винты крепления (стрелки электродвигателя привода люка (1). Снимите электродвигатель и отсоедините штекер жгута проводов.
Внимание: Перед снятием электродвигателя привода люка убедитесь, что люк полностью закрыт. После снятия электродвигателя привода люка не пытайтесь вращать электродвигатель.
- Отсоедините сливные шланги.
- Снимите стеклянную крышку, наклонив ее вверх и открутив болты TORX (1) (размер Т25).
- Открутите винты крепления (стрелки электродвигателя привода люка (1). Снимите электродвигатель и отсоедините штекер жгута проводов.

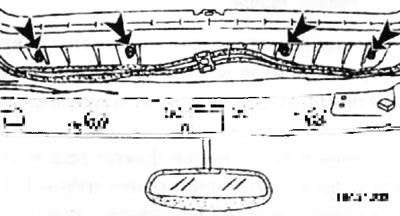

- Открутите передние гайки (стрелки) и снимите боковые направляющие.

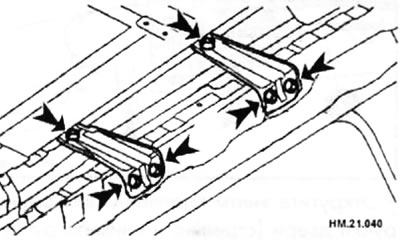

- Открутите болты (стрелки) крепления кронштейна люка и снимите люк с панели крышки.
- Снимите люк через салон автомобиля. Соблюдайте осторожность, чтобы не повредить сиденья и детали отделки салона.
Установка
- Установка производится в порядке, обратном снятию, с учетом следующих рекомендаций.
- Временно закрутите болты крепления правого и левого кронштейнов люка моментом 5,10-6,47 Н·м.
- Внесите люк в пассажирский салон и установите задний край направляющей на кронштейны люка.
- Затяните передние гайки крепления моментом 5,10-6,47 Нм.
- Затяните болты крепления по диагонали. Не закручивайте болты крепления кронштейна люка вокруг отверстия для люка.
- Затяните болты крепления заднего кронштейна люка со стороны автомобиля, а затем со стороны направляющей.
- Слегка покачайте электродвигатель привода люка из стороны в сторону так, чтобы шестерня полностью вошла в трос привода люка, а установочные поверхности располагались параллельно. Затем закрепите электродвигатель с помощью винтов.
- Перед установкой электродвигателя привода люка убедитесь, что тяги и тросы располагаются симметрично и их положения соответствуют закрытому люку.
- Совместите выступы тяг (2) с отверстием кулисы (1) в полностью закрытом положении слева и справа.
Смотрите оригинал на ресурсе NISSANBOOK.RU

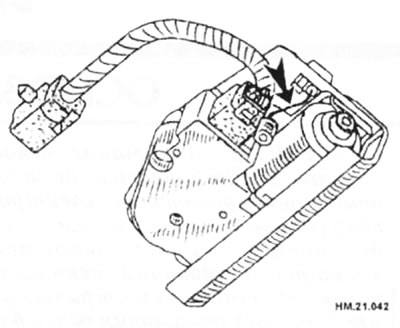

- Убедитесь, что провод заземления (стрелка) на кузове соединен с антишумовой крышкой.
- После установки электродвигателя привода люка проведите процедуру запуска в работу.
- Затяните болты крепления стеклянной крышки по диагонали моментом 4,0-5,0 Н·м.
- После установки люка и стеклянной крышки проведите регулировку положения крышки, проверьте отсутствие утечек и убедитесь в правильной работе люка.
