2. На автомобилях с кондиционером отсоедините шланги на перегородке моторного отсека (фото).

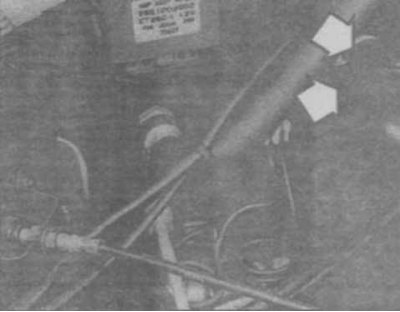

12.2 Шланги отопителя
3. На автомобилях без кондиционера снимите кожух радиатора (фото) и отсоедините шланги на перегородке моторного отсека.

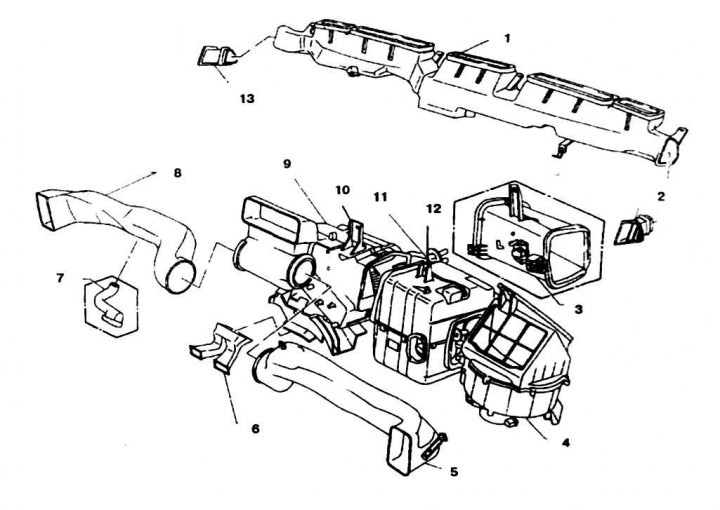

12.3 Детали отопителя и кондиционера
1, 2, 13. Размораживающее сопло; 3. Кожух; 4. Воздухозаборник; 5, 8. Воздуховод; 6. Сопла для обогрева салона; 7. Нижний воздуховод кондиционера; 8. Отопитепь; 10, 12. Кронштейн; 11 . Кондиционер
4. Снимите центральную секцию (если предусмотрена).
5. Отсоедините от кожуха вентилятора трос делительной заслонки.
6. На автомобилях с кондиционером снимите вентилятор, отверните гайки и болты блока охлаждения.
7. Отверните винты и приподняв, снимите отопитель.
8. Снимите панель управления (см. ниже).
9. При необходимости разберите отопитель, для чего отсоедините тяги рычага смесительной и делительной заслонок, снимите защелки и рассоедините обе половины кожуха (фото). При установке отрегулируйте тяги (см. ниже).

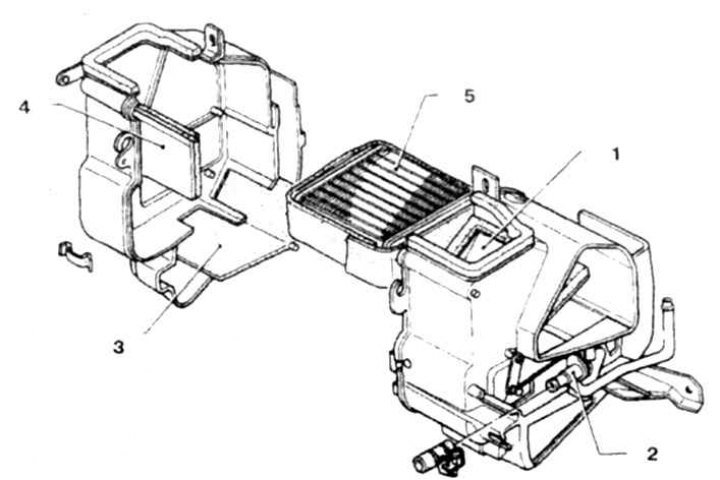

12.9 Радиатор отопителя и кожух
1. Смесительная заслонка; 2. Дренажный кран; 3. Делительная заслонка; 4. Заслонка вентиляционного сопла; 5. Радиатор
