Проверка исправности функционирования
1. Отсоедините отрицательный провод от батареи.
2. Рассоедините электрический разъем датчика-выключателя разрешения запуска.

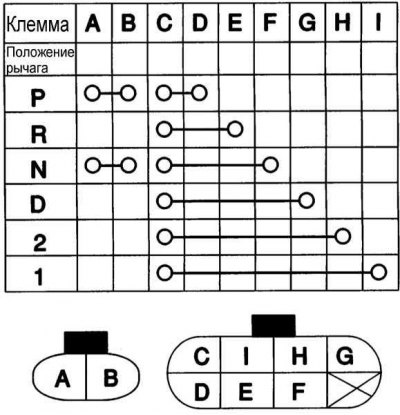

3. Проверьте наличие проводимости между клеммами разъема при различных положениях рычага селектора (см. сопроводительную иллюстрацию).
4. Если проводимость отсутствует во всех проверках, отсоедините тягу селектора от рычага и поврите процедуру.
5. Если проверка дает положительный результат, отрегулируйте тягу селектора.
6. При отрицательных результатах проверки снимите датчик-выключатель разрешения запуска с трансмиссии и повторите проверку еще раз.
7. Если на этот раз все оказывается в порядке, установите датчик-выключатель на место и отрегулируйте его как описано ниже в этом Разделе.
8. Если проводимость по прежнему отсутствует во всех случаях замените датчик-выключатель разрешения запуска.
Снятие
1. Отсоедините отрицательный провод от батареи.

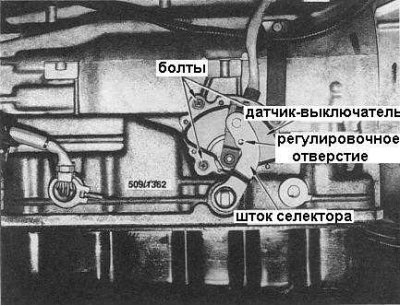

2. Рассоедините электрический разъем датчика-выключателя разрешения запуска (внешний вид датчика-выключателя показан на сопроводительной иллюстрации).
3. Переведите трансмиссию в положение I, отдайте крепежные болты и снимите датчик-выключатель разрешения запуска с трансмиссии.
Установка
Установка производится в обратном порядке.
1. Проследите за качеством электрического контакта клемм разъема и надежностью крепления последнего.
2. Выполните регулировку датчика-выключателя.
Регулировка
1. Отдайте контргайку тяги селектора и отсоедините тягу от штока селектора.
2. Переведите шток селектора в положение "N".
3. Ослабьте болты крепления датчика-выключателя разрешения запуска.
4. Введите стержень ø 4 мм в отверстие в штоке селектора.
5. Откорректируйте положение датчика-выключателя таким образом, чтобы стержень попал в отверстие в нем. Держите стержень по возможности перпендикулярно датчику-выключателю.
6. Затяните болты крепления датчика-выключателя.
7. Подсоедините тягу селектора к штоку, наверните контргайку и произведите регулировку тяги как описано ниже.
