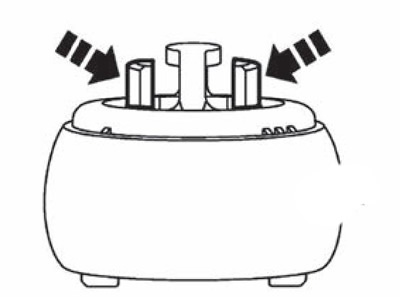

Для отсоединения управляющего троса от управляющего рычага в сборе нажать фиксаторы в направлении стрелок на рисунке.

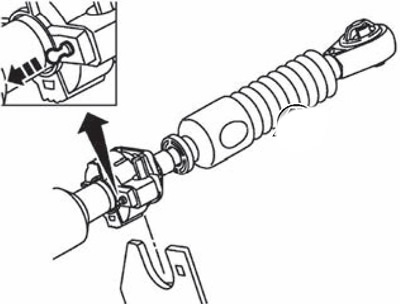

Для снятия управляющего троса с монтажного кронштейна необходимо потянуть фиксатор в направлении стрелки на рисунке.
При установке управляющих тяг необходимо учитывать следующее:
- Кулиса должна находиться в нейтральном положении.
- Надежно зафиксировать все тросы на управляющих рычагах.
- Надежно зафиксировать все тросы в монтажных кронштейнах.
- Убедиться в том, что кромки уплотнения касаются пола.
- Соблюдая направление установки, надеть набалдашник на кулису.
Внимание. Не использовать набалдашник кулисы повторно.
Нарезка резьбы нарезным болтов не выполняется для нового картера сцепления. Не использовать другие виды нарезки резьбы, кроме вкручивания нарезных болтов.
Внимание. Не использовать нарезные болты повторно.
После установки проверить следующее:
- Перемещая кулису в сторону первой-второй передач и в сторону пятой передачи-передачи заднего хода, убедиться в том, что кулиса самостоятельно возвращается в нейтральное положение.
- При перемещении кулисы в каждое из положений убедиться в том, что пыльник не задирается и не отсоединяется.
