Снятие
Провернуть запорное кольцо против часовой стрелки. Извлечь разъем проводов автоматической коробки передач или вариатора вверх.

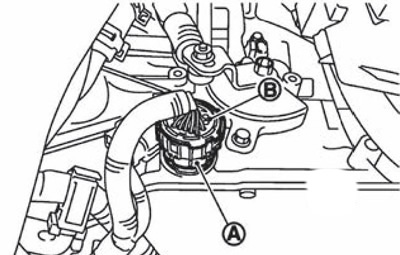

Автоматическая коробка передач:
А. Запорное кольцо.
В. Разъем проводов АКП.

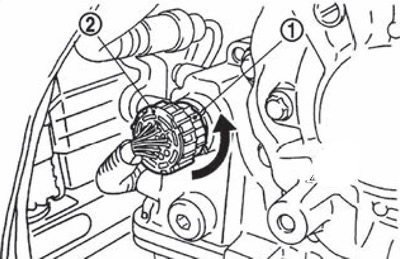

Вариатор:
1. Запорное кольцо.
2. Разъем проводов АКП.
Установка

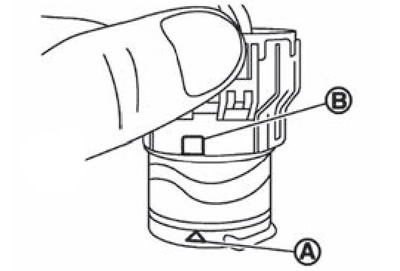

1. Совместить метку (А) на корпусе разъема с меткой (В) на запорном кольце. Вставить разъем проводов автоматической коробки передач или вариатора, после чего провернуть запорное кольцо по часовой стрелки.

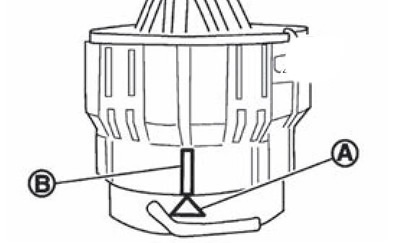

2. Проворачивать запорное кольцо по часовой стрелке до тих пор, пока метка (А) на корпусе разъема ни совместится с выступом (В) на запорном кольце, как показано на рисунки (состоянии правильного соединения).
Внимание.

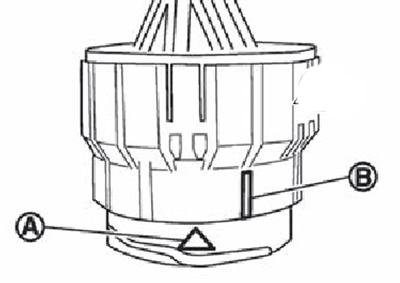

Необходимо тщательно совмещать метку (А) на корпусе разъема о выступом (В) на запорном кольце. Не допускать неполного запирания разъема (показано на рисунке).
Не путать выступ (В) с упругими выступающими частями разъема.
