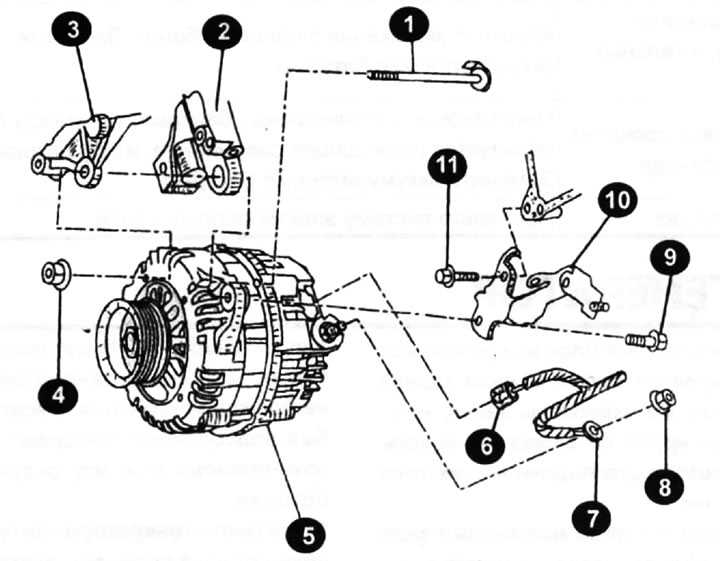

Установочные элементы генератора
1 — сквозной болт; 2 — блок цилиндров; 3 — корпус цепи привода распределительных валов; 4 — гайка крепления генератора; 5 — генератор; 6 — штекер генератора; 7 — штекер; 8 — гайка вывода В; 9 — болт крепления генератора; 10 — кронштейн генератора; 11 — болт крепления кронштейна генератора.
- Отсоедините отрицательный провод от аккумуляторной батареи.
- Снимите нижний кожух двигателя.
- Снимите правый нижний кожух двигателя.
- Снимите радиатор.
- Медленно ослабьте натяжение ремней, затем снимите ремень привода насоса гидроусилителя рулевого управления, затем снимите ремень привода генератора и компрессора кондиционера.

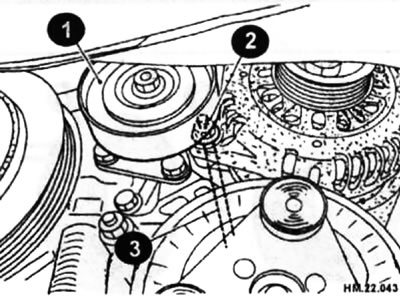

- Снимите промежуточный шкив (1).
- Открутите гайку крепления генератора (2) и сквозной болт (3).

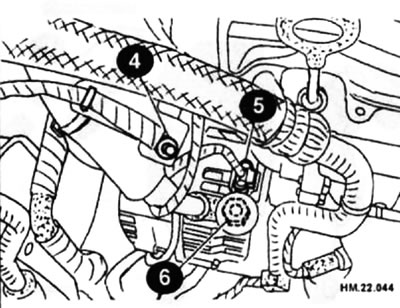

- Отсоедините штекер генератора (5)
- Открутите гайку вывода В (6).
- Снимите зажим жгута проводов заземления и открутите гайку крепления (4) жгута проводов заземления.

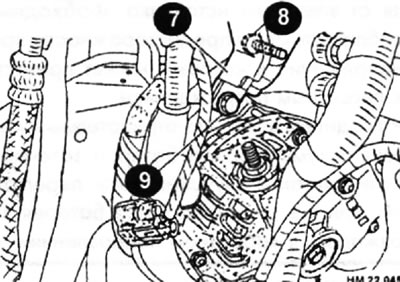

- Открутите болт крепления генератора (9).
Данные взяты с этого портала nissanbook.ru
- Открутите болт крепления кронштейна генератора (8) и снимите кронштейн (7).
- Снимите генератор вверх.
Установка производится в порядке обратном снятию, с учетом следующего.
- Тщательно и правильно затяните гайку вывода В моментом 10,1 Н·м.
- Затяните гайку крепления генератора моментом 83,4 Н·м, а болты крепления кронштейна генератора - моментом 28,0 Н·м.
- После установки генератора и приводных ремней проверьте и отрегулируйте их натяжение.
