Змест: Абліцавальная панэль у нішы ног…↓ Накладкі парожка ↓ Накладка стойкі кузава ↓ Унутраная панэль дзвярэй ↓ Задняя паліца (седан) ↓ Унутранае абліцоўванне багажніка…↓ Унутранае абліцоўванне багажніка…↓ Унутраная панэль вечка багажніка…↓ Унутранае абліцоўванне грузавога…↓
Унутраныя абліцавальныя панэлі мацуюцца металічнымі ці пластмасавымі зашчапкамі ці фіксатарамі, якія рэкамендуецца даставаць вильчатым здымнікам.
У некаторых месцах для зняцця дадзенай панэлі спатрэбіцца зняць суседнія панэлі.
Абліцавальная панэль у нішы ног кіроўцы
1. Падчапіце і дастаньце накладку, адкруціце шрубы.
2. Павярніце і дастаньце задні фіксатар, зніміце панэль.
3. Усталюйце панэль у зваротным парадку.
Накладкі парожка
4. Адлучыце ўшчыльняльнік праёму, падчапіце накладку і вызваліце зашчапкі.
5. Пры ўсталёўцы націсніце накладку да пстрычкі.
Накладка стойкі кузава
6. Адлучыце ўшчыльняльнік дзвярэй, падчапіце і зніміце накладку.
7. Пры зборцы акуратна ўстаўце ўшчыльняльнік дзвярэй.
Унутраная панэль дзвярэй
8. Глядзі. падраздзел 13/11.
Задняя паліца (седан)
9. Зніміце задні падлакотнік.
10. Адлучыце дзве пярэднія пластмасавыя зашчапкі латка паліцы.
11. Падчапіце ззаду і зніміце латок паліцы.
12. Пры неабходнасці можна зняць паліцу ў зборы, для чаго адкруціце ніжні ніт рамяня бяспекі і прапусціце рамень праз лючок паліцы.
13. Усталюйце паліцу ў зваротным парадку.
Унутранае абліцоўванне багажніка (седан)
14. Для зняцця задняй панэлі зніміце ўшчыльняльнік і падайце панэль уверх, адлучыўшы ад клямараў.
15. Насціл багажніка мацуецца пластмасавымі фіксатарамі. Зніміце кранштэйны крапежных стужак і плафон, пасля чаго дастаньце кілімкі.
16. Зборка выконваецца ў зваротным парадку.
Унутранае абліцоўванне багажніка (купэ і хэтчбэк)
17. Дастаньце пластмасавыя заглушкі і адкруціце 4 шрубы мацавання задняй панэлі.
18. Насціл багажніка здымаецца наступным чынам.

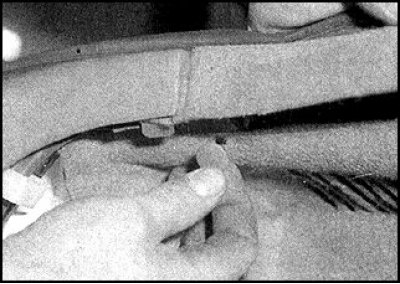

19. Падніміце заднюю частку насцілу.
20. Паддзёньце і адлучыце зашчапкі задняй часткі насцілу ад кузава.
21. Зборка выконваецца ў зваротным парадку.
Унутраная панэль вечка багажніка (седан)
22. Падчапіце і адлучыце пластмасавыя зашчапкі, дастаньце панэль з клямараў у задняй частцы вечка і зніміце.
23. Зборка выконваецца ў зваротным парадку.

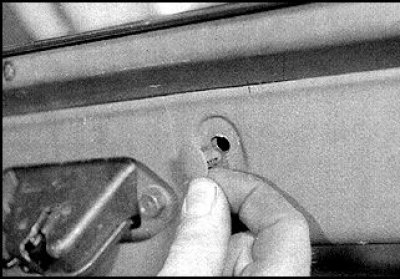

Унутранае абліцоўванне грузавога адсека (хэтчбэк)
 |
 |
24. Падчапіце і адлучыце пластмасавыя зашчапкі, вывярніце шрубы. Асцярожна падайце абліцавальную панэль вильчатым здымнікам, дастаўшы зашчапкі, схаваныя пад задняй часткай панэлі (фота злева) і зніміце абліцавальную панэль (фота справа).
