Патрол 4 (1987-1997, бензин)
Главная   Патрол   Y60 (1987-1997, бензин)   Шасси   Рулевое управление

Обслуживание маятникового рычага поперечной рулевой тяги

0

Модели Утилити (Фургон) (Utility) и Мини-грузовик (Cab Chassis).

Примечание. Для выполнения описываемых ниже работ потребуются следующие специальные инструменты: чувствительный динамометрический ключ (для измерения начального момента проворачивания маятникового рычага); специальный съемник сошки рулевого механизма (для снятия маятникового рычага).

Снятие



1. Поддомкратьте передок автомобиля и установите его на подпорки.

2. Снимите шплинты, затем отдайте корончатые гайки крепления к сборке маятникового рычага продольной и поперечной рулевой тяг.

3. Если съемника в наличии не имеется, высвободите шаровые пальцы сборки маятникового рычага при помощи альтернативного метода с использованием двух молотков.

4. Отдайте болты крепления сборки маятникового рычага поперечной рулевой тяги к шасси и снимите сборку с автомобиля.

Установка



Установка производится в обратном порядке.

1. Затяните болты крепления сборки с усилием 45÷55 Нм.

2. Номинальное усилие затягивания корончатых гаек составляет 88÷113 Нм.

3. Шплинты подлежат замене в обязательном порядке.

4. В заключения при помощи смазочного пистолета смажьте сборку маятникового рычага смазкой требуемого сорта.

Разборка



1. Снимите сборку маятникового рычага поперечной рулевой тяги с автомобиля.

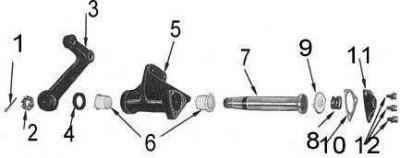

2. Прочно зажмите сборку в тиски с мягкими губками. Снимите шплинт и отдайте крепежную гайку (компоненты сборки показаны на сопроводительной иллюстрации). При помощи съемника сошки рулевого механизма снимите маятниковый рычаг со своей оси.




1 - шплинт; 2 - гайка; 3 - маятниковый рычаг; 4 - сальник; 5 - кожух; 6 - втулки; 7 - ось; 8 - пружина; 9 - тарелка пружины; 10 - прокладка; 11 - крышка; 12 - болты


3. Отдайте болты крепления крышки маятникового рычага к кожуху.

4. Снимите пружину с ее тарелкой, выбросите прокладку.

5. Извлеките ось из кожуха и снимите верхнюю втулку.

6. При помощи подходящей выколотки и молотка осторожно выбейте сальник из нижнего торца кожуха, затем снимите нижнюю втулку.

Чистка и проверка состояния компонентов



1. Промойте все компоненты сборки в подходящем растворителе, затем тщательно просушите их.

2. Осмотрите кожух сборки на наличие трещин и прочих повреждений.

3. Проверьте состояние оси, кожуха и втулок. В случае обнаружения признаков износа или повреждений замените дефектные компоненты.

4. Проверьте состояние (степень износа и ослабление усилия сжатия) пружины.

5. Осмотрите рычаг на наличие трещин и прочих повреждений.

Сборка



Сборка производится в порядке, обратном порядку демонтажа.

1. Установите в кожух маятникового рычага втулки.

2. Смажьте новый сальник снаружи подходящим герметиком, затем посадите его при помощи оправки снизу в кожух. Смажьте губки сальника универсальной смазкой.


3. Смажьте универсальной смазкой контактирующие поверхности втулок кожуха и оси, затем вставьте ось в кожух

4. Установите тарелку и пружину. Проследите, чтобы язычки тарелки пружины правильным образом расположились в кожухе.

5. Установите крышку кожуха маятникового рычага с новой прокладкой, прочно затяните крепежные болты.

6. Оденьте рычаг на ось, прочно затяните крепежную гайку и зафиксируйте ее шплинтом.

7. Измерьте начальный крутящий момент проворачивания маятникового рычага:
  • Ухватитесь за рычаг и подвигайте его вперед-назад в диапазоне примерно 90° для распределения смазки.
  • Оденьте на гайку оси рычага сменную торцевую головку.
  • Подсоедините к головке чувствительный динамометрический ключ и, прикладывая к вороту ключа усилие, считайте величину крутящего момента в момент страгивания рычага с места. Номинальное значение составляет 4.9 Нм.
  • Если результат измерения не соответствует требуемому значению, рычаг необходимо разобрать и устранить причину закусывания.
