Снятие
1. Снимите переднюю крышку.
2. Отверните болты натяжителя, башмака и успокоителя, снимите эти детали (фото).

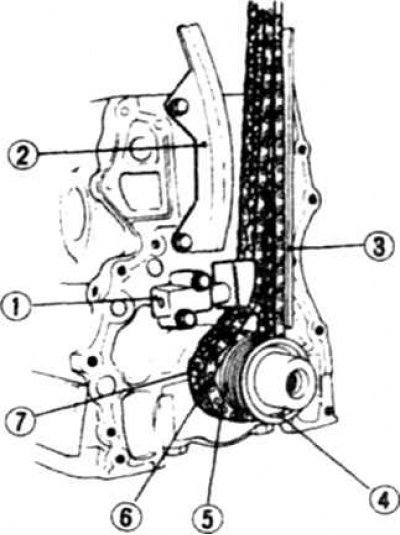

19.2 Цепь привода распредвала
1. Натяжитель; 2. Успокоитель левый; 3. Успокоитель правый; 4. Маслоотражатель; 5. Шестерня привода масляного насоса; 6. Ведущая звездочка; 7. Цепь
3. Отвергните болт и снимите звездочку распредвала (см. выше).
4. Снимите цепь.
5. Снимите маслоотражатель, шестерню привода масляного насоса, и ведущую звездочку (фото).

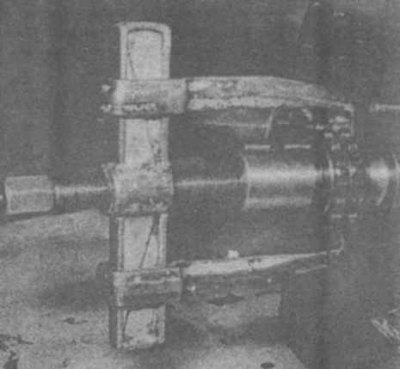

19.5 Снятие ведущей звездочки
6. Проверьте состояние зубьев звездочек, сравнив профили зубьев по обеим сторонам. При обнаружении крючковатости зубьев звездочки замените.
7. Цепь меняется вместе с изношенными звездочками, или через каждые 48000 км. Цепь также следует заменить при обнаружении признаков износа роликов.
8. Установите звездочку на распредвал и проверьте его осевой люфт, который не должен превышать 0,2 мм.
9. Проверьте состояние натяжителя и успокоителей, при необходимости замените.
Установка
10. Проверните распредвал так, чтобы клапаны 1-го цилиндра были закрыты. Коленвал установите так, чтобы поршень 1-го цилиндра находился в ВМТ.
11. Установите успокоители.
12. Установите маслоотражатель, шестерню привода масляного насоса, и ведущую звездочку на носок коленвала. Убедитесь, что установочные метки на ведущей звездочке обращены вперед (фото).

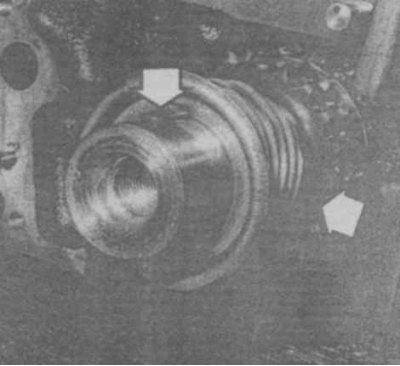

19.12 При сборке шпонка должна быть обращена вверх, а метка на звездочке - вперед
13. До установки цепи поворот коленвала не допускается.
14. Оденьте цепь на звездочку распредвала, затем заведите на ведущую звездочку. Затяните болт звездочки распредвала. При сборке имейте ввиду следующее:
- а). Шпонка коленвала должна быть обращена вверх.
- б). Звенья цепи с отличительной окраской должны быть совмещены с метками на звездочках, и располагаться справа, если смотреть спереди (фото).
- в). Установочный штифт распредвала должен зайти в отверстие в звездочке под номером 2 (фото).

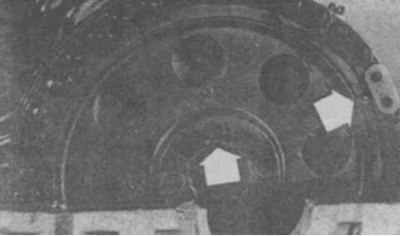

19.14а На двигателе Z24i звено цепи с отличительной окраской должно быть совмещено с меткой на звездочке распредвала, а установочный штифт распредвала должен зайти в отверстие под номером 2

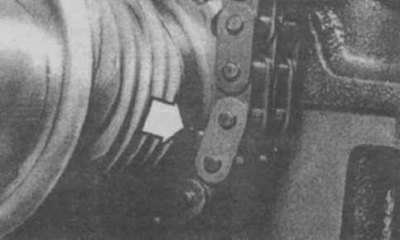

19.14в На двигателе К24 звено с серебристой окраской должно быть совмещено с меткой на звездочке распредвала

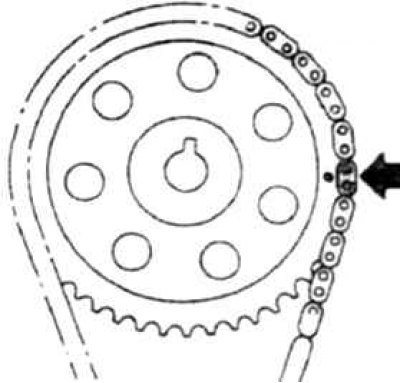

19.14г На всех двигателях звено цепи с отличительной окраской должна быть совмещено с меткой на ведущей звездочке
15. Установите натяжитель, отрегулируйте положение левого успокоителя так, чтобы зазор между корпусом натяжителя и башмаком отсутствовал (фото).

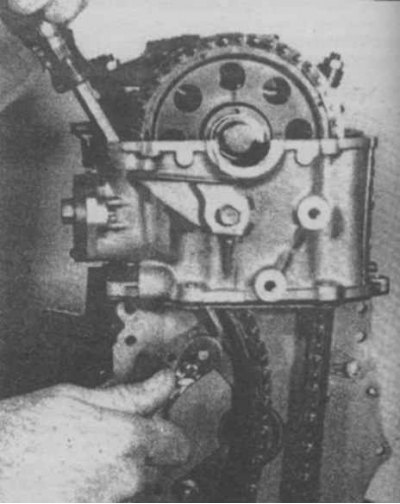

19.15а Отведите в сторону успокоитель.

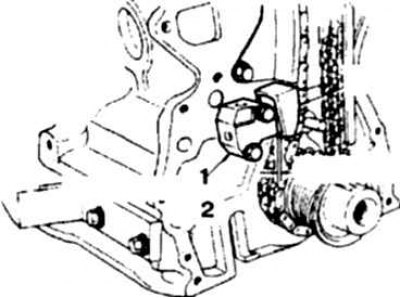

19.15б Зазор между корпусом натяжителя и башмаком после сборки должен отсутствовать
1. Натяжитель; 2. После сборки
16. Установите переднюю крышку.
