Засцерагальнікі і злучальныя блокі (Nissan Serena C24)

Нумары побач з засцерагальнікамі на прадстаўленых ніжэй малюнках адпавядаюць нумарам на прынцыповых схемах і схемах электрычных злучэнняў.

1. Усярэдзіне салона

2. У маторным адсеку

Заўвага 1:

• Мадэлі з бензінавага рухавіка: топкая ўстаўка на 30А.
• Мадэлі з дызельным рухавіком: топкая ўстаўка на 40А.

Заўвага 2:

• Мадэлі з бензінавага рухавіка: 15А, шпулькі запальвання.
• Мадэлі з дызельным рухавіком: 20А, паліўная помпа высокага ціску.

Злучальны блок (SMJ)

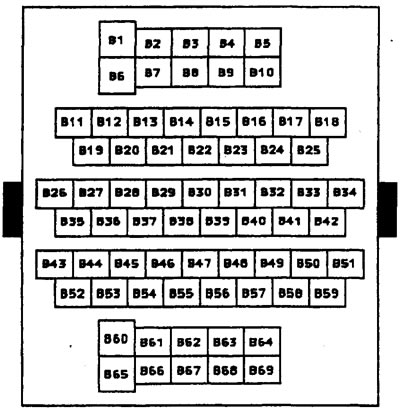

Бок галоўнай э/праводкі

(Глядзіце арыгінал на рэсурсе: «Nissanbook.ru»)

Бок правай э/праводкі кузава
