Шкло акна
1. Адкрыйце дзверы і выдаліце панэль аздаблення інтэр'еру (гл. Разьдзел 33 з гэтага Раздзела).
2. Зніміце і адлучыце дынамік.
3. Адлучыце і зніміце (дзе абсталявана) узмацняльнік акна з сервапрывадам шкла і падвеску падлакотніка (гл. фатаграфію).

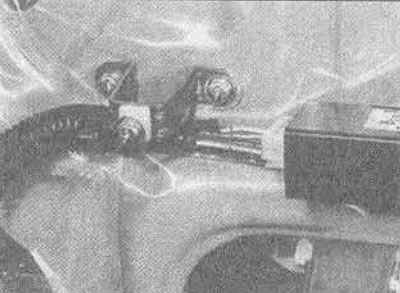

28.3. Падвеска падлакотніка і ўзмацняльнік акна з сервапрывадам шкла
4. Зніміце ўшчыльненне з поліэтылену.
5. Апусціце шклопад'ёмнік (на вокнах з ручным прывадам) ці злучыце выключальнік акна з сервапрывадам шкла(акно з сервапрывадам шкла), затым апусціце акно пакуль мантажныя балты не з'явяцца ў праёме дзвярэй (гл. фатаграфію).

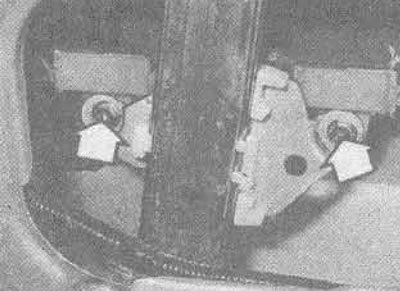

28.5. Мантажныя балты шкла дзвярнога акна (адзначаны стрэлкамі)
6. На перадпакоях дзвярах, прыслабце адзіны ніт, які мацуе ніжні бок перадпакоя панэлі (гл. фатаграфію).

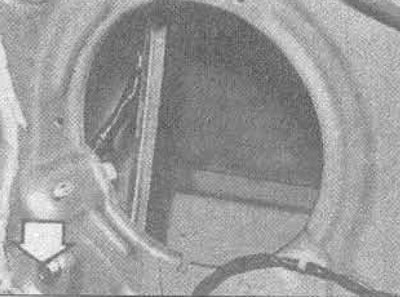

28.6. Мантажны ніт панэлі шкла акна перадпакояў дзверы (паказаны стрэлкай)
7. На задніх дзвярах прыслабце два ніта, якія мацуюць ніжні бок тылавой панэлі (гл. фатаграфію).

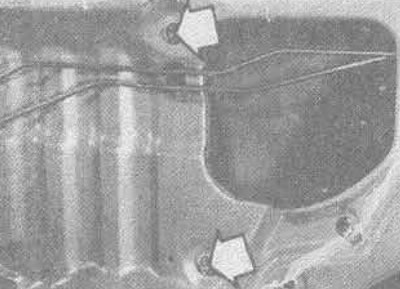

28.7. Тылавыя мантажныя балты панэлі шкла акна задняй дзверы (адзначаны стрэлкамі)
8. Адкруціце ніт рэгулятара шкла акна і выцягнеце шкло, нахіляючы яго так, каб дастаць з дзвярнога праёму (гл. фатаграфію).

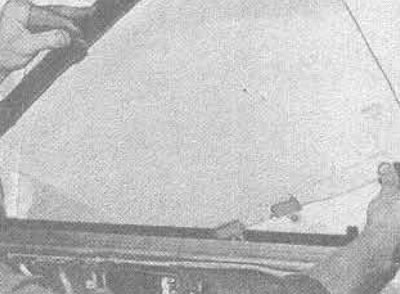

28.8. Выдаленне шкла акна пярэдняй дзверы
9. Пасля таго, як на задніх дзвярах было выдаленае шкло акна, можна зняць трохкутную фортачку, для гэтага адкруціце ніт з тылавой панэлі і зніміце шкло. Панэль замацавана двума нітамі ў ніжні бок і адной шрубай у верхні, праз праём дзвярэй зніміце ўшчыльненне, каб атрымаць доступ да шрубы (гл. фатаграфію).

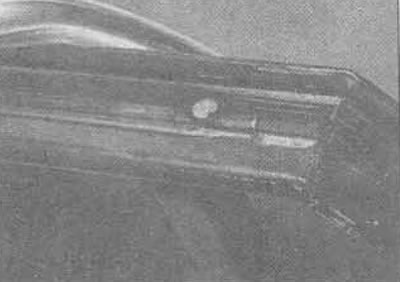

28.9. Вінт верхняга мацавання панэлі тылу задняй дзверы
10. Зборка робіцца ў зваротнай паслядоўнасці. Вышмаруйце механізм і адрэгулюйце яго.
Рэгулятар
11. Зніміце шкло акна, як апісана вышэй.
12. Выдаліце верх канала рэгулятара і ніжні крапежны ніт (гл. фатаграфію).

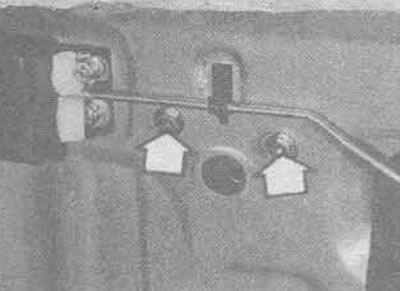

28.12А. Верхнія мантажныя балты канала рэгулятара перадпакояў дзверы (адзначаны стрэлкамі)

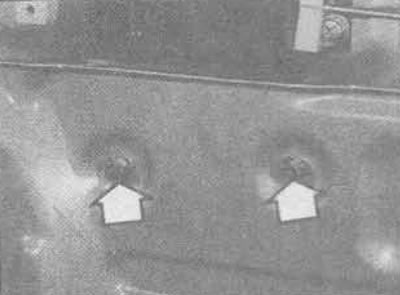

28.12В. Верхнія мантажныя балты канала рэгулятара задняй дзверы (адзначаны стрэлкамі)
28.12С. Ніты ніжняга мацавання канала рэгулятара (адзначаны стрэлкамі)
13. На вокнах з ручным рэгулятарам, выдаліце мантажныя балты механізму рэгулятара (гл. фатаграфію).

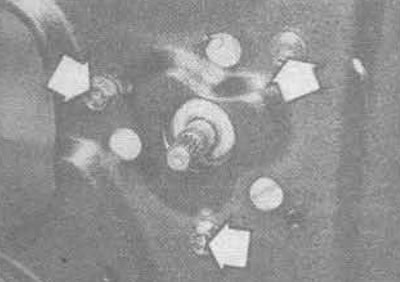

28.13. Мантажныя балты ручнога механізму шклапад'ёмніка (адзначаны стрэлкамі)
14. На вокнах з сервапрывадам шкла, раз'яднайце электраправодку і выдаліце маторныя мантажныя балты (гл. фатаграфію).

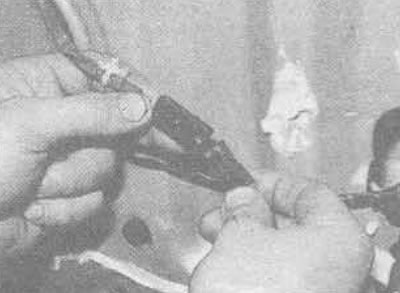

28.14А. Адлучэнне электраправодкі рухавіка, вокны з сервапрывадам шкла

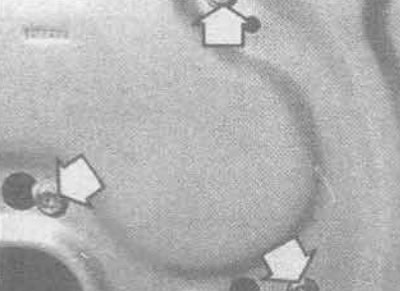

28.14В. Мантажныя ніты рухавіка, вокны перадпакояў дзверы з сервапрывадам шкла (адзначаны стрэлкамі)

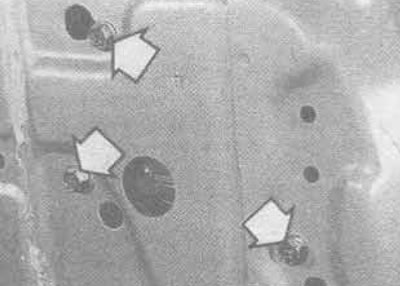

28.14С. Мантажныя ніты рухавіка, вокны задняй дзверы з сервапрывадам шкла (адзначаны стрэлкамі)
15. Вывядзіце рэгулятар у зборы (гл. фатаграфію) з дзвярэй.

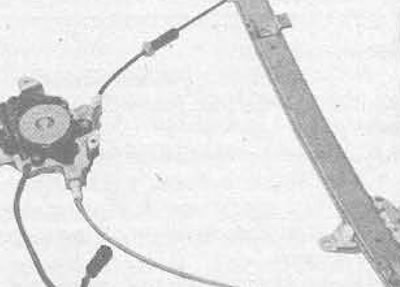

28.15. Рэгулятар дзвярнога акна ў зборы - акно з сервапрывадам шкла
16. Зборка вырабляецца ў зваротнай паслядоўнасці. Вышмаруйце рэгулятар і праверце звычайную працу шклапад'ёмніка. Зацісніце надзейна ўсе балты.
