Засаўка дзвярэй, ударная пласціна і ручкі — здыманне і ўсталёўка (Nissan Bluebird T12)

Засаўка дзвярэй

1. Адчыніце дзверы, цалкам зачыніце акно, затым выдаліце панэль аздаблення інтэр'еру дзвярэй (гл. Разьдзел 33 з гэтага Раздзела).

2. Зніміце ахоўнае ўшчыльненне з поліэтылену, каб дастаць засаўку.

3. Адлучыце ад засаўкі цягі, якія злучаюць знешнюю (толькі ў пярэдніх дзвярэй) і ўнутраную ручкі, унутраную кнопку замка, цыліндр замка (толькі ў пярэдніх дзвярэй) і, калі абсталявана, выключальнік цэнтральнага замка ці выканаўчы механізм. Кожная цяга мацуецца спружынілай клямарам, якая павінна быць знятая, перш чым адлучыць цягу.

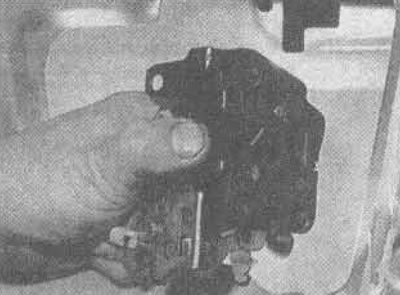

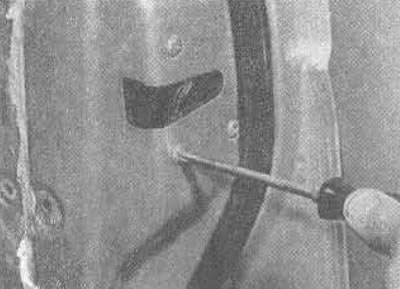

4. Выдаліце крапежныя шрубы засаўкі і зніміце засаўку (гл. фатаграфію).






5. Зборка вырабляецца ў зваротнай паслядоўнасці. Перад зборкай вышмаруйце наканечнікі і дэталі засаўкі. Адрэгулюйце цягі (пры неабходнасці) як апісана ніжэй.

Ударная пласціна дзверы

6. Адкрыйце дзверы і пазначце становішча ўдарнай пласціны.

7. Выдаліце крапежныя шрубы і зніміце ўдарную пласціну, адзначаючы пракладку ззаду яе.

8. Пры зборцы адрэгулюйце становішча ўдарнай пласціны (калі неабходна) як апісана ў Кіраўніку 25, Пункт 7, зацісніце надзейна шрубы.

Вонкавая ручка - перадпакой дзверы

9. Адчыніце дзверы і пераканайцеся, што акно цалкам зачынена, затым зніміце панэль аздаблення інтэр'еру дзвярэй (гл. Главу 33 з гэтага Раздзела).

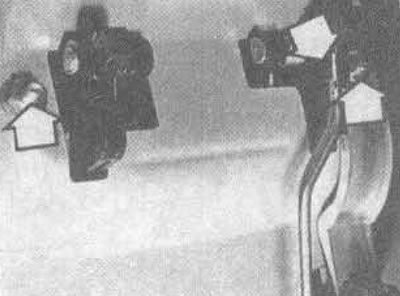

10. Выцягніце край ахоўнага ўшчыльнення з поліэтылену і выдаліце клямку, каб адлучыць цягу ручкі (гл. фатаграфію).



11. Дзе ўсталявана, выдаліце з ручкі выключальнік лямпачкі падсвятлення замочнай свідравіны.

12. Зніміце заглушку доступу да мантажнай гайкі ручкі, якая знаходзіцца бліжэй за ўсё да засаўкі.

13. Адкруціце дзве крапежныя гайкі ручкі, зніміце цыліндр замка і абедзве пракладкі, затым зніміце ручку з вонкавага боку дзвярэй.


14. Зборка робіцца ў зваротнай паслядоўнасці. Накладзяце трохі змазкі на наканечнік і кропкі павароту ручкі, затым праверце яе рэгуляванне.

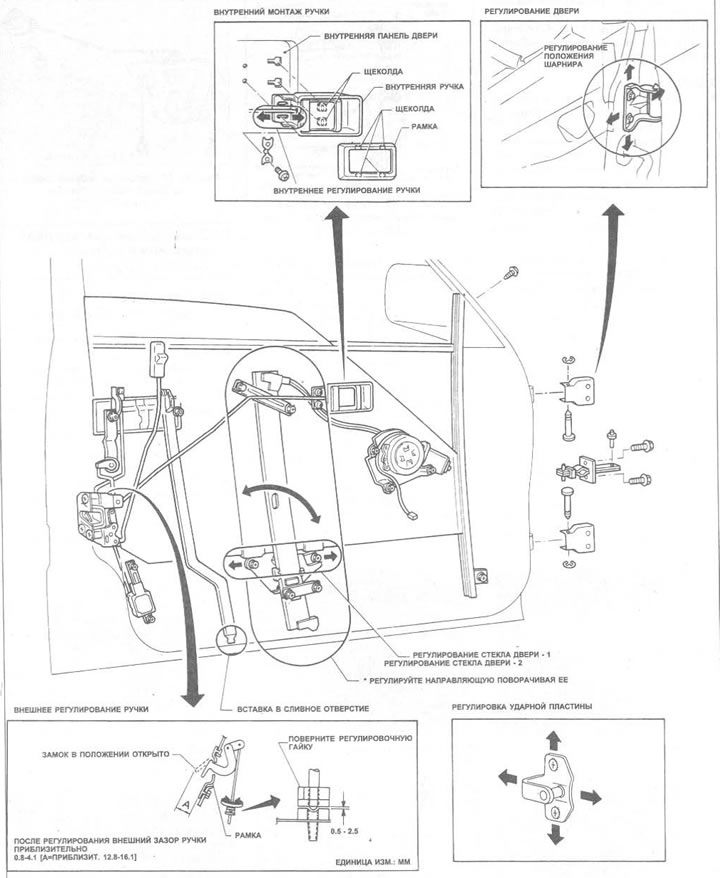

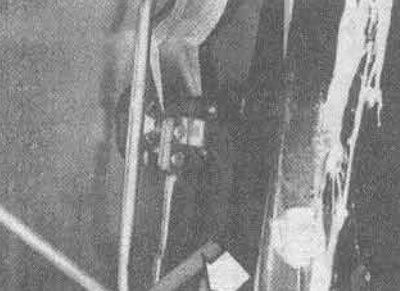

15. Калі перадпакой знешняя ручка дзвярэй правільна адрэгуляваная, то яна павінна мець люфт ад 0.8 да 4.1 мм, перш чым яна пачынае паднімаць засаўку. Ход засаўкі да поўнага адчынення павінен быць ад 12/08 да 16/01 мм. Рэгуляванне вырабляецца, паварочваючы пластыкавую крапежную гайку ў засаўцы канцом стрыжня ручкі (гл. фатаграфію). Рэгуляванне зроблена правільна, калі люфт паміж гайкай і рычагом засаўкі ад 0.5 да 2.5 мм (гл. мал. 11.16.)

Знешняя ручка - задняя дзверы

16. Акрамя таго, што няма цягі сувязі паміж ручкай і засаўкай, і няма лямпачкі падсветкі, зняцце і ўстаноўка вырабляецца як апісана ў Пунктах ад 9 да 14 вышэй.

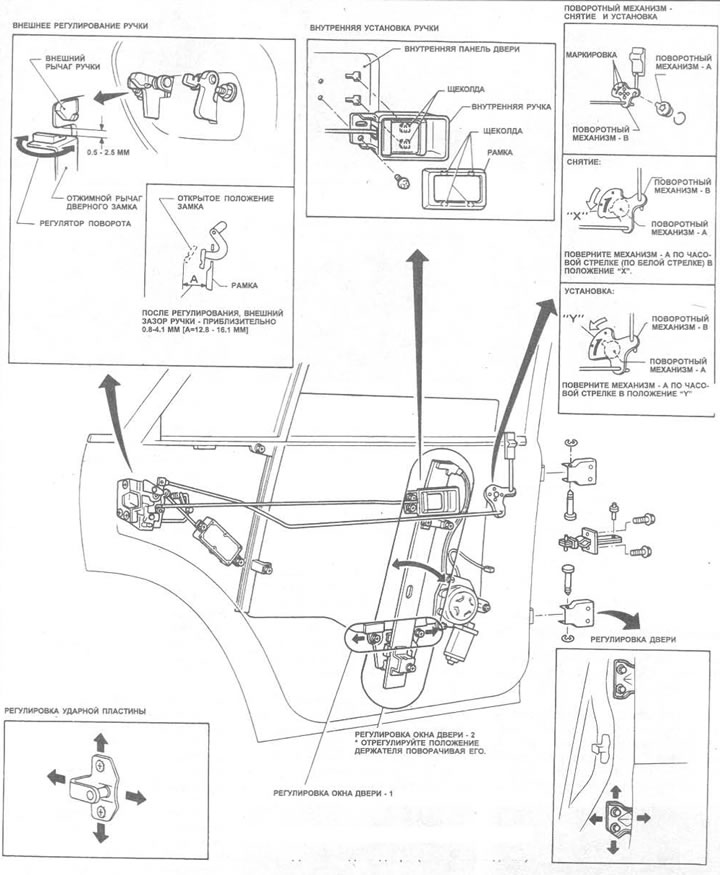

17. Рэгуляванне вонкавай ручкі задняй дзверы павінна праводзіцца як апісана ў Пункце 15 вышэй, але фактычна яе можна зрабіць, паварочваючы рэгулятар засаўкі (гл. мал. 11.17.)

Унутраная ручка

18. Адчыніце дзверы і пераканайцеся, што акно цалкам зачынена, затым выдаліце панэль аздаблення інтэр'еру дзвярэй (гл. Главу 33 з гэтага Раздзела).

19. Зніміце ўшчыльненне з поліэтылену. Выцягніце клямку, якая мацуе наканечнік ручкі да засаўкі і адлучыце стрыжань.

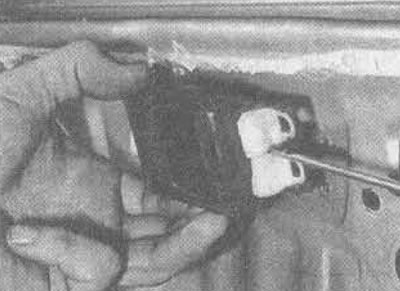

20. Пазначце алоўкам становішча ручкі, выдаліце два крапежныя шрубы і зніміце ручку (гл. мал. 11.16 ці 11.17), вызваліце цягу з накіроўвалай клямкі (гл. фатаграфію).

[Інфармацыя атрымана з сайта: www.NissanBook.ru]

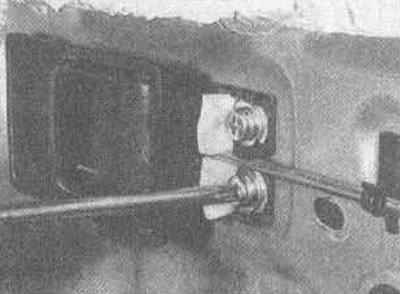

21. Пры зборцы, злучыце цягу з засаўкай і націсніце яе ў клямар накіроўвалай, затым усталюеце ручку. Нажывіце два шрубы і правядзіце неабходныя рэгуляванні, пакуль усе залішнія люфты не ўхілены. Зацісніце шрубы цалкам (гл. фатаграфію).

Унутраная кнопка замка - пярэднія дзверы

22. Адчыніце дзверы і пераканайцеся, што акно цалкам зачынена, затым выдаліце панэль аздаблення інтэр'еру дзвярэй (гл. Главу 33 з гэтага Раздзела).

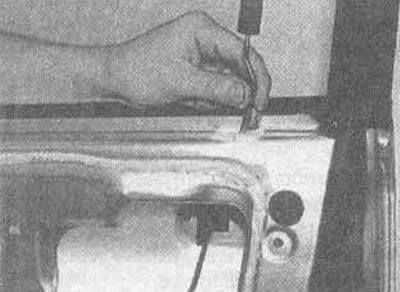

23. Зніміце ўшчыльненне з поліэтылену і выцягніце клямку, якая мацуе цягу кнопкі да засаўкі. Зніміце кнопку і цягу (гл. фатаграфію).



24. Зборка вырабляецца ў зваротнай паслядоўнасці.

Унутраная кнопка замка - задняя дзверы

25. Адчыніце дзверы і пераканайцеся, што акно цалкам зачынена, затым выдаліце панэль аздаблення інтэр'еру дзвярэй (гл. Главу 33 з гэтага Раздзела).

26. Зніміце ўшчыльненне з поліэтылену і выцягніце клямар, каб адлучыць цягу паваротнага механізму ад засаўкі.

27. Павярніце супраць гадзіннікавай стрэлкі (у становішча 'X', мал. 11.17) чорны пластыкавы паваротны механізм 'А' і зніміце яго з дзвярэй (гл. фота). Адмацуеце ад механізму цягу кнопкі, выцягнеце яго стрыжань з клямкі накіроўвалай і выдаліце іх.



28. Зборка вырабляецца ў зваротнай паслядоўнасці. Вышмаруйце наканечнікі і паварочвайце механізм - 'А' супраць гадзіннікавай стрэлкі, каб змясціць яго на 'Y'.
