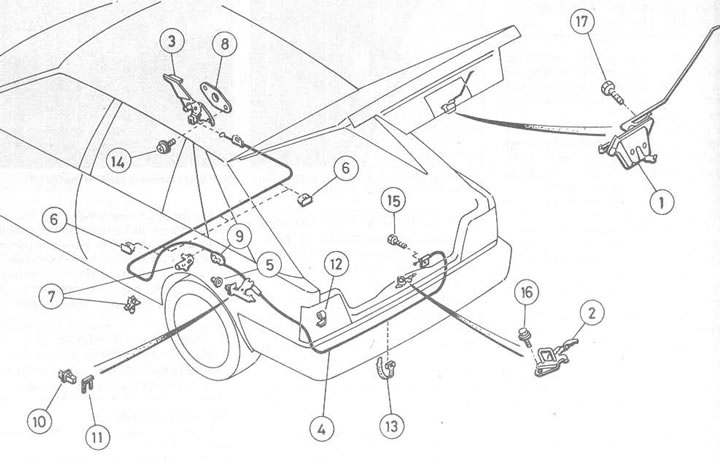

Мал. 11.11. Тросік які адкрывае вечка багажніка / заднюю дзверы і тросік рычага адкідной створкі 1. Засаўка; 2. Ударная пласціна; 3. Рычаг адчынення; 4. Тросік рычага; 5. Стопарная гайка адкрывальніка; 6. Клямар; 7. Клямар; 8. Пакрыццё рычага; 9. Ушчыльняльнае кольца; 10. Ударная пласціна замка (дзе абсталявана); 11. Які спружыніць заціск; 12. Заціск; 13. Мацаванне тросіка; 14. Вінт; 15. Вінт; 16. Вінт; 17. Болт.
Ударная пласціна
1. Адкрыйце вечка багажніка (ці заднія дзверы).
2. На мадэлях Хэтчбэк, не абсталяваных рычагом дыстанцыйнага адчынення адкідной створкі, зніміце дзве клямкі і выдаліце панэль, каб атрымаць доступ да ўдарнай пласціны (гл. фатаграфію).

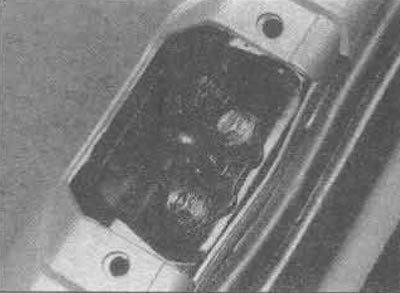

22.2. Ударная пласціна задняй дзверы
3. На ўсіх іншых мадэлях, зніміце панэль аздаблення інтэр'еру багажнага аддзялення (гл. Кіраўнік 33), затым адкруціце ніт з тросіка і адлучыце яго (дзе абсталявана).
4. Адкруціце ніт з ударнай пласціны.
5. Пры зборцы, нажывіце мантажныя ніты і размесціце ўдарную пласціну так, каб яна знаходзілася прама ў цэнтры засаўкі і вечка багажніка злучалася правільна з кузавам. Зацісніце надзейна мантажныя балты.
6. Адрэгулюйце адкрываны тросік (дзе абсталявана) перамяшчаючы наканечнік пакуль не будзе дасягнуты ўказаны люфт (гл. мал. 11.12 ці 11.13). Зацісніце надзейна ніт і праверце дзеянне тросіка.

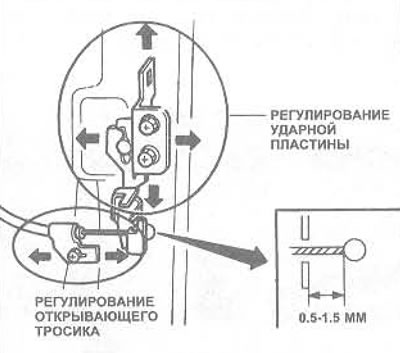

Мал. 11.12. Рэгуляванне ўдарнай пласціны вечка багажніка і адкрывальнага тросіка - Седан

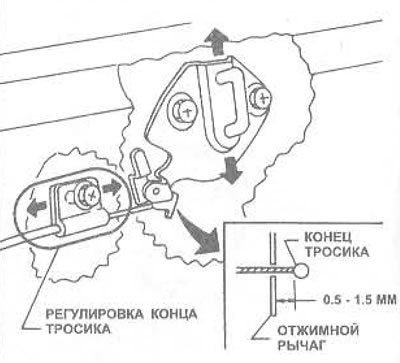

Мал. 11.13. Рэгуляванне ўдарнай пласціны задняй дзверы і адкрывальнага тросіка-Хэтчбэк
7. Праверце пасадку задняй дзверы/вечкі багажніка і пераканайцеся, што замак працуе правільна.
Засаўка - Седан
8. Адкрыйце вечка багажніка і адкруціце ніт з засаўкі (мал. 11.14).

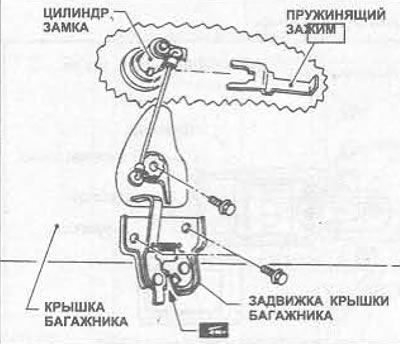

Мал. 11.14 Засаўкі вечка багажніка і цыліндр замка - Седан

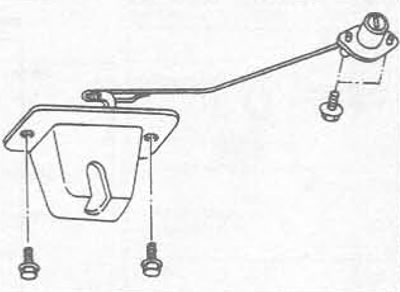

Мал. 11.15. Засаўкі задняй дзверы і цыліндр замка - Хэтчбэк
9. Пры зборцы пераканайцеся, што засаўка працуе правільна і заходзіць па цэнтры на ўдарнай пласціне, калі вечка багажніка зачынена. Зацісніце надзейна балты.
Засаўка - Хэтчбэк
10. Адкрыйце заднюю дзверы і зніміце панэль аздаблення інтэр'еру (гл. Разьдзел 33 з гэтага Раздзела).
11. Выдаліце клямку, якая мацуе цягу замка да засаўкі, затым адкруціце ніт і выдаліце яе (гл. фатаграфію).

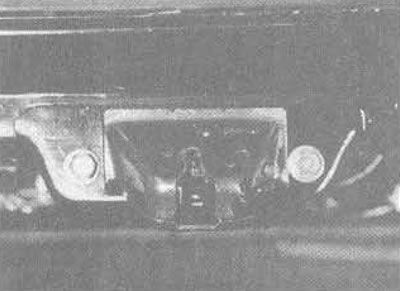

22.11. Засаўка задняй дзверы
12. Пры зборцы, злёгку вышмаруйце засаўку і яе наканечнік, праверце, каб засаўка ўваходзіла па цэнтры ўдарнай пласціны, калі задняя дзверы зачыненая, затым надзейна зацісніце ніты. Злучыце цягу замка з засаўкай і адновіце клямку.
