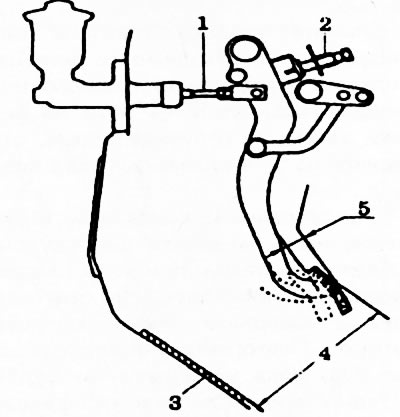

Рис. 177. Регулировка свободного хода педали (или свободного хода нажимного штока). 1 - точка регулировки свободного хода; 2 - точка регулировки полного хода; 3 - пол; 4 - полный ход (высота) педали; 5 - свободный ход нажимного штока.
Для регулировки ослабьте стопорную гайку нажимного штока (рис. 177) и выверните шток до получения требуемого значения параметров. Различные японские фирмы приводят несколько отличные величины этих параметров:
«Nissan»:
- Свободный ход штока: 2,5—3,5 мм.
- Свободный ход педали: 12,5—17,5 мм.
«Toyota»:
- Свободный ход штока: 1,0—1,5 мм.
- Свободный ход педали: 13—23 мм (для автомобилей с бензиновым двигателем);
- Свободный ход педали: 5—15 мм (для автомобилей с дизельным двигателем и автомобилей с электронным впрыском топлива).
«Mazda»:
- Приводит только свободный ход педали: 9—15 мм.
«Mitsubishi»:
- Приводит только свободный ход педали.
- 15—20 мм — для моделей с бензиновым двигателем;
- 6—13 мм — для моделей с дизельным двигателем.
