При достаточной степени открывания дроссельной заслонки клапан принудительной вентиляции открывается настолько, что пропускает максимальный поток газов. При работе двигателя в режиме холостого хода клапан прикрывается, ограничивая поток поступающих во впускной коллектор картерных газов. Система работает нормально при полной герметичности двигателя. Любая утечка по крышке клапанного механизма, прокладке головки блока цилиндров, пробке заливного отверстия картера двигателя, впускного воздушного канала или шлангов системы приводит к сбою в работе системы. Закупорка каналов или шлангов системы приводит к повышению давления картерных газов, что увеличивает степень отложения масла на элементах газораспределительного механизма, утечку масла и даже полный отказ в работе двигателя. Схема системы принудительной вентиляции картера для карбюраторных двигателей - на рис. 91, для двигателей с впрыском топлива - на рис. 92.
Для проверки клапана вентиляции прогрейте двигатель до нормальной рабочей температуры (вентилятор системы охлаждения должен включиться по крайней мере один раз), установите режим холостого хода, слегка пережмите и отпустите шланг клапана. Должен прослушиваться щелчок срабатывания клапана. Если не прослушивается, снимите клапан с крышки сапуна (или с сепаратора), закройте и отпустите открытый конец клапана пальцем. Должен прослушиваться щелчок срабатывания клапана и должен ощущаться вакуум. Если этого нет, проверьте, не забиты ли шланги и каналы. Если со шлангами и каналами все нормально, снимите клапан и встряхните его.
Должен прослушиваться стук от перемещения плунжера в клапане. Если стук не прослушивается, плунжер залип в клапане, и клапан следует заменить. Работа двигателя с неисправным клапаном (залипшим) или с забитыми шлангами недопустима, поскольку это приводит к повышению давления картерных газов в картере, утечке масла и усилению отложения масла на элементах двигателя, возможна даже остановка двигателя.

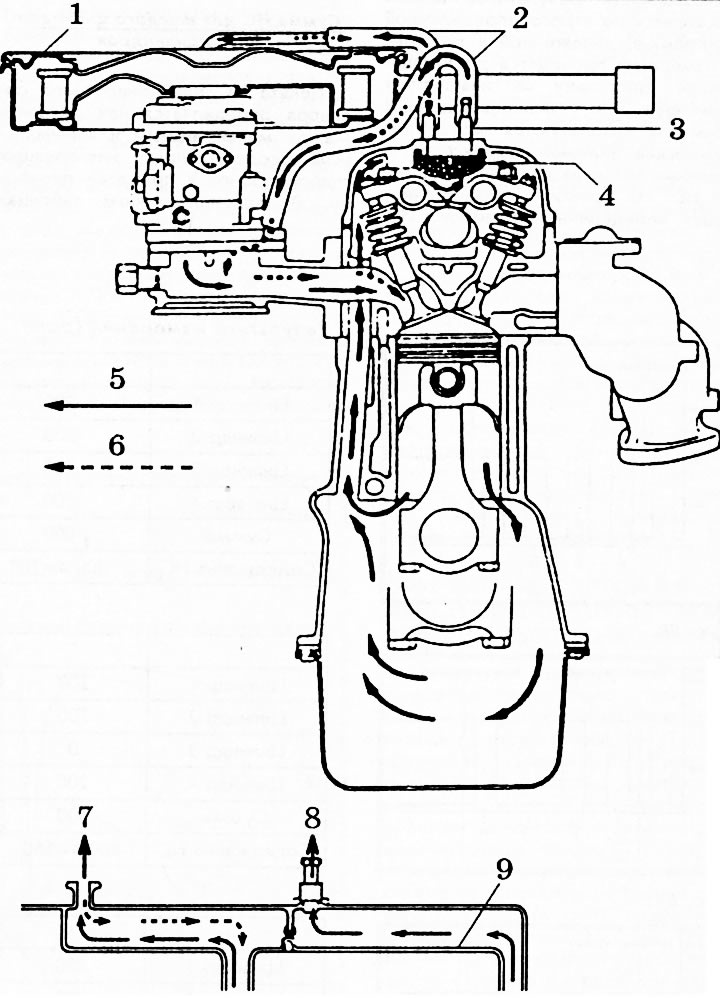

Рис. 91. Элементы системы принудительной вентиляции картера (модели с карбюраторным двигателем). 1 - воздухоочиститель; 2 - шланги вентиляции; 3 - клапан принудительной вентиляции картера; 4 - пламегаситель; 5 - картерный газ; 6 - чистый воз- дух; 7 - к воздухоочистителю; 8 - к впускному коллектору; 9 - масляный сепаратор.

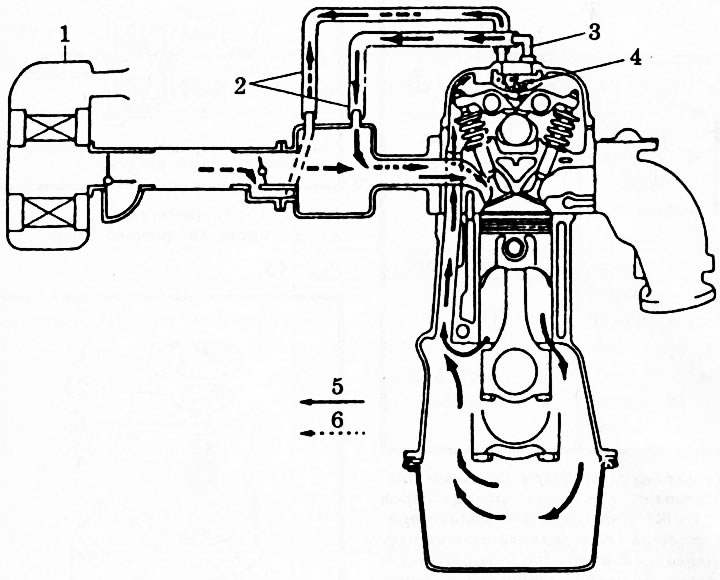

Рис. 92. Элементы системы принудительной вентиляции картера (модели с электронным впрыском). 1 - воздухоочиститель; 2 - шланги вентиляции; 3 - клапан принудительной вентиляции картера; 4 - пламегаситель; 5 - картерный газ; 6 - чистый воздух.
