Внимание! Ввиду того, что в системе зажигания вырабатывается очень высокое напряжение, обслуживание ее компонентов должно производиться с особой осторожностью. Данное замечание относится не только к основным узлам электронной системы зажигания, но также и ко всем сопутствующим компонентам, включая наконечники свечных проводов, тахометр и прочее диагностическое оборудование.
Не следует сразу же приписывать причину отказа при запуске двигателя неисправности функционирования системы зажигания. Прежде произведите следующие проверки:
- a) Проверьте состояние наконечников проводов батареи и надежность крепления их на полюсных клеммах;
- b) Проверьте состояние батареи (см. Раздел Проверка состояния и замена батареи), в случае необходимости замените ее заведомо исправной;
- c) Визуально оцените состояние контактных разъемов распределителя и катушки зажигания (модели до 1995 г. вып.);
- d) Проверьте состояние плавких вставок в установленном в салоне автомобиля монтажном блоке предохранителей (см. Главу Бортовое электрооборудование). В случае выявления "пробоя" выясните и устраните причину возникновения перегрузки.
Модели 1993 и 1994 г.г. вып.

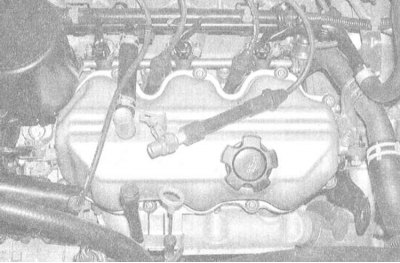

1. Если двигатель проворачивается, но не запускается, отсоедините от свечей ВВ провода и подключите их к специальному калиброванному тестеру зажигания (спрашивайте в магазинах автомобильных аксессуаров). Подсоедините контактный зажим измерителя к болту или металлическому кронштейну на блоке силового агрегата, затем проверните двигатель, - между электродом и корпусом тестера должна проскакивать хорошо различимая искра ярко-голубого цвета (слабую интенсивность искры следует рассматривать как ее отсутствие).
2. Если искрообразование происходит исправно, следовательно, на соответствующую свечу зажигания подается требуемое ВВ напряжение. Повторив проверку для оставшихся свечных проводов, удостоверьтесь в исправности состояния крышки и бегунка распределителя. Следующим этапом проверки будет определение состояния собственно свечей зажигания, - выверните их из головки цилиндров и обратитесь к материалу соответствующего Раздела Главы Настройки и текущее обслуживание.
3. При отсутствии искрообразования, либо чрезмерно слабой его интенсивности следует проверить крышку и бегунок распределителя, а также соединительные ВВ провода на наличие признаков окисления и механических повреждений (см. Главу Настройки и текущее обслуживание). В случае выявления следов влаги протрите компоненты системы зажигания и повторите проверку.
4. Если никаких нарушений в ходе осмотра распределителя и электропроводки выявить не удается, отсоедините центральный ВВ провод (от катушки) от крышки распределителя зажигания и подключите его к универсальному измерителю (свечные провода следует подсоединить к свечам зажигания), затем повторите проверку. Если на этот раз искрообразование имеет место, замените крышку и бегунок распределителя (не исключена также вероятность повреждения ВВ электропроводки).
5. Если искры по-прежнему нет, снимите ВВ провод, идущий от катушки к распределителю и проверьте состояние его контактных клемм. При помощи омметра проверьте провод на наличие признаков обрыва. Разумно будет на время дальнейшей проверки заменить провод заведомо исправным.

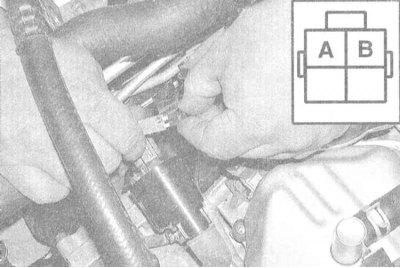

6. Если замена провода не приводит к восстановлению исправности искрообразования, проверьте исправность подачи напряжения на катушку от выключателя зажигания при повороте ключа в положение ON (не запускайте двигатель). Подсоедините лампу-пробник на 12 В к отрицательной клемме батареи, либо надежно заземленному элементу на блоке двигателя. Отсоедините от катушки электропроводку и проверьте наличие напряжения батареи на клемме бело-зеленого провода контактного разъема. Если напряжение отсутствует, проверьте состояние электропроводки на участке цепи между катушкой и выключателем зажигания.
Примечание. Более подробную информацию по цветовой маркировке проводов см. в Главе Бортовое электрооборудование.

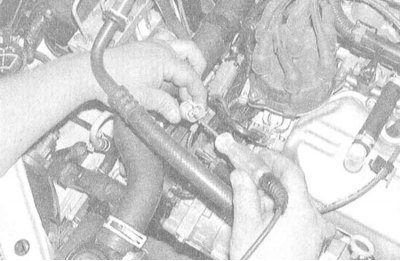

7. Если питание на катушку подается исправно, подсоедините лампу-пробник на светодиоде к положительной клемме батареи. Контактный щуп лампы подсоедините клемме светло-зеленого провода в разъеме электропроводки катушки, затем проверните двигатель стартером, - лампа должна при проворачивании двигателя мигать. Данная проверка позволяет удостовериться в исправности поступления триггерного сигнала (сигнала заземления) от РСМ и силового транзистора. Если триггерный сигнал имеет место, следовательно, РСМ, датчик положения распределительного вала и силовой транзистор функционируют исправно.
Внимание! Во избежание риска выхода из строя РСМ используйте в ходе данной проверки только лампу-пробник на светодиоде!
8. При выявлении признаков нарушения подачи триггерного сигнала проверьте состояние резистивно-емкостной сборки и силового транзистора (см. Раздел Проверка состояния и замена силового транзистора (модели 1993 и 1994 г.г. вып.)).
Примечание. Разъем резистивно-емкостной сборки прикреплен скотчем к жгуту электропроводки непосредственно слева от распределителя зажигания. Если транзистор и резистор в порядке, переходите к проверке датчика положения распределительного вала (см. Главу Системы управления двигателем).
9. При исправном поступлении напряжения питания и триггерного сигнала отсутствие искрообразования может быть объяснено внутренними неполадками в катушке зажигания, - произведите измерение сопротивлений ее первичной и вторичной обмоток (см. Раздел Проверка состояния и замена катушек зажигания). В случае выявления признаков обрывов, замените катушку.
10. Если выполненные проверки подтверждают исправность функционирования и состояния всех перечисленных выше компонентов, следует отогнать автомобиль на станцию техобслуживания для проведения диагностики РСМ.
Модели с 1995 г. вып.

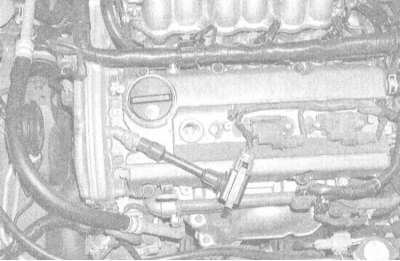

1. Если двигатель проворачивается, но не запускается, необходимо удостовериться в исправности подачи напряжения батареи на свечи зажигания. Снимите катушку (см. Раздел Проверка состояния и замена катушек зажигания) и подсоедините калиброванный тестер зажигания к свечному наконечнику (не забудьте подсоединить электропроводку к катушке), заземлите тестер на массу силового агрегата. Проверните двигатель, - между электродом тестера и его корпусом должна проскакивать ярко-голубая искра хорошей интенсивности.
2. Если искрообразование происходит исправно, следовательно, на соответствующую свечу зажигания подается требуемое ВВ напряжение (действуя в аналогичной манере, поочередно проверьте каждую из свечей). Следующим этапом проверки будет определение состояния собственно свечей зажигания, - выверните их из головки цилиндров и обратитесь к материалу соответствующего Раздела Главы Настройки и текущее обслуживание.

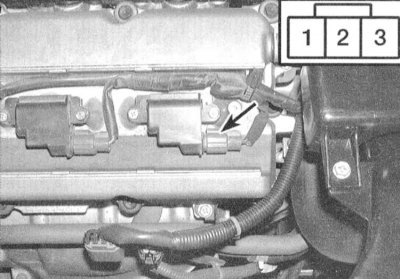

3. При отсутствии искрообразования, либо чрезмерно слабой его интенсивности снимите свечной наконечник и проверьте состояние его контактных клемм. При помощи омметра проверьте наконечник на наличие признаков обрыва. Удостоверьтесь в исправности подачи напряжения батареи на катушку от выключателя зажигания (ключ в положении ON, двигатель не запущен). Подсоедините лампу-пробник на 12 В к отрицательной клемме батареи, либо массе двигателя и удостоверьтесь в исправности питания на клемму № 1 разъема катушки (красный провод). Если напряжение батареи отсутствует, проверьте состояние электропроводки между катушкой, реле ECCS и выключателем зажигания. Также проверьте исправность заземления (см. Главу Бортовое электрооборудование).
4. Если напряжение батареи на катушке имеет место, подсоедините лампу-пробник на светодиоде к положительной клемме батареи и опробуйте клемму № 3 разъема, - при проворачивании двигателя лампа должна мигать. Данная проверка позволяет удостовериться в исправности поступления триггерного сигнала (сигнала заземления) от РСМ и силового транзистора. Если триггерный сигнал имеет место, следовательно, РСМ и датчики положения валов функционируют исправно.
Внимание! Во избежание риска выхода из строя РСМ используйте в ходе данной проверки только лампу-пробник на светодиоде!
5. При выявлении признаков нарушения подачи триггерного сигнала проверьте состояние емкостной сборки.

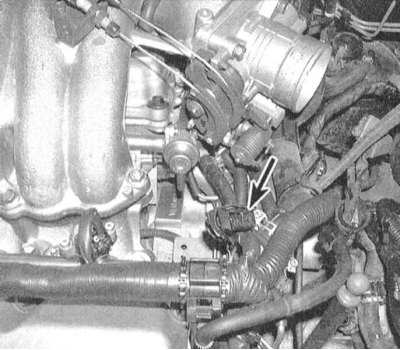

Примечание. Разъем емкостной сборки прикреплен скотчем к жгуту электропроводки непосредственно на картере трансмиссии. Если конденсатор в порядке, переходите к проверке датчиков положения коленчатого и распределительного валов (см. Главу Системы управления двигателем).
6. При исправном поступлении напряжения питания и триггерного сигнала отсутствие искрообразования может быть объяснено внутренними неполадками в катушке зажигания (см. Раздел Проверка состояния и замена катушек зажигания). В случае выявления признаков неисправности замените катушку.
7. Если выполненные проверки подтверждают исправность функционирования и состояния всех перечисленных выше компонентов, следует отогнать автомобиль на станцию техобслуживания для проведения диагностики РСМ.
