Мал. 11.25. Выгляд прыборнай панэлі ў разборы - паказаны варыянт з вадзіцельскім месцам злева
1. Адлучыце адмоўны провад акумулятара.
2. Выцягнеце стопорный рычаг нахілу і пацягніце рулявую калонку ўніз да ўпора, затым выдаліце ніжнюю частку прыборнай панэлі і кажухі рулявой калонкі як апісана ў Раздзел 10, Разьдзел 21, Пункты з 2-га па 4-ы (гл. фатаграфію).

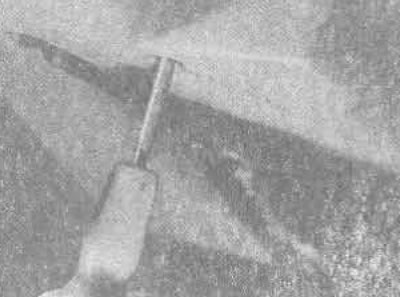

37.2. Выдаленне крапежнай шрубы кажуха рулявой калонкі
3. Зніміце рулявое кола і выдаліце выключальнікі замка рулявой калонкі.
4. Зніміце прыборную панэль (гл. Раздзел 12) і выцягнеце тросік прывада спідометра.
5. Зніміце вечка бардачка і пярэднюю панэль (гл. Разьдзел 33 з гэтага Раздзела).
6. Адкруціце ніт (ноне выдаляйце цалкам) адціскнога рычага капота (гл. Главу 9 з гэтага Раздзела, Пункты 3 і 4).
7. Зніміце попельніцу і выдаліце чатыры шрубы (па адным у падставе з кожнага боку і два зверху), якія мацуюць аздабленне радыё / ацяпляльнага прыбора. Зніміце аздабленне (гл. фатаграфіі).
37.7А. Шрубы падставы панэлі аздаблення радыё/ацяпляльнага прыбора (іншы паказаны стрэлкай)...

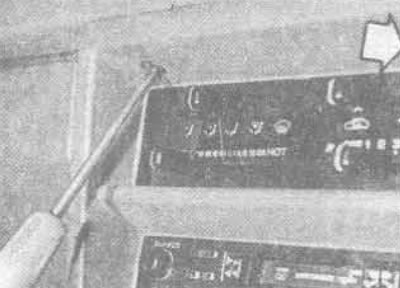

37.7В.... і верхнія шрубы (іншы паказаны стрэлкай)
37.7С. Выдаленне аздаблення радыё/ацяпляльнага прыбора
8. Зніміце радыё (гл. Раздзел 12).
9. Зніміце ручкі кіравання ацяпляльным прыборам і выцягніце яго панэль кіравання, як апісана ў Разьдзел 39 з гэтага Раздзела, затым выдаліце чатыры шрубы (па два з кожнага боку) якія мацуюць панэль ацяпляльніка ў зборы.
10. Выдаліце тры шрубы, якія мацуюць мантажную панэль попельніцы, зніміце яе і адлучыце лямпачку падсвятлення попельніцы (гл. фатаграфіі).

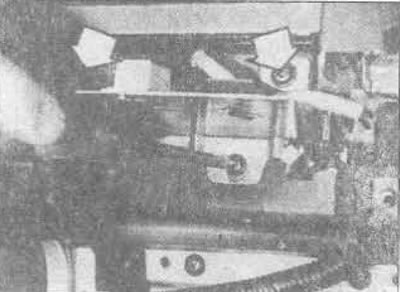

37.10А. Шрубы крапежнай панэлі попельніцы (два верхнія адзначаны стрэлкамі)

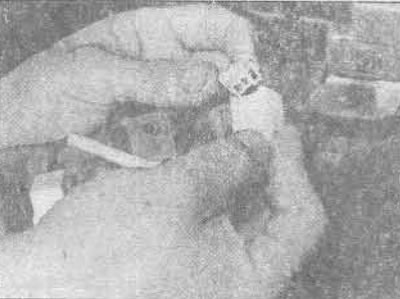

37.10В. Адлучэнне лямпачкі падсвятлення попельніцы
11. Адкруціце балты з падвесак, якія мацуюць краі прыборнай панэлі да кузава аўтамабіля (гл. фатаграфію).
37.11. Панэль мацуецца падвескай з кожнага боку
12. Акуратна зніміце тры рашоткі абагравальніка па пярэднім краі паверхні прыборнай панэлі і выдаліце шрубы, якія мацуюць яе да пераборкі (гл. фатаграфіі).

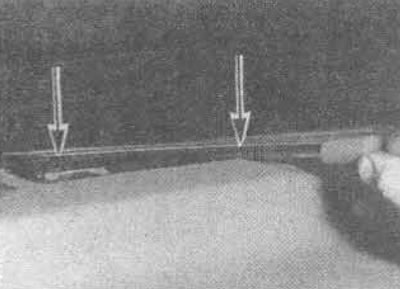

37.12А. Зніміце рашоткі абагравальніка ў кропках, як паказана...

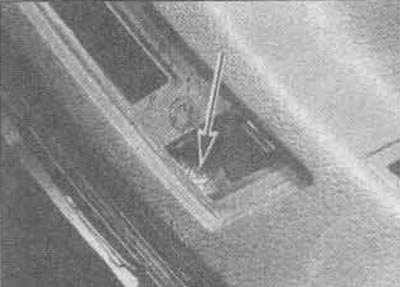

37.12В....каб адкрыць доступ да мантажных нітаў панэлі
13. Зніміце і адлучыце ўсе ўсталяваныя ў прыборную панэль выключальнікі (гл. Раздзел 12).
14. Зніміце вечка панэлі з топкімі засцерагальнікамі, адкруціце мантажныя балты і ссуньце яе ў бок. Адкруціце мантажныя балты SMJ (Шматразовае Злучэнне Вышэйшай якасці).
15. Акуратна зніміце прыборную панэль з пераборкі, адлучаючы любыя электрычныя злучэнні.
16 Зніміце прыборную панэль.
17 Верхняя ахоўная панэль можа быць выдаленая з галоўнай прыборнай панэлі, калі запатрабуецца, адкруціўшы стопорные гайкі і ніты.
18 Зборка вырабляецца ў зваротнай паслядоўнасці. Звярніцеся, дзе неабходна, да Кіраўнікоў гэтага Раздзела і Раздзелаў 10 і 12.
