Пярэднія сядзенні
Мал. 11.21. Дэталі стандартных пярэдніх сядзенняў
Мал. 11.22. Элементы падтрымкі пярэдняга сядзення
1. Выкарыстоўваючы рэгулятар, перамесціце сядзенне цалкам назад.
2. Адкруціце ніты якія мацуюць перадпакой частка санак да падлогі (гл. фатаграфію).
34.2. Мантажны ніт перадпакоя часткі санак пярэдняга сядзення
3. Перамясціце сядзенне наперад да ўпора, затым выдаліце пластыкавыя пакрыцці і адкруціце тылавыя ніты (гл. фатаграфіі).

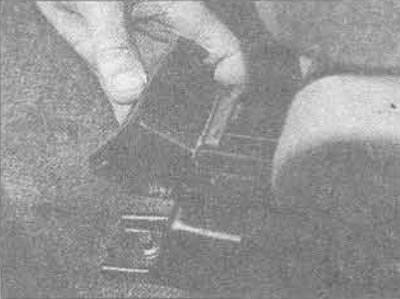

34.3А. Мантажны ніт і кажух тыльнай часткі санак пярэдняга сядзення
34.3В. Звернеце ўвагу, што стопорные ніты санак пярэдняга сядзення закручаныя ў цэнтральны канал падлогі
4. Прыпадыміце сядзенне і адлучыце электраправодку (дзе абсталявана) ад падагравальнікаў.
5. Зборка робіцца ў зваротнай паслядоўнасці.
Заднія сядзення - Седан

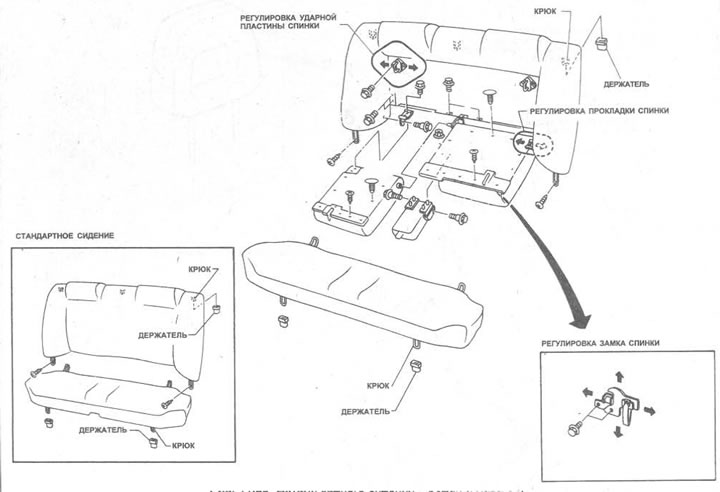

Мал. 11.23. Дэталі задняга сядзення - Седан
6. Зніміце сядзенне, пацягнуўшы яго рэзка ўверх у кожным пярэднім куце, каб выцягнуць яго з фіксатараў, затым пацягніце сядзенне наперад, каб выцягнуць тылавыя апоры (гл. фатаграфію).

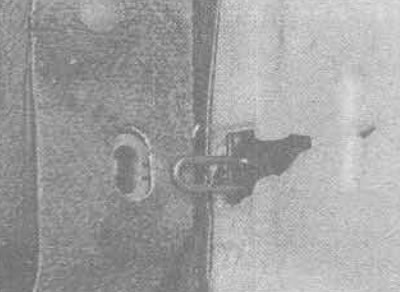

34.6. Апора і фіксатар пракладкі пярэдняга кута падставы задняга сядзення
7. На мадэлях з нязломным назад заднім сядзеннем, для таго каб зняць яго спінку, выдаліце спачатку сядзенне падставы (гл. Пункт 6). Выдаліце два шрубы, якія мацуюць апору з правадоў па краях з кожнага канца сядзення, затым пацягніце яго спінку рэзка ўверх, каб адлучыць тры апоры на верхніх краях з іх фіксатараў у паліцы за спінкай. Затым спінка задняга сядзення можа быць акуратна знята, выдаліўшы клямкі якія мацуюць яе да стойкі.
8. На мадэлях са згінальнай спінкай задняга сядзення, спачатку зніміце пракладку падставы (гл. Пункт 6), Затым зніміце наперад пракладку спінкі сядзення.
9. Выдаліце мантажныя клямкі, якія мацуюць пакрыццё спінкі да падлогі багажнага аддзялення (гл. фатаграфію).

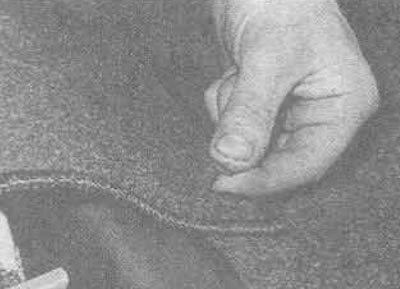

34.9. Пакрыццё задняга сядзення прымацавана да падлогі багажнага аддзялення мантажнымі клямарамі
10. Зніміце пакрыццё, каб атрымаць доступ да шарніраў пракладкі спінкі, затым адкруціце балты з пракладак і выдаліце іх (левая пракладка мацуе падлакотнік па цэнтры) (гл. фатаграфіі).

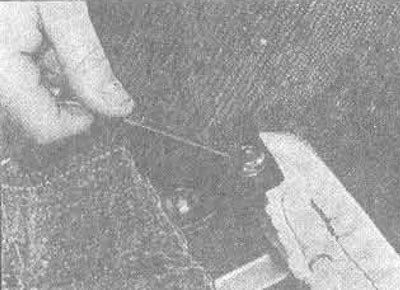

34.10А. Адкруціце балты, якія мацуюць пракладку задняга сядзення да шарніра

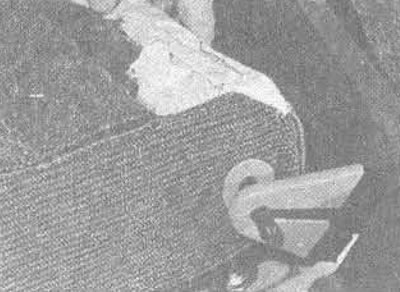

34.10В. Адчэпіце зваротную пракладку задняга сядзення ад цэнтральнага шарнірнага пальца
11. Выдаліце клямкі з фіксатара па ніжнім краі спінкі сядзення і зніміце абодва фіксатара (гл. фатаграфіі).

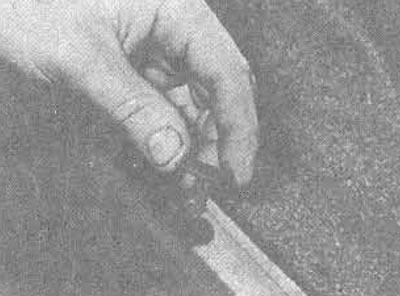

34.11А. Выдаліце крапежныя клямкі спінкі сядзення...

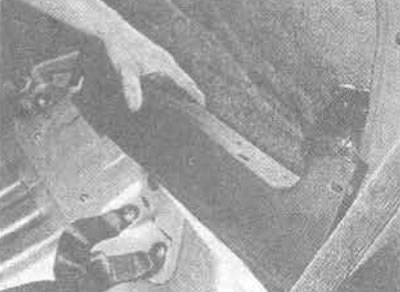

34.11В.... зніміце ніжняе мацаванне
12. Выдаліце шрубы, якія мацуюць апору з провада па баках знізу спінкі сядзення і тры шасцігранных шрубы, якія мацуюць санкі падставы спінкі сядзення да падлогі (гл. фатаграфіі).
34.12А. Галоўная спінка сядзення прымацаваная шрубамі знізу па кожным боку...

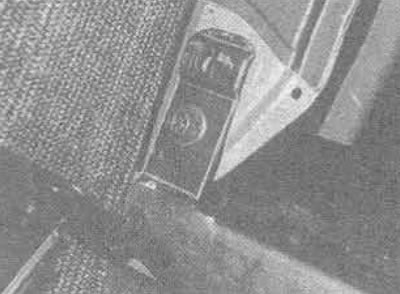

34.12В.... шрубамі ў кожным канцы падставы санак...
34.12С.... і па сярэдзіне санак...
13. Пацягніце спінку сядзення рэзка ўверх, каб выцягнуць тры правадных апоры з фіксатараў (гл. фатаграфію).

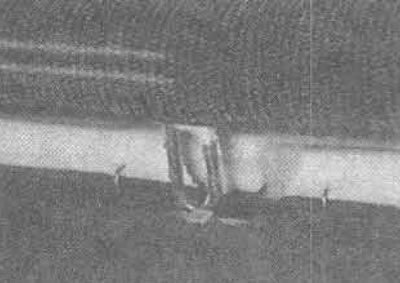

34.13. ... і трыма праваднымі апорамі ў фіксатары
14. Зборка робіцца ў зваротнай паслядоўнасці.
Заднія сядзення - Хэтч-бэк
Мал. 11.24. Дэталі задняга сядзення - Хэтчбэк
15. Адкрыйце заднюю дзверы і зніміце паліцу.
16. Зніміце пракладку падставы сядзення як апісана ў Пункце 6 вышэй.
17. Акуратна зніміце мацаванні рашотак дынамікаў, каб атрымаць доступ да чатырох крапежных клямараў, затым выдаліце шрубы, якія мацуюць краі бакавой пракладкі і пацягніце кожную пракладку рэзка ўверх, каб адлучыць яе (гл. фатаграфіі).

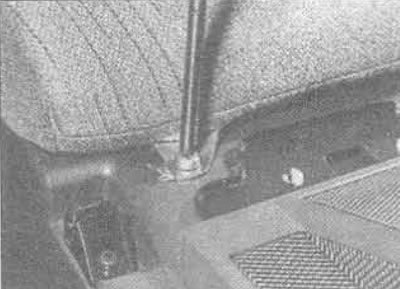

34.17А. Зніміце рашотку дынаміка, каб дастаць крапежную шрубу бакавой пракладкі
34.17В. Крапежная шруба падставы бакавой пракладкі
18. Выдаліце паласу фіксатара кілімка з задняй часткі кожнай пракладкі спінкі сядзення; кожная паласа прымацавана трыма шрубамі. Выцягнеце клямкі з стойкі, зніміце кілімок са спінкі сядзення і згарніце яго ў багажнае аддзяленне.
19. Адкруціце балты з вонкавага боку шарніра ад падлогі і выдаліце пракладку спінкі сядзення.
20. Зборка робіцца ў зваротнай паслядоўнасці.
