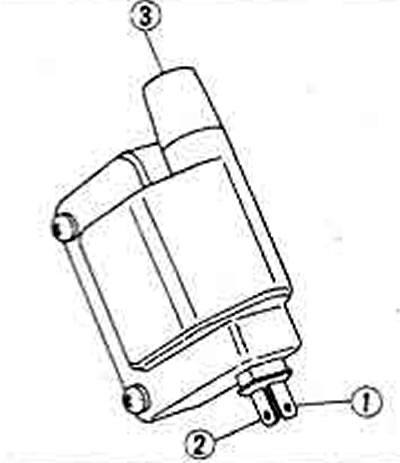

Мал. 4.17 Праверка шпулькі запальвання.
Першасная абмотка - заціскі 1 (станоўчы) - 2 (адмоўны).
Другасная абмотка - заціскі 2 (адмоўны) - 3 (высакавольтны)

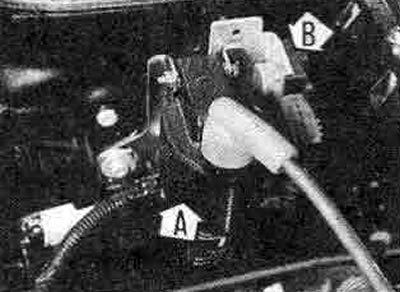

13.1А. Шпулька запальвання "А", транзістар магутнасці "У" (мадэлі Турба)
13.1В. Шпулька запальвання (мадэлі не-Турба)-раз'яднанне зазямляльнага провада...

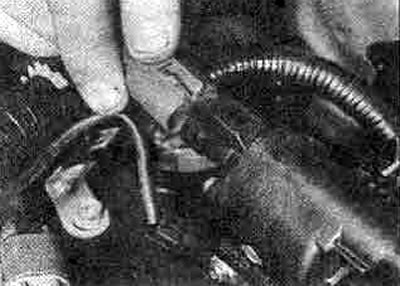

13.1С... ланцуг нізкай напругі...

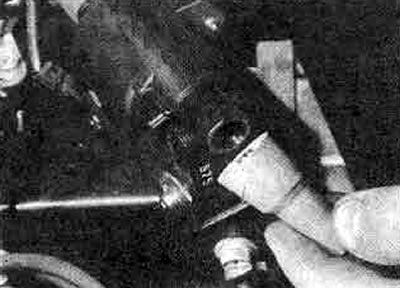

13.1D... і правады высокай напругі крышкі прерывателя размеркавальніка
2. Выпрабавальныя злучэнні паказаны на мал. 4.17.
