Зборка стартара Mitsubishi

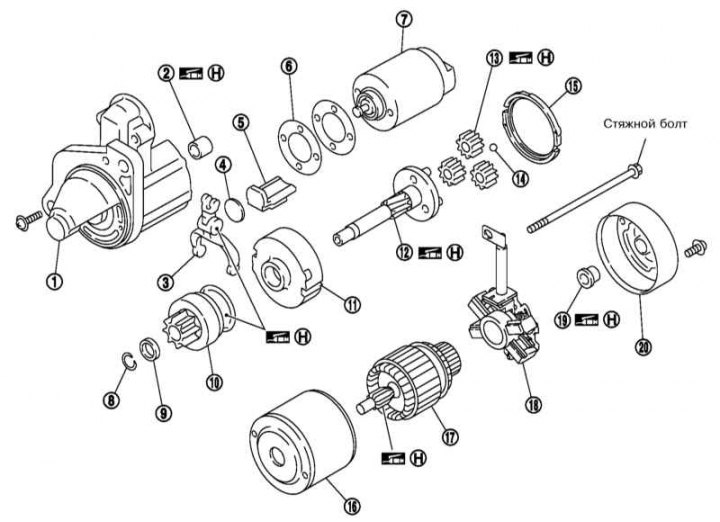

1 - Пярэдняя крышка; 2 - Утулка; 3 - Рычаг прывада; 4 - Пласціна; 5 - Ушчыльняльны элемент; 6 - Рэгулявальная пласціна; 7 - Цягавое рэле; 8 - Стопарная шайба; 9 - Абмежавальны пярсцёнак; 10 - Зборка абгоннай муфты; 11 - Унутраная перадача; 12 - Вал планетарнай перадачы; 13 - Планетарная перадача; 14 - Шарык; 15 - Абойма; 16 - Корпус; 17 - Якар; 18 - Зборка шчоткатрымальніка; 19 - Задні падшыпнік; 20 - Задняя крышка
Зборка стартара Bosch
1 - Утулка; 2 - Пярэдняя крышка; 3 - Цягавое рэле; 4 - Стопарная шайба; 5 - Абмежавальны пярсцёнак; 6 - Утулка; 7 - Зборка абгоннай муфты; 8 - Рычаг прывада; 9 - Якар; 10 - Ушчыльняльны элемент; 11 - Корпус; 12 - Зборка шчоткатрымальніка; 13 - Задняя крышка; 14 - Утулка; 15 - Вечка
1. Перад праверкай цягавага рэле адлучыце адмоўны провад ад батарэі і провад ад клемы "M" стартара.

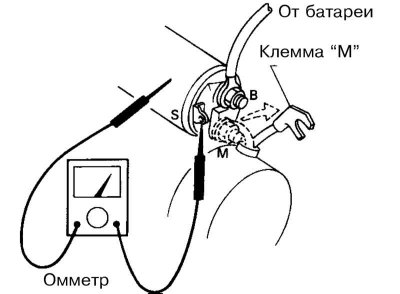

2. Пераканайцеся ў наяўнасці праводнасці паміж клемай "S" і масай цягавага рэле, а таксама паміж клемай "S" і клемай "M". У адваротным выпадку заменіце цягавае рэле.
3. Праверце стан зуб'яў шасцярні абгоннай муфты, а таксама зуб'яў рэдукцыйнай перадачы (стартар Mitsubishi). Шасцярня абгоннай муфты павінна плыўна круціцца ў адным кірунку і блакавацца пры спробе яе кручэння ў процілеглым кірунку. Пры неабходнасці заменіце зборку абгоннай муфты.
4. Праверце знос шчотак, плыўнасць іх ходу ў трымальніку, вымерайце даўжыню шчотак і параўнайце яе з патрабаваннямі Спецыфікацый. Пры неабходнасці заменіце шчоткі.

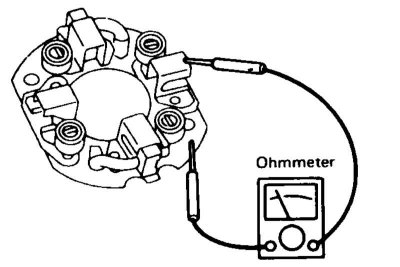

4. Пераканайцеся, што паміж станоўчым бокам шчоткатрымальніка і яго падставай (адмоўны бок) няма праводнасці.

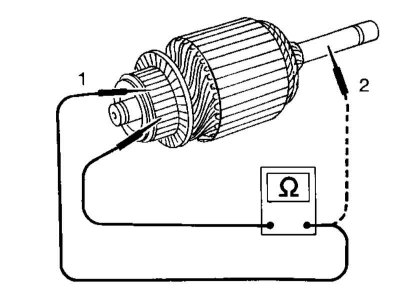

5. Праверце якар: паміж двума сегментамі калектара павінна быць праводнасць, а паміж кожным сегментам і валам праводнасці быць не павінна.
6. Вымерайце дыяметр калектара і параўнайце яго з патрабаваннямі Спецыфікацый.

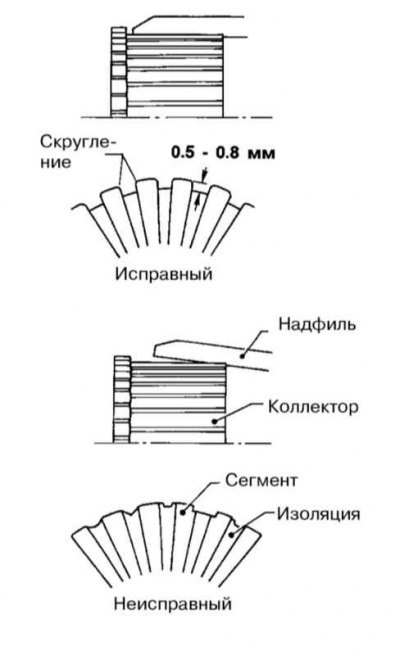

7. Праверце глыбіню разор калектара - яна не павінна быць менш за 0.2 мм. Пры неабходнасці працячыце баразёнкі да 0.5÷0.8 мм.
8. Пры высунутай цягавым рэле абгоннай муфце націсніце на муфту, каб выбраць слабіну і вымерайце зазор паміж пярэднім краем абгоннай муфты і яе абмежавальным кольцам. Параўнайце атрыманы вынік з патрабаваннямі Спецыфікацый і пры неабходнасці адрэгулюйце зазор, падбіраючы рэгулявальныя пласціны.
