На рисунке 198 приведена схема управления овердрайвером. Проверка действия схемы заключается в последовательной проверке составляющих её элементов: термовыключателя водяного охлаждения, главного тумблера овердрайвера, реле и соленоида овердрайвера. Рекомендуется выполнять на специализированном предприятии. Сопротивление обмотки реле должно быть на уровне 80 Ом, сопротивление обмотки соленоида — на уровне 13 Ом, термовыключатель должен быть замкнут при температуре охлаждающей жидкости ниже 43°C и разомкнут при температуре выше 55°C. Главный тумблер овердрайвера проверяется на наличие проводимости между выводами.

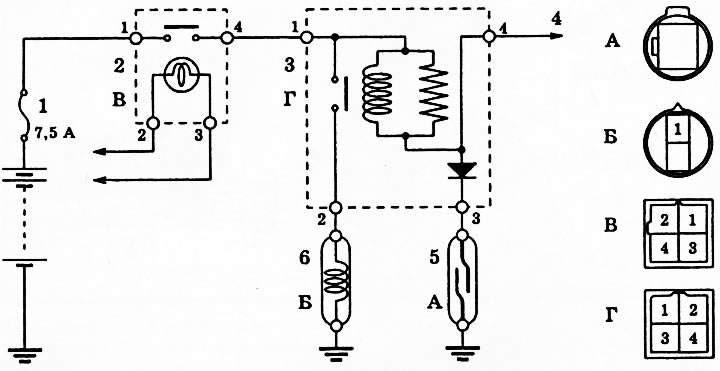

Рис. 198. Система управления повышенной передачей. 1 - предохранитель датчиков; 2 - главный тумблер повышенной передачи; 3 - реле повышенной передачи; 4 - к курсовому компьютеру; 5 - термовыключатель; 6 - соленоид овердрайвера.
