Передний тормоз на всех моделях - дискового типа, задний тормоз — барабанного типа или диско-барабанного типа.
В системе с диско-барабанным тормозом педаль тормоза воздействует на диск через суппорт тормоза, а рычаг стояночного тормоза воздействует на барабан.
Гидравлическая система двухконтурная с вакуумным усилителем. Разделение контуров осуществляется спаренным дозирующим клапаном, предотвращающим блокировку задних колёс при резком торможении. На внешние колодки устанавливаются «противовизговые» прокладки, используются также «противодребезговые» пружины.
Главный тормозной цилиндр снабжён реле уровня жидкости, которое при уменьшении уровня жидкости ниже определённого предела включает контрольную лампочку уровня жидкости (обычно — контрольную лампочку тормоза).
Для контроля степени износа тормозных накладок используется индикатор износа, который своим концом трётся о тормозной диск при истирании накладок выше некоторого предела.
Элементы тормозной системы показаны на рисунках 199-203.

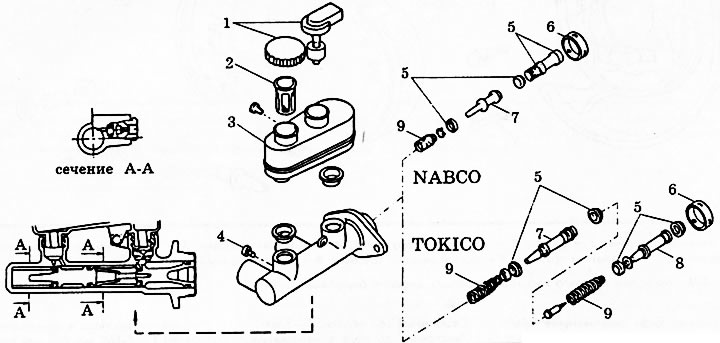

Рис. 199. Главный тормозной цилиндр. 1 - крышка; 2 - фильтр; 3 - бачок; 4 - стопорный винт; 5 - колпачки; 6 - заглушка; 7 - вторичный поршень; 8 - первичный поршень; 9 - пружина.

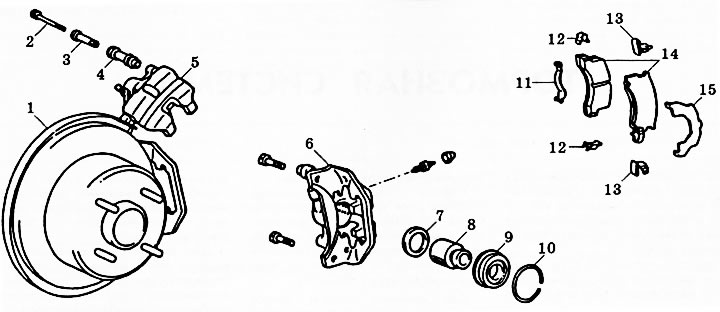

Рис. 200. Задний дисковый тормоз. 1 - дисковый ротор; 2 - установочный болт; 3 - подвижная втулка; 4 - чехол; 5 - цилиндр; 6 - цилиндр с передаточной пластиной; 7 - сальник; 8 - поршень; 9 - чехол; 10 - фиксирующее кольцо; 11 - опорная пластина; 12 - направляющая пластина; 13 - противодребезговая пружина; 14 - колодки; 15 - противовизговая пластина.

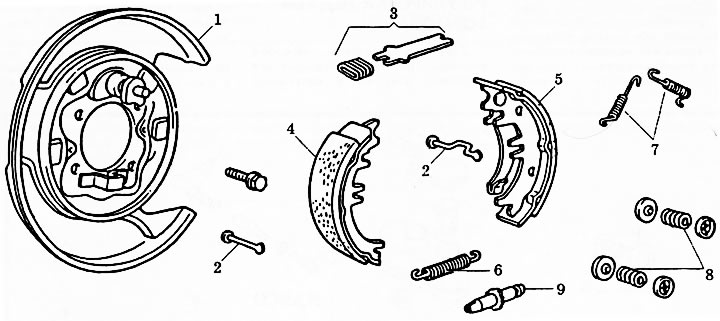

Рис. 201. Колодки ручного тормоза (тормоз диско-барабанного типа). 1 - опорная пластина; 2 - штифт; 3 - распорка с пружиной; 4 - передняя колодка; 5 - задняя колодка с рычагом; 6 - пружина; 7 - возвратная пружина. 8 - удерживающие пружины; 9 - регулировочный винт.

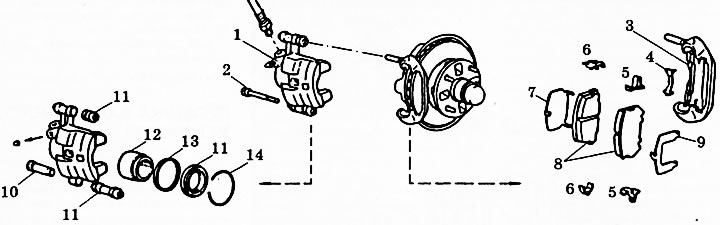

Рис. 202. Передний дисковый тормоз. 1 - цилиндр дискового тормоза; 2 - установочный болт; 3 - суппорт дискового тормоза; 4 - опорная пластина колодки; 5 - противодребезговая пружина; 6 - направляющая пластина; 7 - противовизговая прокладка для дискового тормоза 14 дюймов; 8 - колодки; 9 - противовизговая прокладка для дискового тормоза 13 дюймов; 10 - подвижная втулка; 11 - чехол; 12 - поршень; 13 - сальник; 14 - кольцо.

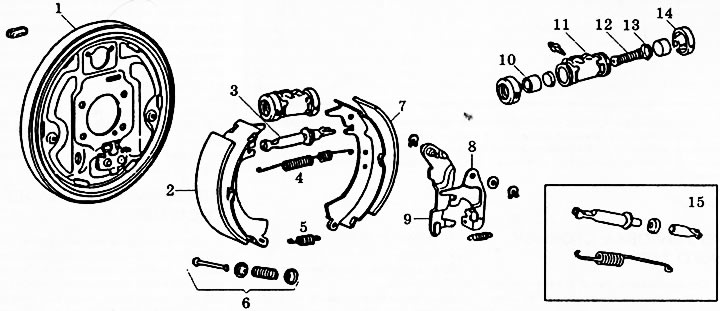

Рис. 203. Задний тормоз барабанного типа. 1 - опорная пластина; 2 - передняя колодка; 3 - распорка; 4 - пружина; 5 - стяжная пружина; 6 - удерживающая пружина; 7 - задняя колодка; 8 - рычаг авторегулировки; 9 - рычаг стояночного тормоза; 10 - поршень; 11 - колёсный цилиндр; 12 - пружина; 13 - манжета; 14 - чехол; 15 - растяжка и возвратная пружина.
