Внимание! Не открывайте крышку радиатора и не снимайте термостат до полного остывания двигателя! См. также предупреждение в начале Раздела Антифриз - общие сведения.
Проверка
1. Прежде чем окончательно утвердиться во мнении о выходе термостата из строя, проверьте уровень охлаждающей жидкости в системе, состояние и усилие натяжения приводного ремня (см. Главу Настройки и текущее обслуживание), а также исправность функционирования измерителя температуры.
2. Одной из возможных причиной слишком медленного разогрева двигателя (согласно показаниям измерителя) является заклинивание термостата в открытом положении. Замените термостат новым.
3. В случае перегрева двигателя потрогайте рукой верхний шланг радиатора. Если шланг не нагрет, возможно, термостат заклинен в закрытом положении, перекрывая циркуляцию охлаждающей жидкости через радиатор. Замените термостат.
Внимание! Ни в коем случае не эксплуатируйте автомобиль со снятым термостатом! При этом может разорваться обратная связь бортового процессора, что приведет к повышению токсичности отработавших газов и чрезмерному увеличению расхода топлива.
4. Если верхний шланг нагрет, это означает, что охлаждающая жидкость исправно циркулирует через радиатор, т.е. термостат открыт. Обратитесь к материалам Раздела, посвященного диагностике неисправностей системы охлаждения.
5. Для проведения более детальной проверки термостат необходимо снять с двигателя. Если термостат остается открытым при комнатной температуре, он должен быть заменен.

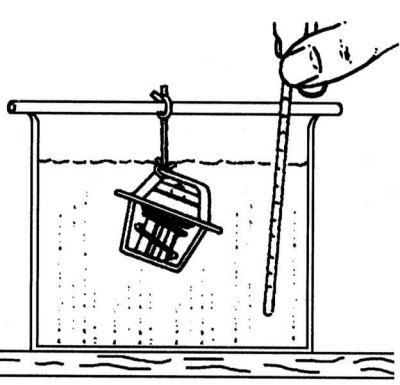

6. Подвяжите отрезок струны к сборке термостата (клапан должен находиться в закрытом положении) и опустите последнюю в термостойкий контейнер с холодной водой, туда же поместите термометр.
7. Установите контейнер на плиту и начинайте наблюдать за поведением клапана, одновременно следя за показаниями термометра.
Внимание! Ни термометр, термостат не должны касаться стенок контейнера!
8. Засеките показание термометра в моменты начала открывания и полного открывания клапана. Сравните результаты измерений с требованиями Спецификаций.
Примечание. На корпусе термостата обычно выбивается номинальное значение температуры полного открывания клапана. Могут указываться также данные по температуре начала открывания и величине открывания клапана.
9. Неисправно функционирующую сборку замените.
Замена
1. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
2. Слейте охлаждающую жидкость из радиатора и блока двигателя (см. Главу Настройки и текущее обслуживание). Если замена смеси производилась недавно, сохраните ее для дальнейшего использования.

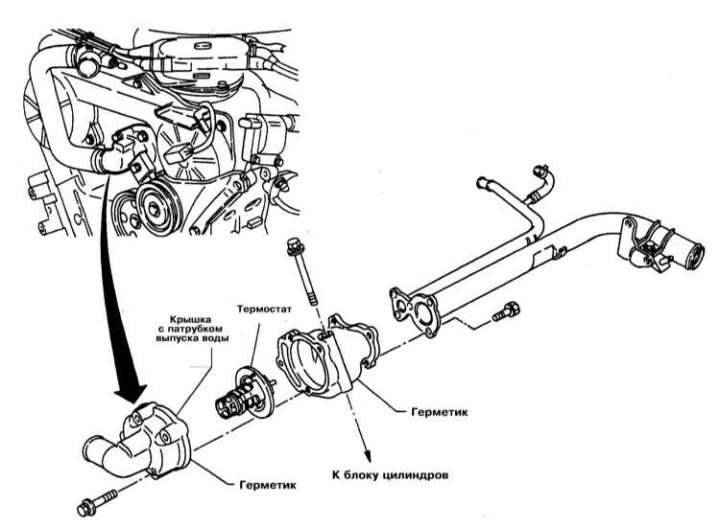

3. На двигателях SOHC отсоедините верхний радиаторный шланг от патрубка выпуска воды на впускном трубопроводе и от радиатора, затем отпустите промежуточный фиксатор на передней крышке привода ГРМ и снимите шланг. Отсоедините перепускной шланг от крышки термостата.
4. На двигателях DOHC снимите приводные ремни и кронштейн промежуточного ролика. Также снимите нижний шланг радиатора и выверните из обращенной вперед по автомобилю стенки блока сливную пробку водяного насоса.

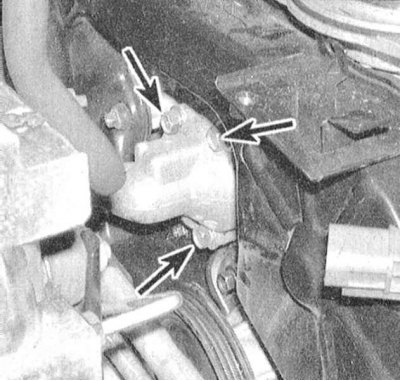

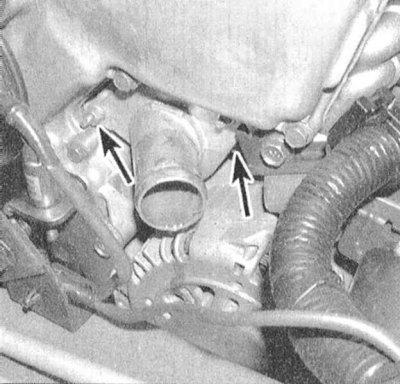

5. Снимите крышку термостата, - постарайтесь запомнить его установочное положение. Приготовьтесь к сбору проливаемой жидкости.

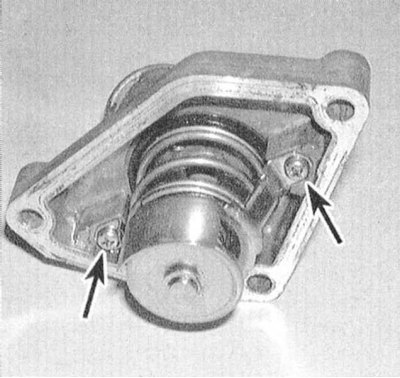

6. Снимите термостат, - запомните его установочное положение.
7. Тщательно зачистите уплотнительные поверхности крышки и кожуха термостата скребком, затем протрите их смоченной в растворителе ветошью.

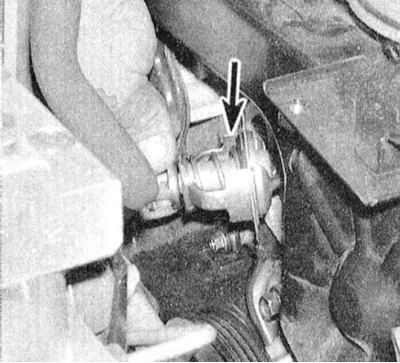

8. Наложите по периметру сопрягаемой поверхности крышки подушку герметика RTV. Разверните термостат таким образом, чтобы, чтобы плунжер клапана прокачки оказался в верхней точке, установите его на свое штатное место в крышке/кожухе и в течение пяти минут после наложения герметика приболтите крышку к кожуху.
9. Дальнейшая установка производится в порядке обратном порядку демонтажа компонентов. Проследите, чтобы весь крепеж был затянут с требуемым усилием, а шланги подсоединены правильным образом.
10. Дав герметику застынуть в течение около получаса, заправьте систему охлаждения и выпустите из нее воздушные пробки (см. Главу Настройки и текущее обслуживание). Запустите двигатель и проверьте его на наличие утечек и исправность функционирования термостата.
