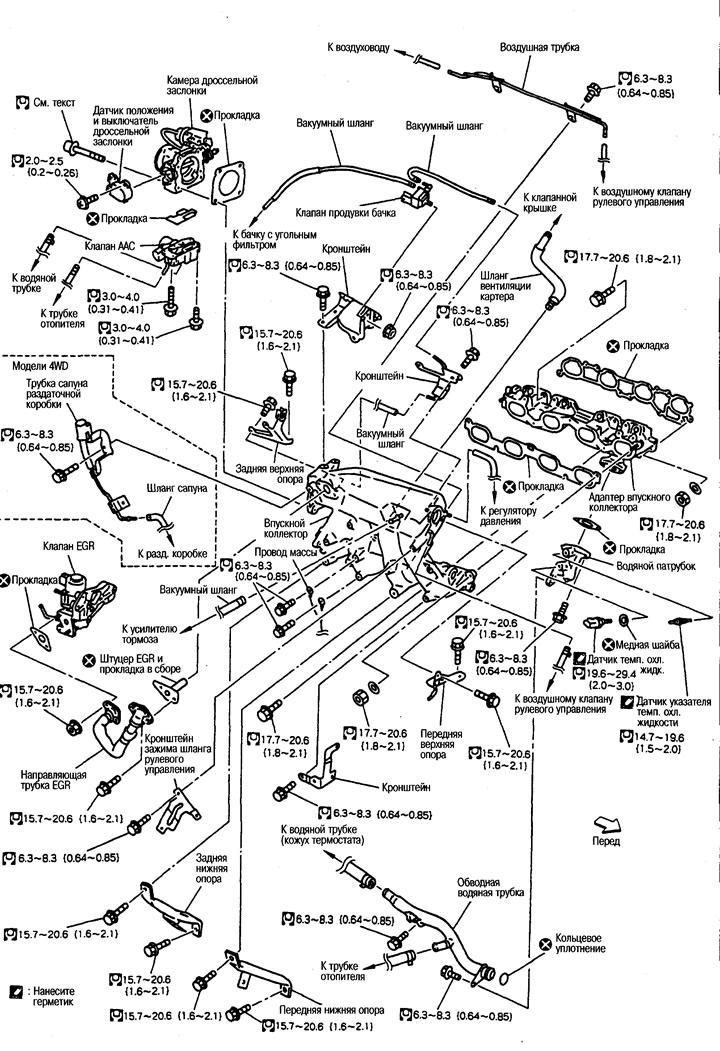

Впускной калектар — зняцце і ўстаноўка (Nissan Serena C24)

Змест: Падрыхтоўчыя працы ↓ Зняцце і ўстаноўка камеры дросельнай…↓ Зняцце і ўстаноўка впускнога…↓ Зняцце і ўстаноўка адаптара…↓ Зняцце і ўстаноўка клапана ААС ↓ Праверка коробления впускнога…↓

Падрыхтоўчыя працы

Скіньце ціск паліва.

Зніміце абарону рухавіка са боку дна.

Зліце астуджальную вадкасць.

Зніміце перадпакой выхлапную трубу.

Зніміце паветравод, корпус паветраачышчальніка і рэзанатар.

Зніміце паліўную трубку.

Зніміце фарсункі ў зборы.

Зніміце ўсе раздымы электраправодкі і трубкі і ссуньце ў бок.

Зняцце і ўстаноўка камеры дросельнай засланкі

Зняцце

Адкруціце балты ў парадку, зваротным паказанаму на малюнку.

Ўстаноўка

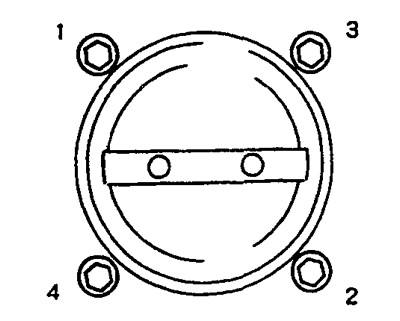

Зацягніце балты ў два этапы ў парадку, паказаным на малюнку.

Першы этап:

: 8,8-10,8 N·m (0,9-1,1 кг·м)

Другі этап:

: 17,7-21,6 N·m (1,8-2,2 кг·м)

Увага: Пасля замены камеры дросельнай засланкі запусціце працэдуру навучання падачы паветра на абаротах х.х., гл. гл. сістэма кіравання рухавіком.

Зняцце і ўстаноўка впускнога калектара ў зборы

Тэкст апублікаваны на сайце NISSANBOOK.ru

Зняцце

1. Адкруціце 2 ніты кранштэйна вадзяной трубкі з задняга боку.

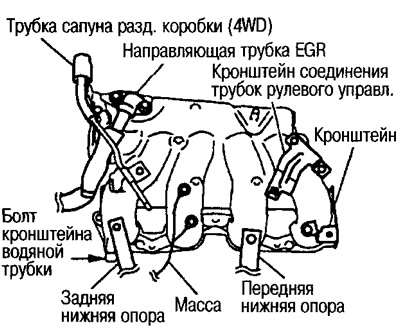

2. Зніміце кампаненты з правай часткі, гл. мал.

3. Зніміце пярэднюю і заднюю ніжнія апоры.

Адкруціце крапежныя балты зверху і прыслабце мацаванні знізу.

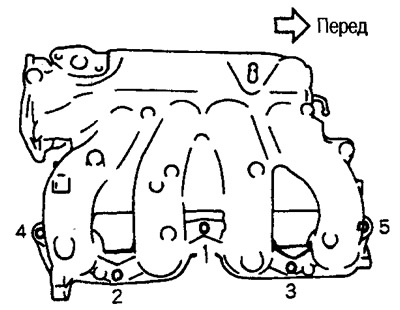

4. Адкруціце гайкі і балты ў парадку, адваротным паказанаму на малюнку.

Ўстаноўка

Закруціце гайкі і балты ў парадку, паказаным на малюнку.

Зняцце і ўстаноўка адаптара впускнога калектара

Зняцце

1. Адкруціце крапежныя балты цэнтральнага кранштэйна вадзяной трубкі.

2. Зніміце трубку ацяпляльніка.

3. Адлучыце раздымы ад датчыка тэмп. охл. вадкасці і датчыка паказальніка тэмп. охл. вадкасці.

4. Адкруціце балты і гайкі ў парадку, адваротным паказанаму на рысунку.

Ўстаноўка

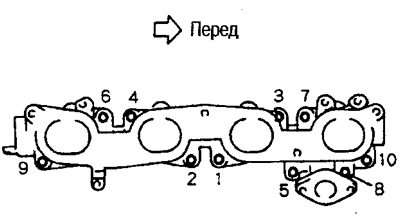

Закруціце балты і гайкі ў парадку, паказаным на малюнку.

Зняцце і ўстаноўка клапана ААС

Зняцце

Заўвага: Не выкручвайце 2 крапежных шрубы клапана.

Ўстаноўка

Увага: Пасля замены камеры дросельнай засланкі запусціце працэдуру навучання падачы паветра на абарачэннях х.х., гледзіце раздзел сістэма кіравання рухавіком.
