Общая информация
Система EVAP аккумулирует скапливающиеся в системе питания за время стоянки автомобиля топливные испарения и обеспечивает вывод их во впускной тракт для сжигания в процессе нормального функционирования двигателя. В состав любой системы EVAP обязательно входит специальный адсорбер, заполненный активированным углем, который, собственно, и собирает в себе топливные испарения. Адсорбер соединен трубками с топливным баком, кроме того, конструкция системы обеспечивает возможность подачи в адсорбер разрежения от впускного порта двигателя и впускного трубопровода
Когда двигатель заглушен, скапливающиеся в бензобаке, корпусе дросселя и впускном трубопроводе топливные испарения по соединительным трубкам выводятся в угольный адсорбер, где и хранятся до момента запуска двигателя. При запуске двигателя адсорбер продувается и скопившиеся в нем испарения отводятся во впускной тракт, откуда поступают в камеры сгорания.
На моделях 1993 и 1994 г.г. вып., а также на моделях 1995 г. вып, попадающих под действие федеральных законодательств, вакуумный клапан-переключатель управления продувкой установлен сверху на адсорбере. На калифорнийских моделях 1995 г. вып. и всех моделях с 1996 г. вып. используется электронный клапан управления продувкой адсорбера, срабатывающий по команде РСМ. В состав электронной системы управления входит также запорный клапан, позволяющий прекратить продувку адсорбера на холостых оборотах и во время торможения двигателем.
Проверка
1. Неисправное функционирование клапана управления продувкой, а также механическое повреждение угольного адсорбера или соединительных линий ведет к нарушению стабильности оборотов холостого хода, самопроизвольным остановам двигателя и снижению эффективности его отдачи.
2. При повышенном расходе топлива, а также при появлении отчетливого запаха бензина, проникающего в салон автомобиля, следует в первую очередь проверить состояние топливных линий. Удостоверьтесь в отсутствии признаков механического повреждения адсорбера.
3. Проверьте состояние подведенных к адсорберу шлангов. Выполните необходимые замены.
4. Треснутый адсорбер замените (см. ниже).
5. Удостоверьтесь в отсутствии следов утечек под угольным адсорбером. В случае необходимости замените вышедшую из строя сборку. проследите за правильностью подсоединения и прокладки шлангов.
Замена угольного адсорбера
Все модели 1993 и 1994 г.г. вып. и федеральные модели 1995 г. вып.
1. Тщательно промаркируйте и отсоедините все подведенные к адсорберу вакуумные шланги.

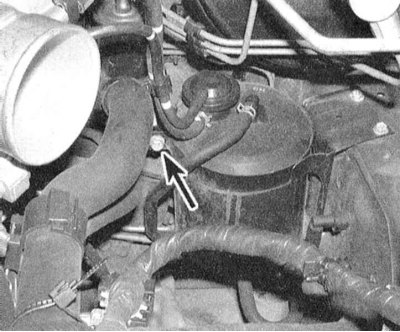

2. Выверните крепежные болты и снимите адсорбер с опорного кронштейна.
3. Установка производится в обратном порядке.
Калифорнийские модели 1995 г. вып. и все модели с 1996 г. вып.
Примечание. На данных моделях угольный адсорбер EVAP расположен в левой части автомобиля, позади топливного бака.
1. Поддомкратьте автомобиль и установите его на подпорки.
2. Тщательно промаркируйте и отсоедините от адсорбера все вакуумные линии.
3. Выверните крепежные болты и снимите адсорбер.
4. Установка производится в обратном порядке.
