Снятие и установка двигателя

Предупреждение! Не следует забывать, что бензин является в высшей мере огнеопасной жидкостью! При работе с компонентами системы питания соблюдайте все принятые меры пожарной безопасности. Не курите, не приближайтесь к месту проведения работ с открытым огнем или незащищенной абажуром переноской. Не производите обслуживание системы в помещении, оборудованном работающими на природном газе и оснащенными контрольным факелом отопительными приборами (такими как водогреи и сушилки для одежды). Не забывайте, что бензин относится к числу канцерогенных веществ, способствующих развитию рака. Старайтесь не допускать попадания топлива на открытые участки тела, - пользуйтесь защитными резиновыми перчатками, при случайном непредвиденным контакте тщательно промывайте руки теплой водой с мылом. Без промедления собирайте пролитое топливо и не складывайте пропитанную ГСМ ветошь вблизи источников открытого огня. Помните, что система питания оборудованных впрыском топлива моделей постоянно находится под давлением. Прежде чем приступать к отсоединению топливных линий, сбросьте остаточное давление в системе (подробнее см. Главу Системы питания и выпуска). При обслуживании компонентов системы питания надевайте защитные очки. Постоянно держите под рукой огнетушитель класса В!

Тракт системы кондиционирования воздуха также постоянно находится под давлением, а потому перед рассоединением рефрижераторных линий необходимо произвести разрядку системы в условиях специализированной мастерской.

Автомобили рассматриваемой модели оборудованы системой SRS, основным компонентом которой являются подушки безопасности. Прежде чем приступать к выполнению каких-либо работ вблизи расположения датчиков направленных перегрузок SRS, в районе рулевой колонки либо панели приборов, в обязательном порядке отключайте систему во избежание случайного срабатывания подушек безопасности, чреватого получением серьезных травм.

Снятие

Примечание. Прежде чем приступать к выполнению процедуры, внимательно ознакомьтесь с материалом настоящего Раздела. Изготовители рекомендуют производить снятие двигателя с автомобиля в сборе с трансмиссией. Расчленение силового агрегата может быть произведено позже на полу мастерской.

1. Сбросьте давление в системе питания (см. Главу Системы питания и выпуска).

2. Отсоедините отрицательный провод от батареи.

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

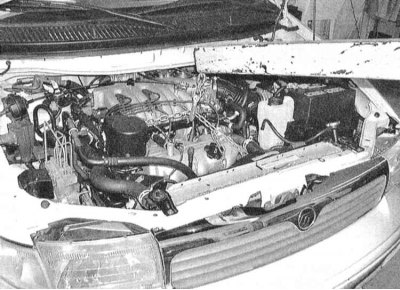

3. Накройте крылья и воздухоотражатель под ветровым стеклом автомобиля специальными защитными чехлами, либо просто старыми одеялами. Снимите капот (см. Главу Кузов).

4. Снимите сборку воздухоочистителя (см. Главу Системы питания и выпуска).

5. Поддомкратьте автомобиль и установите его на подпорки. Опорожните систему охлаждения, слейте двигательное масло и снимите ремни привода вспомогательных агрегатов (см. Главу Настройки и текущее обслуживание).

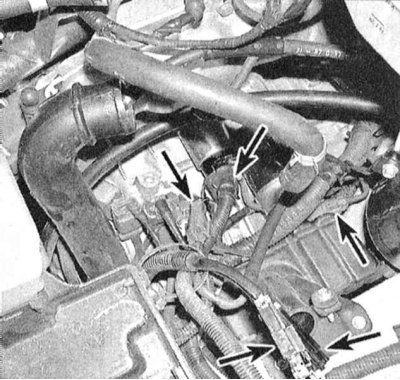

6. Четко промаркируйте и отсоедините от двигателя все вакуумные линии, шланги систем охлаждения и снижения токсичности отработавших газов, разъемы электропроводки, шины заземления и бензопроводы. Маркировку электропроводки, линий и шлангов лучше всего производить при помощи скотча. Полезно будет также составить схему прокладки коммуникаций, либо выполнить серию последовательных фотоснимков.


7. Снимите вентиляторы системы охлаждения, отсоедините радиаторные шланги и шланги отопительного тракта (см. Главу Системы охлаждения, отопления).

8. Сняв крышку с заливной горловины, сбросьте остаточное давление в топливном баке, затем отсоедините бензопроводы, идущие от топливной магистрали (см. Главу Системы питания и выпуска). Сразу же закупорьте открытые концы трубок и соединительных штуцеров.

9. Отболтите и сдвиньте в сторону компрессор кондиционера воздуха, не отсоединяя от него рефрижераторные линии.

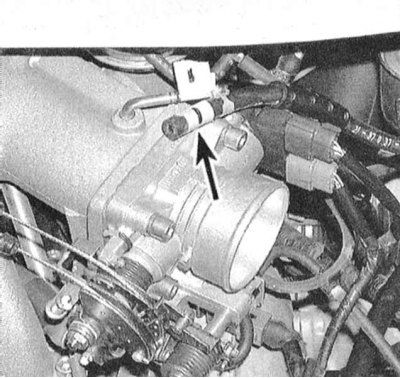

10. Отсоедините от двигателя тягу акселератора, а при соответствующей комплектации автомобиля, также трос темпостата (см. Главу Системы питания и выпуска).

11. Отболтите рулевой насос, сдвиньте его в сторону и подвяжите, не отсоединяя гидравлические линии (см. Главу Подвеска и рулевое управление). Снимите генератор (см. Главу Электрооборудование двигателя).

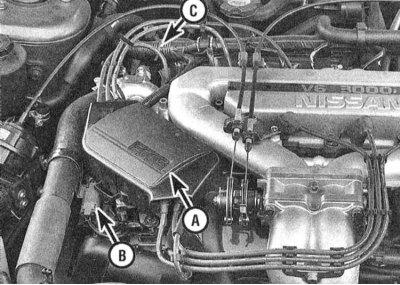

12. На двигателях SOHC снимите катушку и распределитель зажигания с подсоединенными к нему ВВ проводами (см. Главу Электрооборудование двигателя).

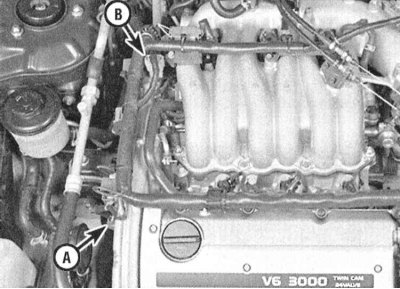

13. Промаркируйте и отсоедините от обеих сторон двигателя жгуты главной косы электропроводки.



14. Снимите верхнюю секцию впускного трубопровода (см. Часть Двигатели DOHC или Двигатели SOHC настоящей Главы), - не забудьте предварительно промаркировать все подлежащие отсоединению провода, шланги и шины заземлению.

15. Отсоедините приемную трубу системы выпуска отработавших газов от выпускных коллекторов двигателя и каталитического преобразователя и снимите ее с автомобиля (см. Главу Системы питания и выпуска).

16. Снимите приводные валы (см. Главу Сцепление и приводные валы). Отсоедините от трансмиссии электропроводку и тяги привода переключения передач (см. Главу Коробка передач).

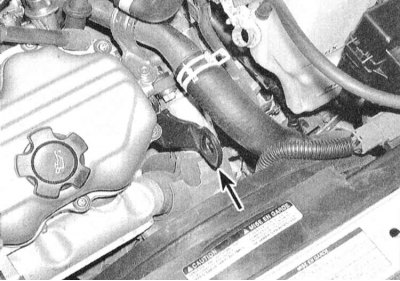

17. Подсоедините такелажные стропы к подъемным рымам силового агрегата, включите лебедку, полностью выбрав слабину стропов.

Внимание! Если силовой агрегат не оборудован подъемными рымами, заведите стропы/цепи за обе головки цилиндров. Вывесьте агрегат, полностью разгрузив опоры его подвески.


18. Удостоверьтесь, что ничто не осталось подсоединенным к силовому агрегату и не мешает его извлечению из автомобиля.


19. Подоприте трансмиссию тележечным домкратом, для распределения нагрузки подложив под его головку деревянный брусок. Выверните болты крепления опор к двигателю и несущей поперечной балки к шасси (см. Часть Двигатели DOHC или Двигатели SOHC настоящей Главы).

Внимание! Позаботьтесь о надежности фиксации агрегата в поднятом положении.

20. Медленно опустите сборку силового агрегата на пол под двигательным отсеком автомобиля.

21. Отсоедините подъемный такелаж от агрегата, перецепите его на кузов автомобиля, приподнимите последний на достаточную высоту и извлеките двигательную сборку из-под автомобиля.

Примечание. На данном этапе разумно будет заручиться поддержкой ассистента.

22. Отделите двигатель от трансмиссии (см. Главу Коробка передач).

23. Установите отделенный двигатель на полу, либо снимите маховик/приводной диск и закрепите сборку на монтажном стенде.

Установка

1. Проверьте состояние опор подвески силового агрегата. Дефектные компоненты замените.

2. На моделях с РКПП проверьте состояние компонентов сцепления (правильно будет заменить всю сборку) (см. Главу Сцепление и приводные валы). На моделях с АТ оцените состояние сальников и втулок преобразователя вращения. Смажьте высокотемпературной смазкой направляющий подшипник (модели с РКПП)/носик преобразователя (модели с АТ).

3. Аккуратно подсоедините трансмиссию к двигателю (см. Главу Коробка передач).

Внимание! Ни в коем случае не следует использовать крепежные болты для притягивания трансмиссии к двигателю силой!

4. Вверните болты крепления двигателя к трансмиссии и прочно затяните их.

5. Заведите сборку силового агрегата под автомобиль, подняв его на домкрате на должную высоту, затем опустите вывешенный на лебедке кузов автомобиля.

6. Перецепите такелаж на агрегат и осторожно вывесьте его в двигательном отсеке.

7. Для надежности подоприте двигатель домкратом, затем заведите на штатное место поперечную балку. Вверните соответствующие крепежные болты (балки и опор) и затяните их с требуемым усилием.

Примечание. Описание порядка окончательного затягивания крепежа опор подвески силового агрегата приведено в последних Разделах Частей Двигатели SOHC и Двигатели DOHC настоящей Главы.

8. Установка оставшихся компонентов производится в порядке обратном порядку их демонтажа.

9. По необходимости долейте в двигатель охлаждающую жидкость, моторное масло, жидкость системы гидроусиления руля и пр. (см. Главу Настройки и текущее обслуживание).

10. Запустите двигатель и проверьте его на исправность функционирования и наличие признаков утечек, затем заглушите и проверьте уровни рабочих жидкостей.
