Примечание. Прежде чем приступать к извлечению из двигателя шатунно-поршневых сборок, необходимо снять головки цилиндров, поддон картера и маслозаборную трубку (см. Часть Двигатели SOHC или Двигатели DOHC настоящей Главы).

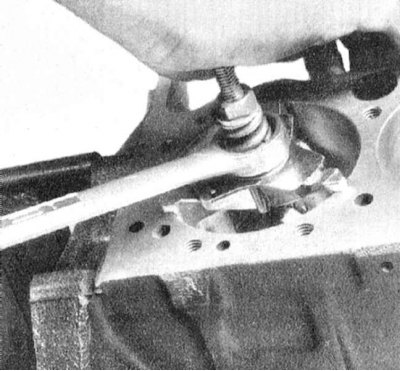

1. При помощи специального зенкера полностью удалите следы ступенчатого износа с верхней части цилиндров - действуйте в соответствии с приложенными к зенкеру инструкциями изготовителя. Ступенька образуется на границе хода поршня, приблизительно в 6.4 мм под верхним срезом цилиндра за счет механической выработки металла и нагарообразования, определить ее наличие можно на ощупь ногтем пальца. Попытки извлечения шатунно-поршневых групп без удаления ступенчатой выработки чреваты повреждением поршней.
2. Закончив подготовку цилиндров, переверните двигатель вверх дном таким образом, чтобы коленчатый вал оказался сверху.

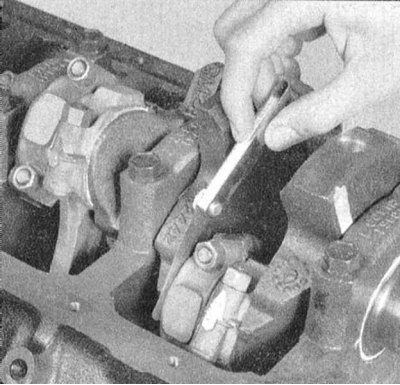

3. Прежде чем снимать шатуны с коленчатого вала, оцените величину осевого люфта их посадки на шейках последнего. Плотно введите лезвие(я) измерительного щупа в зазор между боковой стенкой нижней головки шатуна и щекой кривошипа, полностью выбрав люфт шатуна на шейке вала. Суммарная толщина подобранных лезвий щупа и будет равняться величине осевого люфта шатуна. Сравните результат проведенного измерения с требованиями Спецификаций. Если величина осевого люфта превышает предельное допустимое значение, данный шатун подлежит замене. Осевой люфт нового шатуна, либо старого на новом валу, может оказаться меньше нижнего допустимого предела, в этом случае шатун можно проточить - проконсультируйтесь со специалистами автосервиса. Поочередно проверьте все оставшиеся шатуны.
4. Удостоверьтесь в наличии на нижних головках шатунов и их крышках идентификационных меток принадлежности к своему цилиндру, в случае необходимости нанесите метки самостоятельно при помощи маленького кернера.
5. В несколько приемов (по 1/2 оборота за подход) ослабьте гайки крепления крышек нижних головок шатунов настолько, чтобы появилась возможность отворачивания их вручную. Снимите крышку первого шатуна вместе с помещенным в нее вкладышем подшипника, постарайтесь не выронить последний.

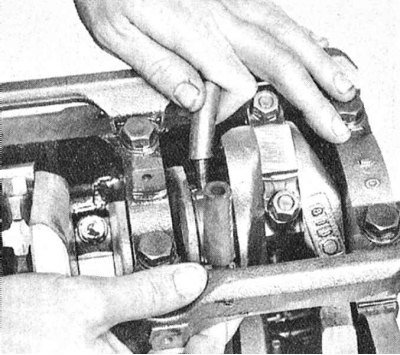

6. Для защиты шейки вала и зеркала цилиндра натяните на болты крепления нижней головки шатуна пару отрезков подходящего по размеру шланга.
7. Извлеките из головки шатуна вкладыш подшипника, затем, уперев деревянную рукоятку молотка в постель подшипника в нижней головке, вытолкните шатунно-поршневую сборку из блока через верх цилиндра. При возникновении сопротивления немедленно прекратите извлечение сборки и удостоверьтесь в полноте удаления ступенчатого износа в верхней части цилиндра.
8. Действуя в аналогичной манере, извлеките из двигателя оставшиеся шатунно-поршневые сборки.
Примечание. Установка подлежащего извлечению шатуна соосно своему цилиндру производится путем соответствующего проворачивания коленчатого вала, - к извлечению приступайте только после того, как шатун будет расположен строго параллельно оси цилиндра!
9. Во избежание случайного механического повреждения подшипников и потери компонентов, установите на место вкладыши и закрепите крышки подшипников на нижних головках своих шатунов, от руки затянув гайки.
10. Не снимайте поршни с шатунов (подробнее см. Раздел Проверка состояния компонентов шатунно-поршневой группы).
