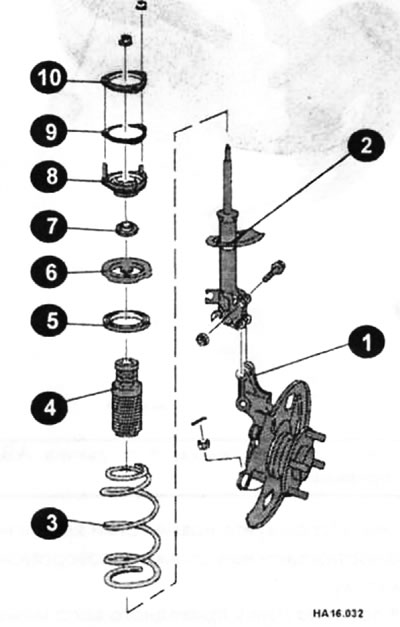

Элементы амортизационной стойки
1 — поворотный кулак; 2 — амортизационная стойка (корпус); 3 — пружина; 4 — резиновая подушка (буфер); 5 — резиновая накладка; 6 — верхняя чашка пружины; 7 — подшипник; 8 — упорный подшипник; 9 — уплотнение; 10 — крышка.
Разборка
- Если еще не был снят, то снимите поворотный кулак.

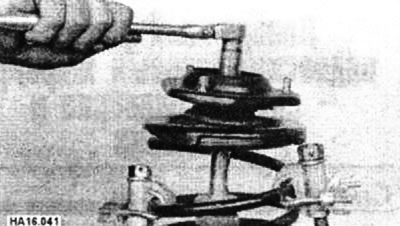

- Зажмите стойку в тиски, используя специальное приспособление, затем ослабьте гайку штока амортизатора.
- Не удаляйте окончательно гайку штока.

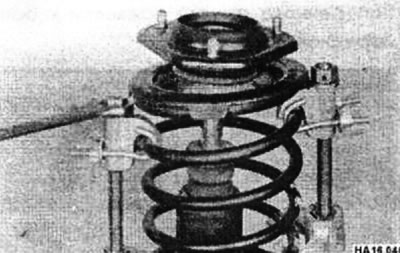

- Сжимайте пружину с помощью специального приспособления, пока резиновый элемент верхней опоры не будет проворачиваться от руки.
Внимание: При сжатии пружины убедитесь, что сжиматель надежно закреплен на ней.

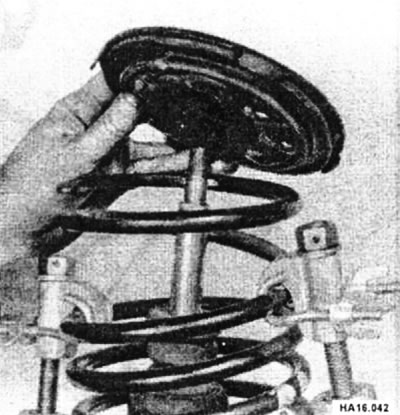

- Отвернув гайку штока амортизатора, снимите поочередно внутренние элементы амортизационной стойки.
Внимание: При снятии деталей с амортизационной стойки убедитесь, что шток поршня не повреждается.

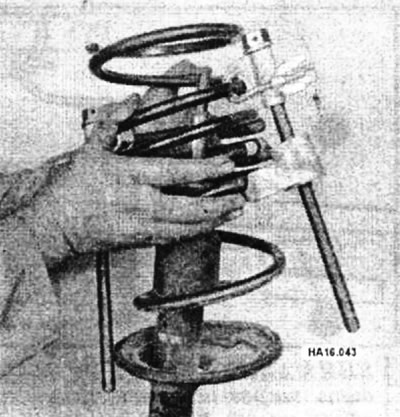

- Снимите приспособление, сжимающее пружину, вместе с пружиной.
- Снимите с верхней чашки пружины ограничительный буфер.
- Снимите с тисков амортизационную стойку и специальное приспособление для ее закрепления.
- Проверьте элементы амортизационной стойки.
Амортизатор

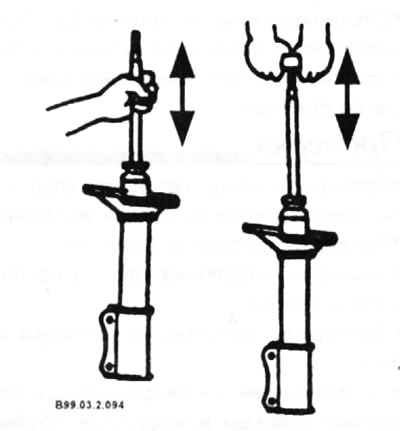

- Проверьте плавность хода штока при полном сжатии и растяжении. Убедитесь в отсутствии утечек.масла через уплотнение штока и сварные швы.
- Шток не должен иметь деформаций, трещин и других повреждений. При необходимости замените или отремонтируйте амортизатор.
Верхняя опора стойки
На резиновых элементах не должно быть трещин и других признаков разрушения. Резина не должна отслаиваться.
Упорный подшипник
При вращении подшипника должны отсутствовать посторонние шумы и излишний осевой люфт. При необходимости замените подшипник.
Винтовая пружина
Проверьте пружину на наличие деформаций, трещин и других повреждений. При необходимости замените пружину.
Внимание: Пружины на передней подвеске должны быть установлены одного и того же класса.
Сборка
Внимание: При установке деталей на амортизационную стойку следите за тем, чтобы шток поршня не повредился.
- Установите на амортизационную стойку специальное приспособление для крепления и закрепите стойку в тисках.
- Установите на стойку резиновую накладку пружины.
- С помощью специального сжимателя сожмите пружину и установите ее га амортизационную стойку.

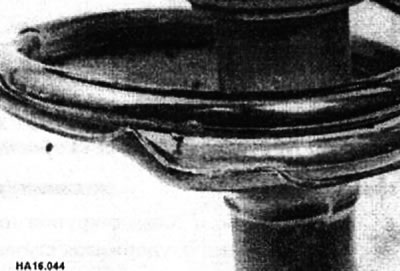

- Направляйте сторону пружины с трубкой вниз. Совместите нижний конец пружины с выемкой в резиновой накладке так, как показано на рисунке.
- Установите буфер на верхнюю чашку пружины.
- Установите верхнюю чашку пружины, подшипник, упорный подшипник, уплотнение и крышку.

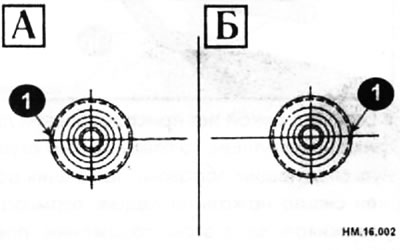

- Положение установки верхней чашки пружины показано на рисунке.
1 — разрез; А — левая амортизационная стойка; Б — правая амортизационная стойка.
- Закрепите уплотнение амортизационной стойки, затем затяните контргайку штока поршня моментом 59-88 Н·м. Будьте осторожны, чтобы не деформировать кронштейн изолятора крепления.
- Постепенно освободите сжиматель и снимите его с пружины. При ослаблении сжимателя следите за тем, чтобы его положение не изменялось.
- Снимите специальное приспособление с амортизационной стойки.
