Решетка на капака. 1. Рамо и перка на чистачката на предното стъкло (вдясно); 2. Капак на рамото на чистачките на предното стъкло (вдясно); 3. Лост и перка на чистачките на предното стъкло (вляво); 4. Капак на рамото на чистачките на предното стъкло (вляво); 5. Капак на предния калник (вляво); 6. Задвижващ механизъм на чистачките на предното стъкло; 7. Удължение на решетката на капака; 8. Долен изолатор на горната част на преградата; 9. Уплътнение на решетката на капака; 10. Тапа на капака на решетката на капака; 11. Капак на решетката на капака; 12. Капак на предния калник (вдясно); 13. Миеща струя; 14. Двустранно залепваща лента; 15. EPT печат.
Премахване и монтиране
Премахване
1. Отворете напълно капака.
2. Отстранете рамото на чистачката на предното стъкло (ляво/дясно) от колата.
3. Свалете капака от предния калник (ляво/дясно).

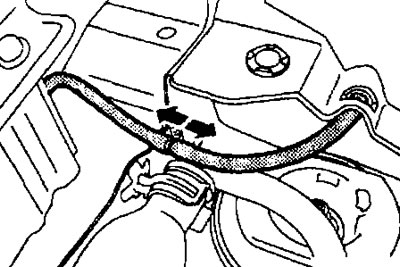

4. Разкачете съединителя на тръбата за миене на предното стъкло.

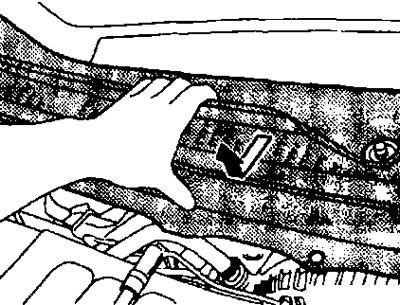

5. Отстранете монтажните скоби от капака на решетката на капака, след това го издърпайте напред и го отделете от предното стъкло.
6. След като свалите капака на решетката на капака, отстранете следните компоненти:
- уплътнение на решетката на капака;
- тапа на капака на решетката на капака;
- струя за миене;
- тръба за измиване;
- EPT печат.
7. Свалете задвижващия модул на чистачките на предното стъкло.
8. Развийте монтажните болтове на разширението на решетката на капака, след което отстранете разширението.
9. Развийте закрепващите гайки на долния изолатор на горната част на преградата и го отстранете.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
Внимание:
- Когато монтирате капака на решетката на капака, проверете дали скобите на щорите са позиционирани правилно върху отворите в панела на тялото, след което ги натиснете навътре.
- Ако монтирате стара решетка на капака, винаги подменяйте новото EPT уплътнение на задната страна на капака на решетката на капака.
- След монтажа регулирайте рамената на чистачките.
