Перевірка рівня трансмісійної олії
1. Переконатися у відсутності слідів витоків трансмісійної олії на картері коробки або навколо нього.

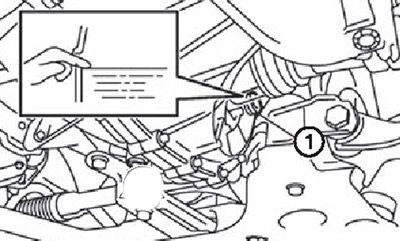

2. Видалити заправний отвор (1) з прокладкою з картера коробки передач.
3. Перевірити рівень трансмісійної олії, як показано на малюнку.
Увага! Не запускайте двигун під час перевірки рівня масла.
4. Встановити прокладку на пробку отвору заправки, після чого вставити пробку в картер коробки передач.
Увага! Не використовувати повторно прокладку.
5. Затягнути пробку отвору заправки моментом 2 Нм.
Злив трансмісійної олії
1. Запустити двигун і дати йому працювати, щоб прогріти коробку передач.

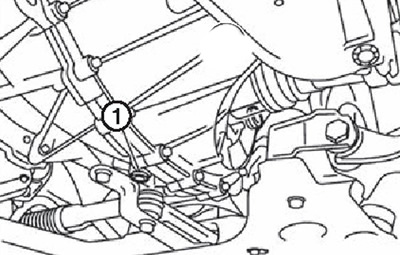

2. Зупинити двигун. За допомогою спеціальної насадки витягти пробку зливного отвору (1) з прокладкою та злити олію трансмісійну.
3. Встановити прокладку на пробку зливного отвору та за допомогою насадки встановити її в картер зчеплення.
Увага! Не використовувати повторно прокладку.
4. Затягнути корок зливного отвору 24 Нм.
Заправка
1. Вийміть заправний отвор (1) з прокладкою з картера коробки передач.
2. Заправити коробку свіжою трансмісійною олією так, щоб олія почала витікати через заправний отвір (рівень масла повинен знаходитися по нижній кромці отвору).
3. Встановити прокладку на пробку отвору заправки, після чого вкрутити пробку в картер коробки передач.
Увага! Не використовувати повторно прокладку.
4. Затягнути пробку отвору заправки моментом 2 Нм.
