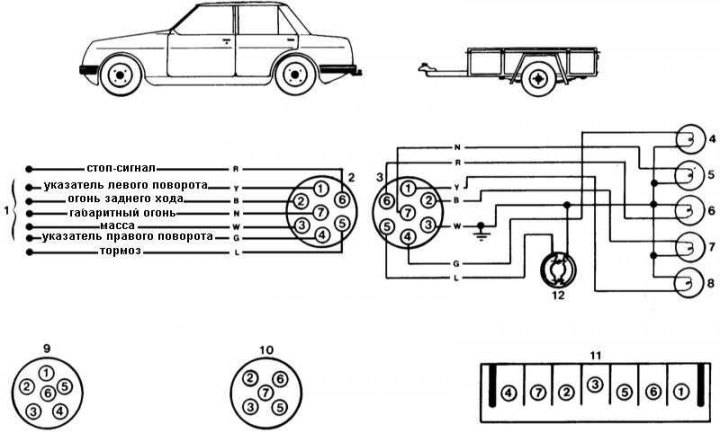

1 - Към кабелния сноп на автомобила; 2 - 7-пинов гнездо за приемник Bosch, Hella, Utilux; 3 - 7 пинов щепсел Bosch, Hella, Utilux; 4 - Индикатор за десен завой на ремарке; 5 - Лампа за странични светлини на ремаркето; 6 - Стоп светлина на ремаркето 7 - Светлина за заден ход на ремарке; 8 - Индикатор за ляв завой на ремаркето; 9 - 6-пинов букса за приемник Utilux; 10 - 5-пинов букса за приемник Bosch, Hella; 11 - 7-пинов гнездо за приемник Brylite; 12 - Електрически спирачки на ремарке
Забележка. Схемите на електрическото окабеляване, представени в този раздел, са базирани на австралийския стандарт AS2513. Изглед на приемните гнезда и съединителните щепсели е даден от страната на клемите на компонента.
За цветовите кодове на окабеляването на тази електрическа схема вижте тук →
