Primera 1 (1990-1996, бензин)

Обяснителни бележки към схемите за електрическо свързване

0

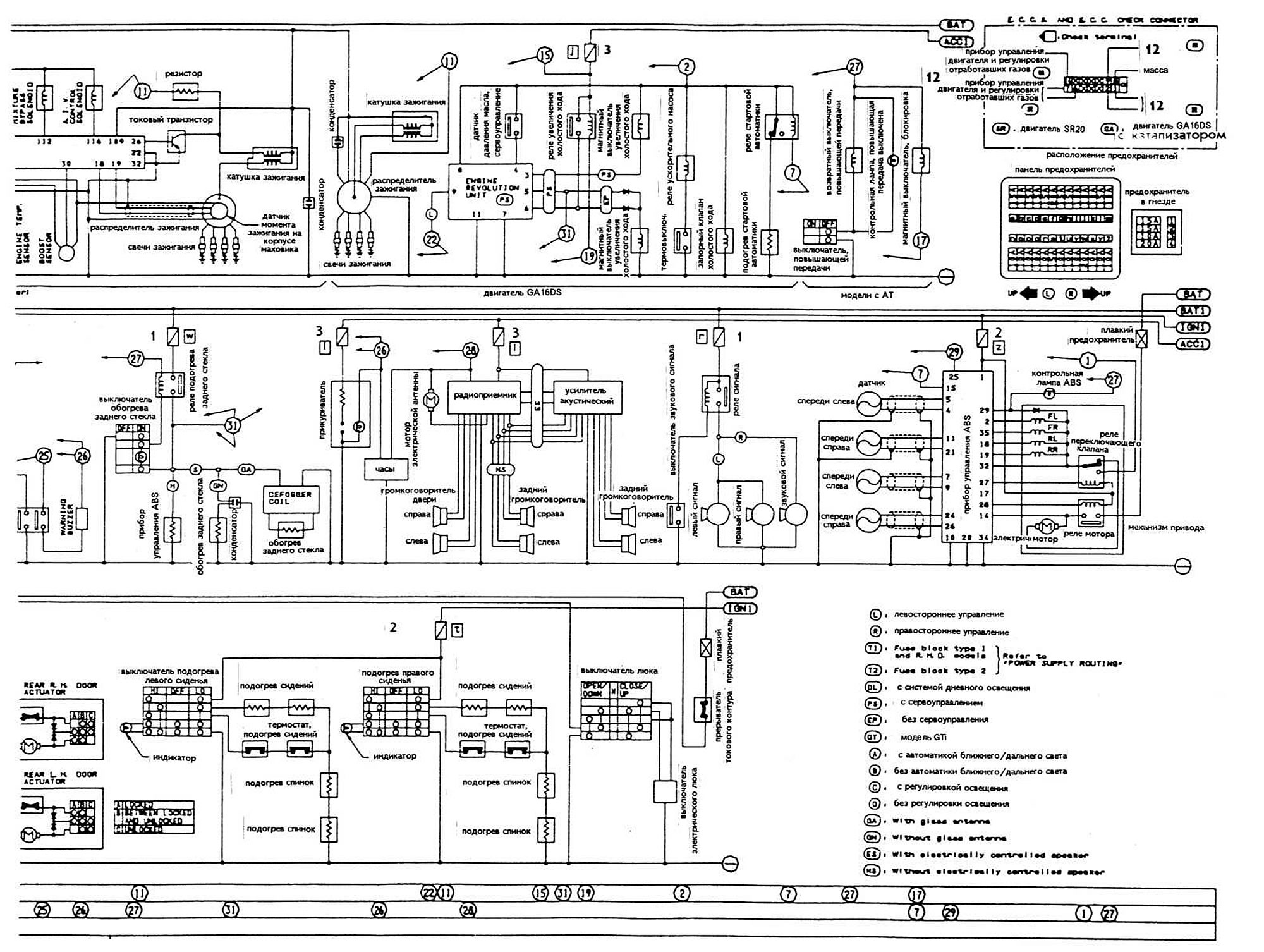

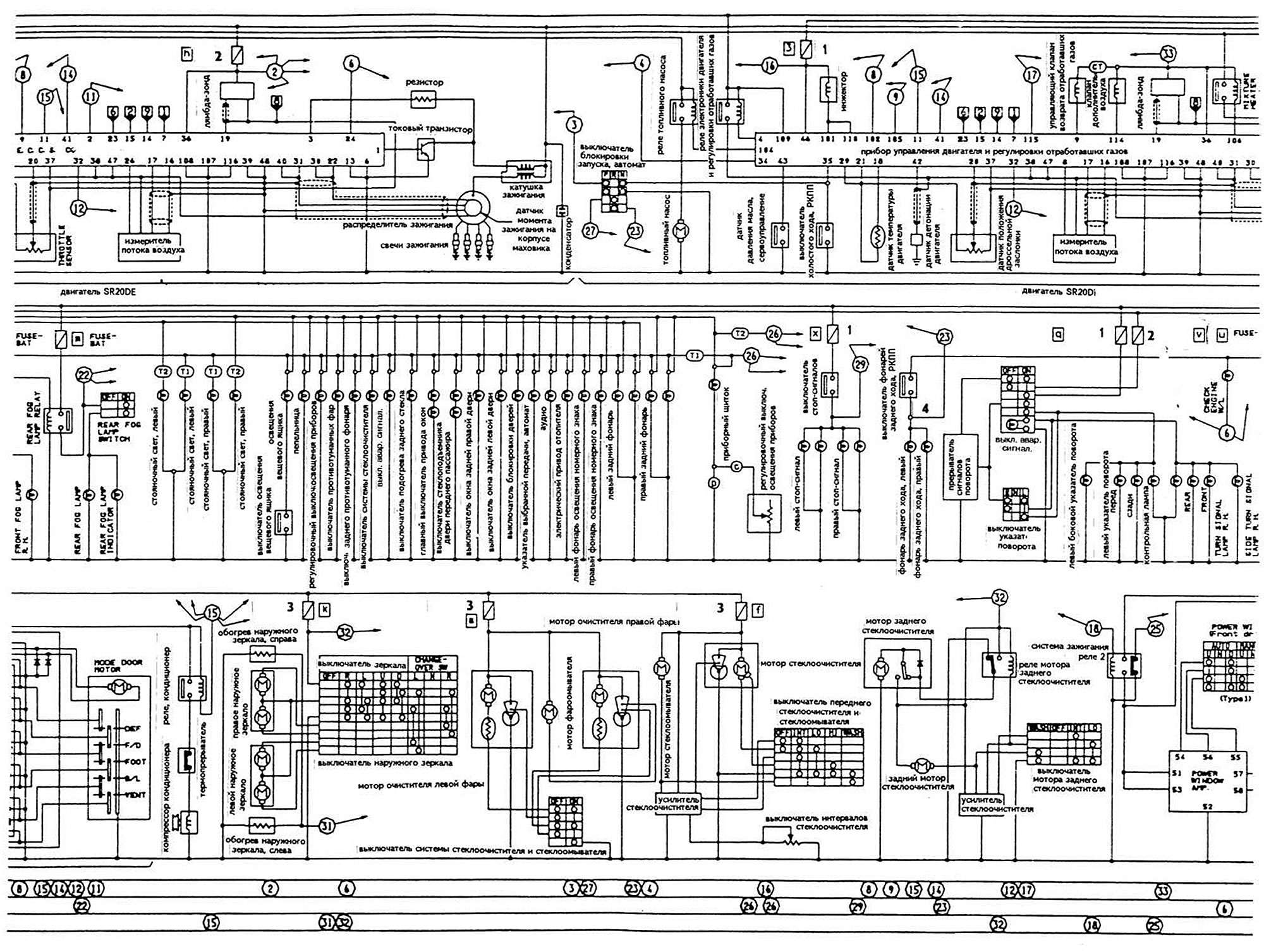

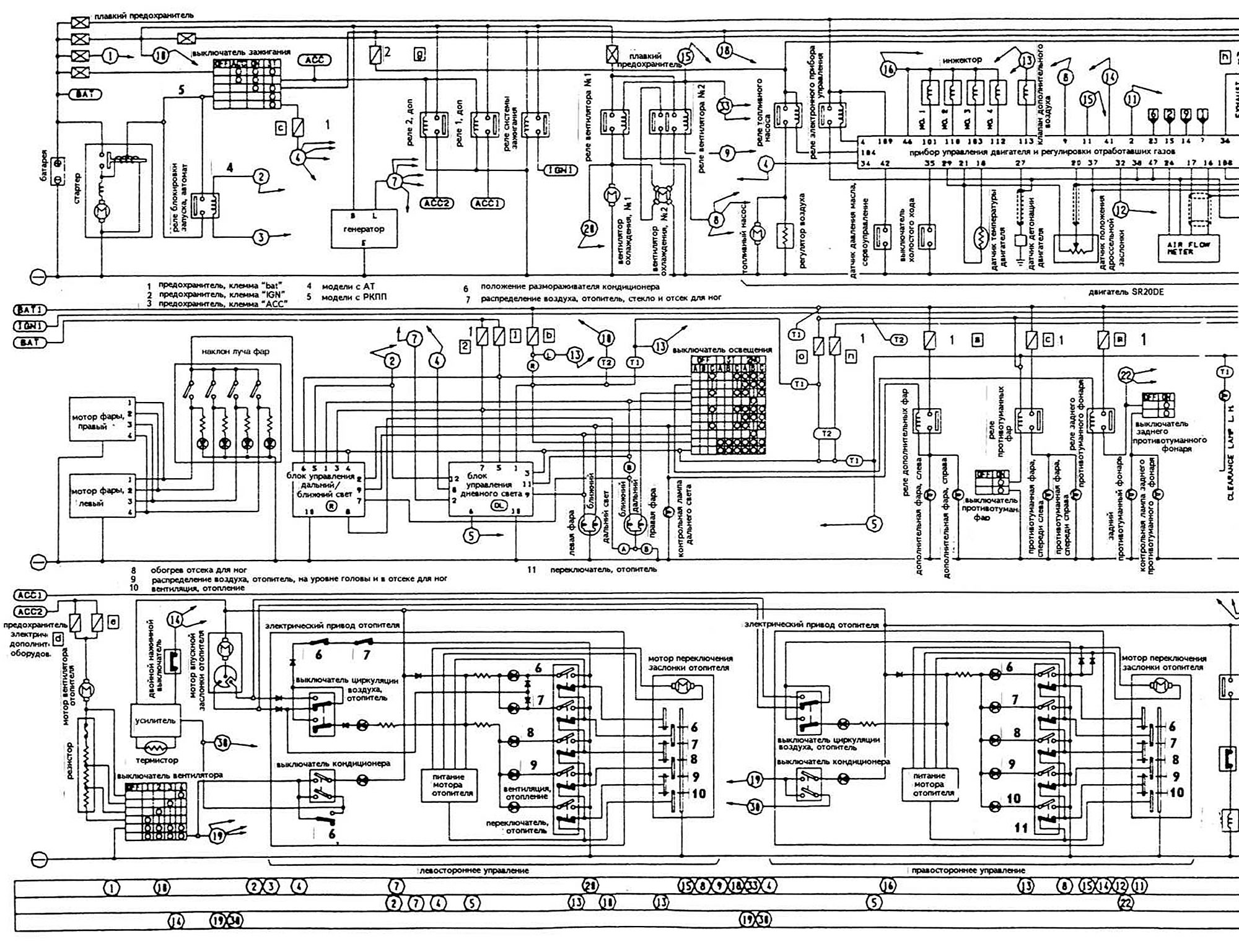

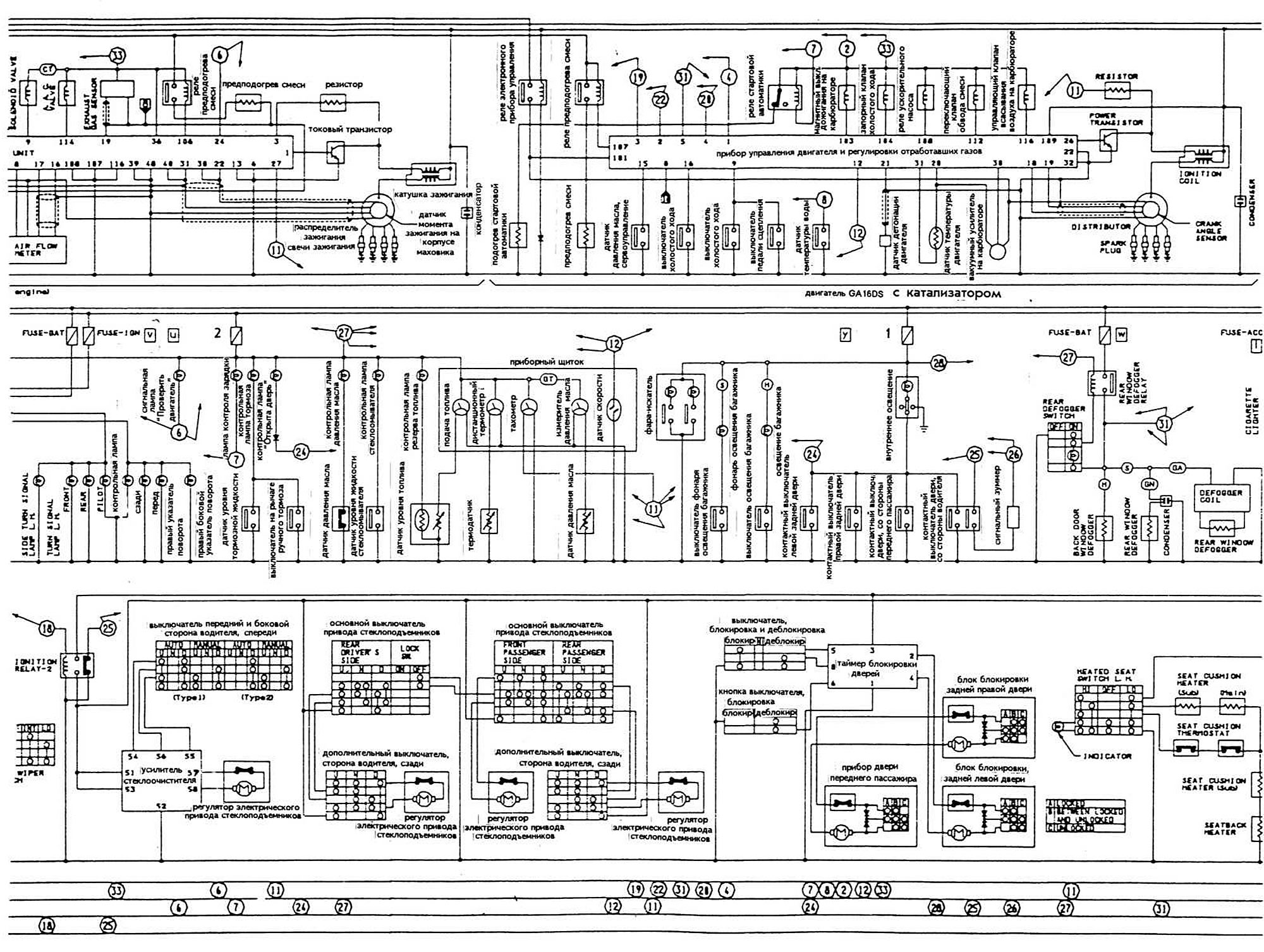

Диаграмите на електрическо свързване по-долу се основават на схематичен принцип, когато компонентите на всяка верига са свързани помежду си по най-краткия път, без да се взема предвид формата на електрическото окабеляване около компонентите и сноповете, разположени по протежение на маршрута му.

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »

Открыть большую картинку в новой вкладке »
