Панэль прыбораў — разборка і зборка (Nissan Murano Z50)

Аб'яднаны блок кіравання панэлі прыбораў

• Спідометр, лічыльнік агульнага і дзённага прабегу, тахометр, паказальнік колькасці паліва і паказальнік тэмпературы астуджальнай вадкасці кіруюцца ад аб'яднанага блока кіравання панэлі прыбораў, які ўбудаваны ў панэль прыбораў. Аб'яднаны блок кіравання атрымлівае сігналы ад аб'яднанага ўзмацняльніка кандыцыянера і панэлі прыбораў.
• Кантрольныя і індыкатарныя лямпы панэлі прыбораў кіруюцца сігналамі, якія паступаюць ад аб'яднанага ўзмацняльніка кандыцыянера і панэлі прыбораў.
• Лічыльнік агульнага і дзённага прабегу з'яўляецца лічбавым прыборам. Дадзеныя лічыльніка агульнага прабегу (адометра) захоўваюцца нават у тым выпадку, калі ад акумулятарнай батарэі адлучаюцца правады. Пры адлучэнні правадоў ад акумулятарнай батарэі дадзеныя лічыльніка дзённага прабегу будуць сцёртыя.

Паказальнік тэмпературы астуджальнай вадкасці паказвае тэмпературу астуджальнай вадкасці ў рухавіку.

Тахометр паказвае хуткасць кручэння рухавіка ў абарачэннях у хвіліну (аб/мін).

Паказальнік колькасці паліва паказвае прыкладную колькасць паліва У паліўным баку.

Праверка асвятлення панэлі прыбораў

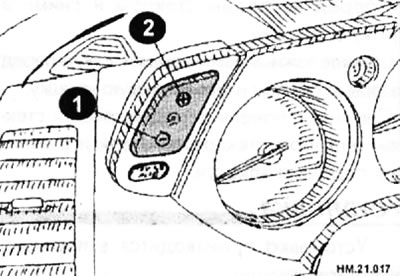

Пры ўключэнні запальвання аб'яднаны блок кіравання панэлі прыбораў уключае асвятленне шкал лічыльніка агульнага і дзённага прабегу і індыкатара варыятара. Пры ўключэнні вонкавага асвятлення будуць асвятляцца шкалы прыбораў, лічыльнік агульнага і дзённага прабегу, выключальнік кіравання асвятленнем, а таксама прыборы вонкавага асвятлення. Акрамя гэтага, пры ўключэнні вонкавага асвятлення выключальнік кіравання асвятленнем, размешчаны з левага боку панэлі прыбораў, можа быць скарыстаны для рэгулявання інтэнсіўнасці асвятлення панэлі прыбораў. Інтэнсіўнасць асвятлення можа быць адрэгулявана на 16 розных узроўнях: ад 0 (пампы не гараць) да 15 (максімальная яркасць). Пры націску на выключальнік інтэнсіўнасць асвятлення будзе мяняцца.




Пры націску на "мінус" (1) – інтэнсіўнасць будзе памяншацца, пры націску на "плюс" (2) – інтэнсіўнасць будзе павялічвацца.

Пры павароце ключа запальвання ў становішча START асвятленне шкал прыбораў і выключальніка кіравання асвятленнем адключаецца.

Абнуленне паказанняў лічыльніка сутачнага прабегу

• Сігнал аб хуткасці аўтамабіля і дадзеныя памяці ад ланцуга блока памяці апрацоўваюцца панэллю прыбораў і адлюстроўваюцца як значэнні прабегу.

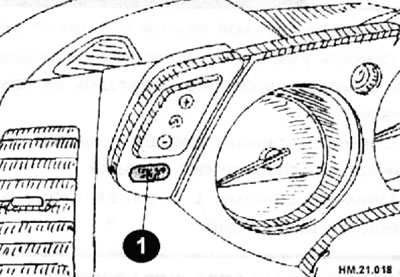

• Для абнулення паказанняў лічыльніка сутачнага прабегу неабходна націснуць перамыкач паказання лічыльніка (1) і трымаць яго націснутым не меней 1 сек. Калі лічыльнік пакажа нулі, адпусціце перамыкач (1).

Разборка і зборка

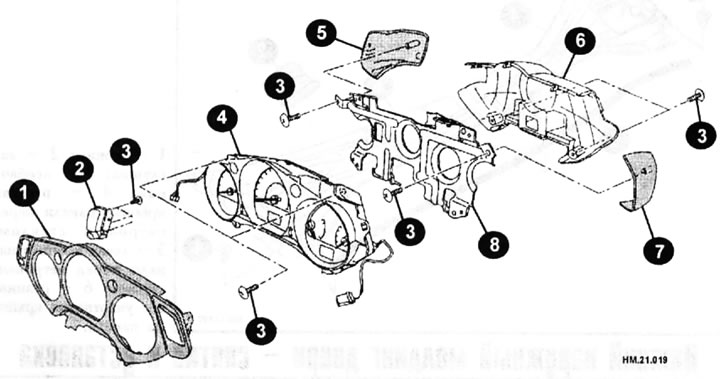

Установачныя элементы панэлі прыбораў

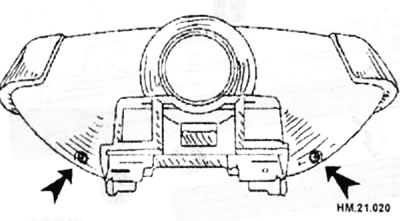

• Адкруціце два шрубы мацавання (Стрэлкі), размешчаныя на заднім боку задняга вечка панэлі прыбораў.

• Адлучыце штэкеры лічыльніка агульнага і дзённага прабегу.
• Зніміце вечка панэлі прыбораў.
• Адкруціце тры шрубы мацавання і зніміце выключальнік кіравання асвятленнем і перамыкач паказанняў лічыльніка агульнага і дзённага прабегу.
• Адкруціце два шрубы мацавання і зніміце вечкі панэлі прыбораў справа і злева.
• Адкруціце два шрубы мацавання і зніміце задняе вечка.
• Для адлучэння кранштэйна вызваліце два язычка і зніміце кранштэйн.
• Зніміце лямпы.
• Зборка вырабляецца ў парадку, зваротным разборцы.
