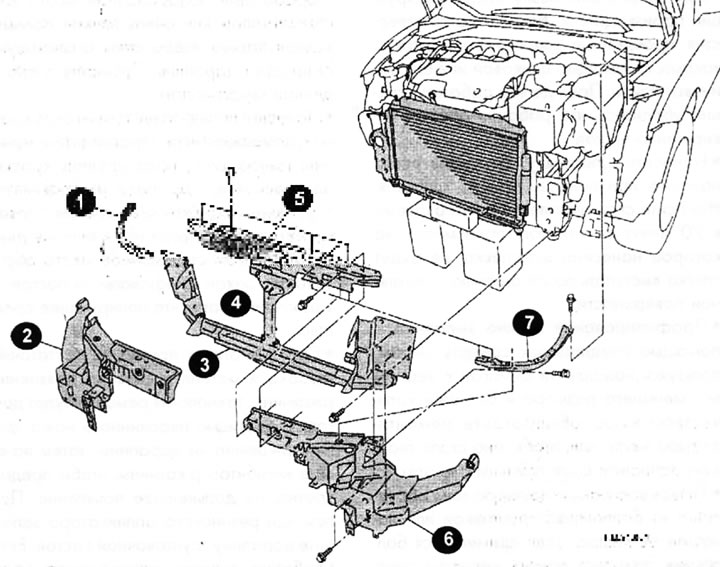

Установачныя элементы радыятара
1 - правая верхняя частка апоры радыятара; 2 - правая бакавая частка апоры радыятара; 3 - ніжняя частка апоры радыятара; 4 - цэнтральная частка апоры радыятара; 5 - верхняя цэнтральная частка апоры радыятара; 6 - левая бакавая частка апоры радыятара; 7 - левая верхняя частка апоры радыятара.
Зняцце
- Зніміце капот.
- Зніміце паветравод.
- Зніміце пярэдні бампер, рабро калянасці бампера і стойку бампера.
- Зніміце замак капота і трос адкрыцця капота.
- Зніміце левую і правую фары.
- Зніміце датчык ўдару.
- Зніміце выключальнік на капоце.
- Зніміце ніжні кажух.
- Зніміце датчык тэмпературы навакольнага паветра.
- Адкруціце ніт мацавання бачка стеклоомывателя да апоры радыятара.
- Зніміце заціск мацавання джгута правадоў, размешчаны на апоры радыятара, і вызваліце джгут правадоў.
- Зніміце верхнюю частку апоры радыятара.
- Для прадухілення падзення радыятара падкладзяце пад яго драўляны блок, як паказана на малюнку НМ.21.001
- Зніміце цэнтральную частку апоры радыятара.
- Зніміце верхнюю цэнтральную частку апоры радыятара.

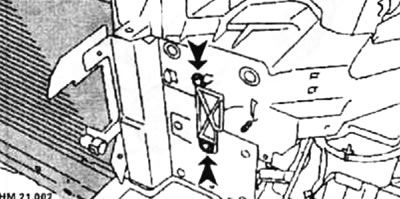

- Зніміце бакавую частку апоры радыё-тора, адкруціўшы ніты (стрэлкі).
- Зніміце апору радыятара ў зборы.

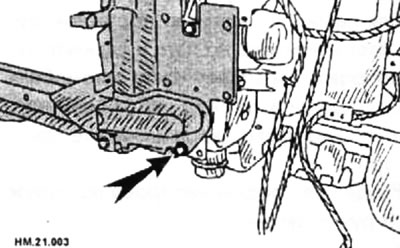

- Пасля зняцця апоры радыятара адлучыце ад яе ніжнюю частку апоры радыятара, адкруціўшы ніт (стрэлка).
Ўстаноўка
Устаноўка вырабляецца ў парадку, зваротным зняцці.
