Зняття та встановлення засувки та циліндра замка кришки багажного відділення

1. Відкрийте кришку багажника. Підтягуючи кнопки фіксаторів спеціальним інструментом, відокремте нижній край панелі внутрішньої оббивки кришки з метою забезпечення доступу до збирання клямки замка. Зніміть пластикову декоративну кришку клямки.

2. Обведіть складання засувки маркером.

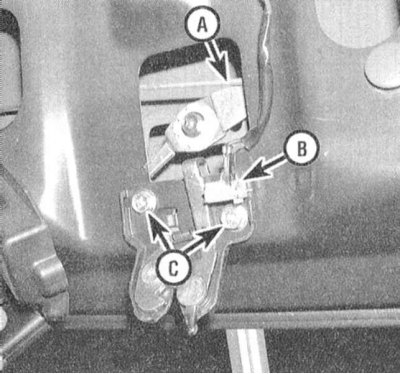

3. Від'єднайте електропроводку та виконавчий шток, що з'єднує засувку з циліндром замка.



4. Викрутіть болти кріплення і зніміть засувку замка.

5. Установка провадиться у зворотному порядку.

Циліндр замку

1. Відкрийте кришку багажника. Підтягуючи кнопки фіксаторів спеціальним інструментом, відокремте нижній край панелі внутрішньої оббивки кришки з метою забезпечення доступу до збирання клямки замка.

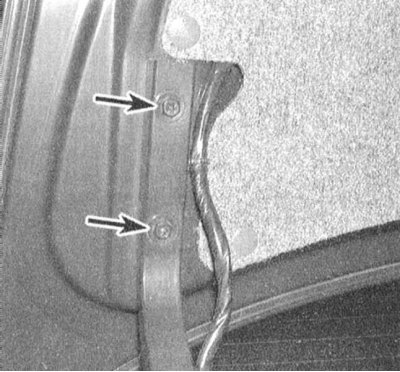

2. Через технологічний отвір, розташований поблизу складання правого комбінованого ліхтаря, вивільніть виконавчий шток замку зі свого фіксатора і зніміть кріпильну пластину замкового складання. У разі відповідної комплектації автомобіля від'єднайте електропроводку від активатора замка.

3. Розгорніть замок під 45° та вийміть монтаж із кришки багажника.

4. Установка провадиться у зворотному порядку.
