Съдържание: Премахване ↓ Монтиране ↓
Премахване
Внимание:
- Не деформирайте и не огъвайте спирачните тръби, когато демонтирате и монтирате спирачния усилвател.
- Сменете щифта, ако е повреден.
- Не повреждайте резбите на шпилките на усилвателя на спирачката. Ако се наклони по време на монтажа, резбите на преградата може да се повредят.
- Спазвайте посоката на монтаж на спирателния вентил.
1. Откачете вакуумния маркуч от усилвателя на спирачките.
2. Отстранете главния спирачен цилиндър. Вижте раздел "Премахване и монтиране".
3. Отстранете шплинта и щифта от педала на спирачката и развийте контрагайката от страната на купето.
4. Свалете гайките от спирачния усилвател и спирачния педал.
5. Отстранете главния цилиндър на съединителя от панела от страната на двигателното отделение и го преместете настрани, така че да не пречи на работата. Вижте глава Съединител (модели с ръчна скоростна кутия).

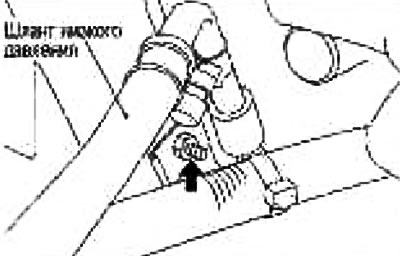

6. Отстранете скобата на маркуча за ниско налягане на климатика.
7. Отстранете капака на решетката на капака. Вижте глава Тяло.
8. Отстранете модула на усилвателя на спирачките от двигателното отделение.
Монтиране

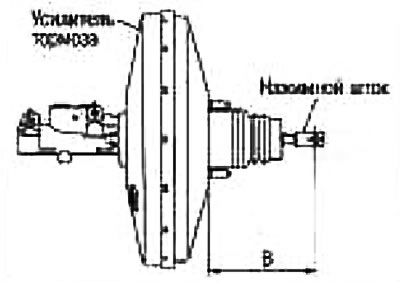

1. Проверете дължината на тласкащия прът и се уверете, че дължината е "B" (на снимката) равна на посочената стойност.
Стандартна дължина "B"
Модели с ляв волан: 158,25 мм
Модели с десен волан: 115,35 мм
2. Инсталирайте спирачния усилвател на автомобила.
Внимание: Поставете уплътнение между модула на усилвателя и преградата на двигателното отделение.
3. Свържете спирачния педал с помощта на щифта на притискащия прът.
4. Завийте монтажните гайки към модула на усилвателя на спирачките и ги затегнете до необходимия въртящ момент. Вижте раздел "Премахване и монтиране".
5. Монтирайте главния цилиндър към спирачния усилвател. Вижте раздел "Премахване и монтиране".
6. Монтирайте главния цилиндър на съединителя. Вижте глава Съединител (модели с ръчна скоростна кутия).
7. Монтирайте скобата на маркуча за ниско налягане на климатика.
8. Поставете капака на решетката на капака. Вижте глава Тяло.
9. Отстранете въздуха. Вижте раздел "Обезвъздушаване на спирачната система".
