Падрыхтоўчыя працы
Зніміце прамежкавы ахаладжальнік, вечка рухавіка, абарону рухавіка са боку дна, перадпакой выхлапную трубу.
Адлучыце ўсю электраправодку, усе трубкі і шлангі і адсуньце ў бок.
Зніміце затамкавае вечка (калі здымаецца зліўная трубка і фарсункі ў зборы).
Зняцце і ўстаноўка паліўных трубак высокага ціску
Зняцце

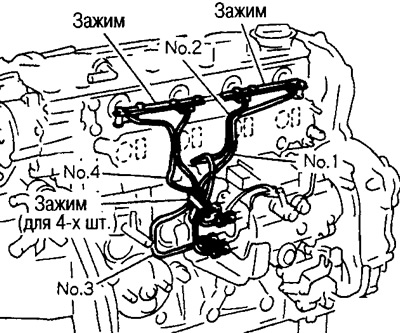

Вырабіце пазнакі нумароў цыліндраў, а затым зніміце паліўныя трубкі высокага ціску.
Увага: Наносіце пазнакі такім спосабам, каб не яны змываліся палівам.
Зніміце заціскі (3 шт.), а затым зніміце трубкі па адной штуцы.
Нататка: На малюнку для навочнасці не паказаны впускной калектар.
Ўстаноўка

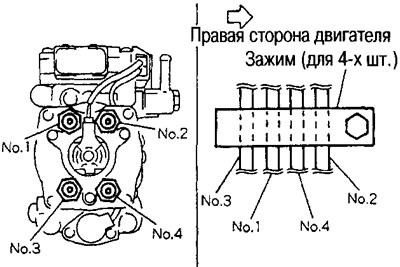

Усталюеце паліўныя трубкі на ўсіх цыліндрах, кіруючыся малюнкам і пазнакамі, нанесенымі перад здыманнем.
Загарніце накідныя гайкі толькі на боку галоўкі цыліндраў на 2-3 абарачэння, пераканайцеся, што ўсе трубкі ўсталёўваюцца да помпы, а затым зацягніце накідныя гайкі са боку галоўкі цыліндраў і са боку помпы, пачынальна з далёкай трубкі.

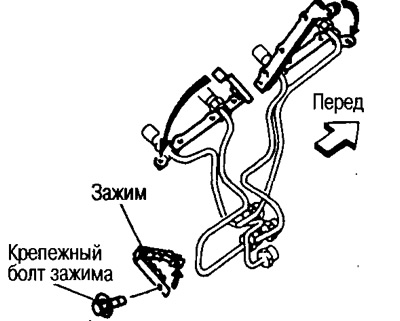

Усталюйце заціскі, як паказана на малюнку.
Устаўляйце ніт заціску (для 4-х трубак) з задняга боку рухавіка ў напрамку да пярэдняй часткі.
Зняцце і ўстаноўка сальніка фарсункі
Зняцце

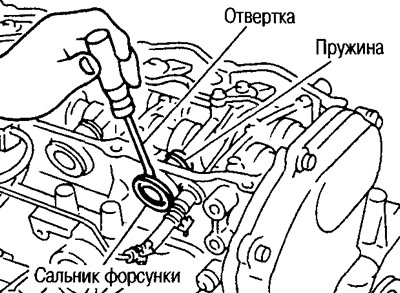

Падчэпіце сальнік адвёрткай за фланец і зніміце яго.
Ўстаноўка
Пасля ўсталёўкі фарсунак у зборы запрэсуйце сальнікі з вонкавага боку галоўкі цыліндраў да шчыльнага прилегания фланца.
Заўвага: Пасля зняцця фарсунак у зборы заменіце сальнікі на новыя (калі здымаюцца і ўсталёўваюцца толькі паліўныя трубкі высокага ціску, тое змяняць сальнікі не трэба).
Зняцце і ўстаноўка зліўной трубкі
Зняцце

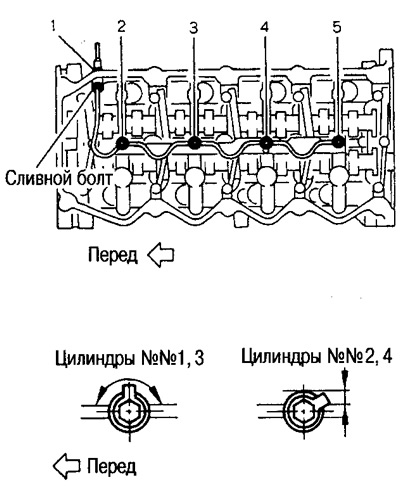

Адкруціце і зніміце ўсталявальныя ніты і накидные гайкі ў парадку, зваротным паказанаму на малюнку.
Дадзеныя размешчаны на сайце [NISSANBOOK.RU]
Пры паслабленні накидной гайкі ўтрымлівайце гаечным ключом шасціграннай частка зліўнога ніта (з унутранага боку галоўкі).
Ўстаноўка
Зацягніце накідныя гайкі і ўсталявальныя ніты ў парадку, паказаным на малюнку вышэй.
Пры зацягванні накидной гайкі ўтрымлівайце гаечным ключом шасцігранную частку зліўнога ніта (з унутранага боку галоўкі).
Зацягвайце ўсталявальныя ніты так, каб кантактныя ўчасткі пракладкі зліўной трубкі былі ў зонах, пазначаных на малюнку стрэлкамі (асаблівую ўвагу надасце цыліндрам №№2, 4).
Заўвага: Гэта робіцца для таго, каб не было дотыку з затамкавым вечкам.
Увага:
Пасля ўсталёўкі зліўной трубкі абавязкова правядзіце праверку зліўной трубкі на герметычнасць (пункт 5).
Пасля зацяжкі ўсталявальных нітаў з патрабаваным высілкам могуць парвацца кантактныя ўчасткі пракладкі, аднак гэта не паўплывае на працу.
Зняцце і ўстаноўка фарсункі ў зборы
Зняцце

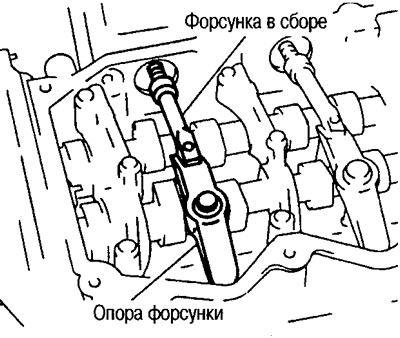

Зніміце апору фарсункі, выцягваючы і паварочваючы фарсунку ў зборы направа і налева.
З дапамогай адвёрткі зніміце медную шайбу, усталяваную ў галоўцы цыліндраў.
Увага: Не разбірайце фарсунку ў зборы.
Ўстаноўка
Усталюеце пракладкі фарсунак у адтуліны галоўкі цыліндраў.
Усталюеце колцавае ўшчыльненне ў канаўку фарсункі і ўстаўце фарсунку ў галоўку цыліндраў.
