Дизельний двигун M9R — зняття та встановлення

1. Злити рідину, що охолоджує, з двигуна.

Увага! Виконувати цей крок лише на холодному двигуні.

2. Зняти каталітичний нейтралізатор.

3. Зняти турбокомпресор.

4. Зніміть корпус повітряного фільтра.

5. Зняти задній патрубок системи рециркуляції газів, що відпрацювали, з випускного колектора.

6. Відвернути кріпильні гайки від країв до центру та зняти випускний колектор із проставками.

7. Зняти прокладку.

Увага! Закрийте отвори у двигуні для запобігання потраплянню всередину сторонніх матеріалів.

8. Установка проводиться у порядку, зворотному зняттю, з урахуванням наступного:

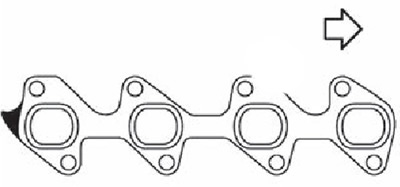

Встановити прокладку на головку блоку циліндрів, як показано малюнку.

Примітка. Стрілка вказує на передню частину двигуна.

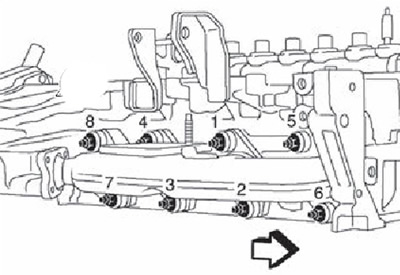

Встановити випускний колектор та затягнути гайки кріплення у два підходи у вказаній на малюнку послідовності.

Перевірка після зняття

За допомогою перевірочної лінійки та набору плоских щупів перевірити деформацію контактної поверхні випускного колектора. Якщо отримане значення перевищує норму, замінити випускний колектор новим.

Перевірка після встановлення

Запустити двигун та дати йому попрацювати на підвищених оборотах, щоб перевірити наявність проривів вихлопних газів.
