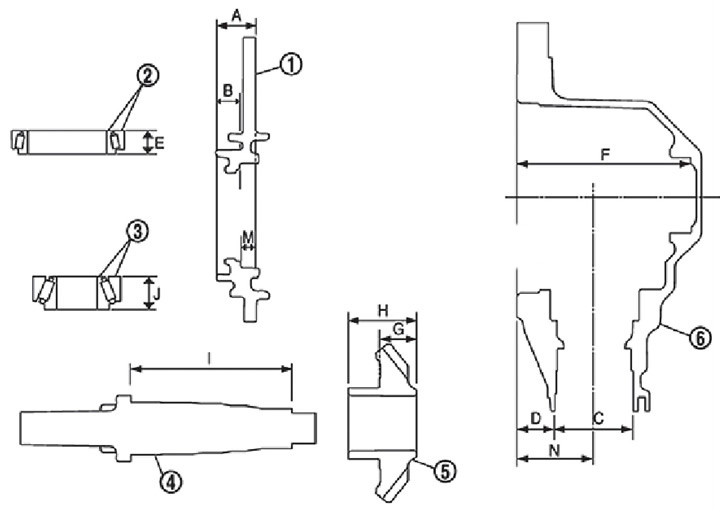

Парамери вимірювання:
1. Перехідний картер.
2. Підшипник валу кільцевої шестерні (з боку перехідного картера).
3. Підшипник валу кільцевої шестерні (з боку картера роздавальної коробки).
4. Вал кільцевої шестерні.
5. Кільцева шестерня.
6. Картер роздавальної коробки.
Регулювальне прокладання кільцевої шестерні (сторона перехідного картера)
1. Виміряти всі необхідні розміри таким чином:

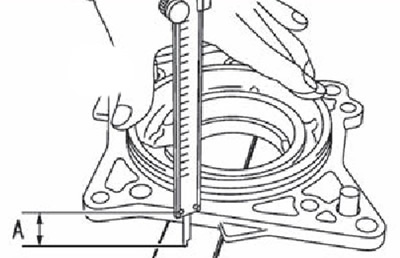

Розмір "А"
За допомогою штангеациркцир та перевірочної лінійки виміряти відстань від поверхні контакту перехідного картера з картером роздавальної коробки до крайньої поверхні перехідного картера (див. малюнок "Параметри вимірювання" вище).

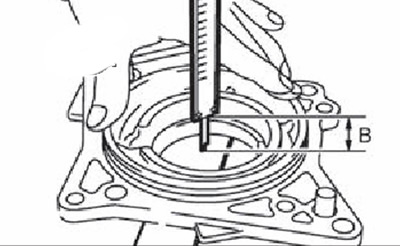

Розмір "В"
За допомогою пошукаціарку іповірочної лінійки виміряти відстань від настановної поверхні регулювальної прокладки кільцевої шестерні на перехідному картері до крайньої поверхні перехідного картера (див. малюнок "Параметри вимірювання" вище).

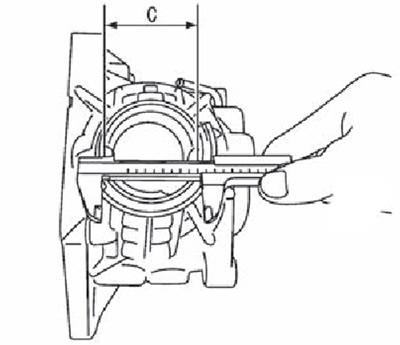

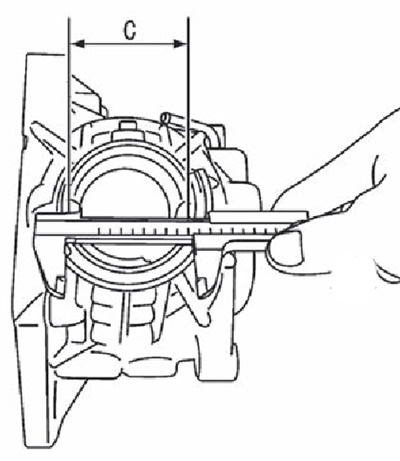

Розмір "С"
За допомогою штангенциркуля виміряти діаметр настановної області підшипника вала-шестірні (задня сторона) в картері роздавальної коробки (див. малюнок "Параметри вимірювання" вище).
Увага. Слідкувати, щоб не пошкодити картер розщаточної коробки.

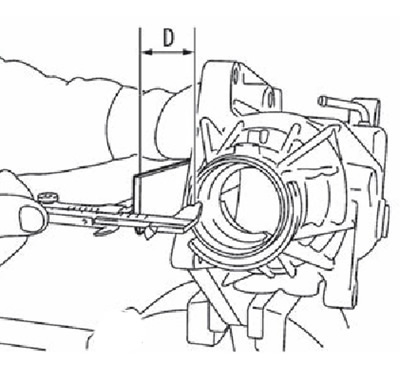

Розмір "D"
За допомогою штангенциркуля та перевірочної лінійки виміряти відстань від поверхні контакту картера роздавальної коробки з перехідним картером до настановної поверхні підшипники вапе-шестеяни (задня сторона) (див. малюнок "Параметри вимірювання" вище).
Увага.
- Слідкувати за тим, щоб не пошкодити картер роздавальної коробки.
- Враховувати товщину перевірочної лінійки.

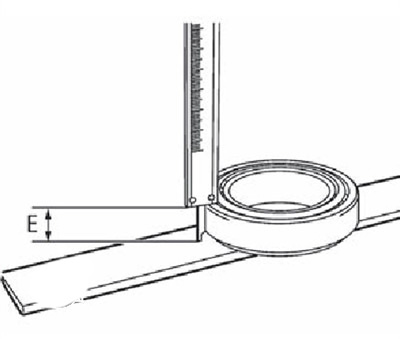

Розмір "Е"
За допомогою штангрнуякупо виміряти відстань від крайньої поверхні кільця підшипника валу кільцевої шестерні (сторона перехідного картера) до крайньої поверхні внутрішнього кільця (див. малюнок "Параметри вимірювання" вище).
2. Обчислити розміри "М" та "N" за такою формулою:
- М = А - В
- N = С х 0.5 + D
3. Перетворити резірри Е, М та N відповідно до таких норм:
- Е: фактичне значення діапазону від 0 до 20.00 мм з кроком 0.01 мм.
- М: фактичне значення щодо діапазону від 0 до 13.90 м з кроком 0.01 мм.
- N: фактичне значення діапазону від 0 до 55.00 мм з кроком 0.01 мм.

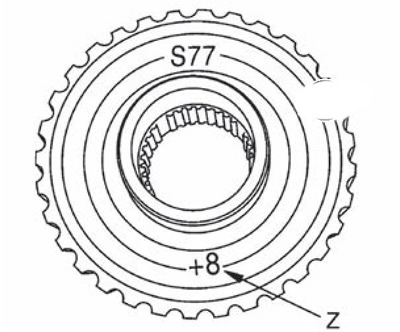

4. Перевірити розмір "Z" (допуск обробки) на тильній поверхні кільцевої шестерні.
Примітка. Розмір "Z" вказує різницю між оптимальним зачепленням і стандартним розміром у збільшенні 0.01 мм, про що робиться відповідний напис на тлі стороні кільцевої шестерні.
5. Обчислити товщину регулювальної прокладки кільцевої шестерні (сторона перехідного картера) Т1 за такою формулою:
- Т1 = (М + N - Е - Z) х 0.01 + 1.40 мм
6. Підібрати регулювальну прокладку кільцевої шестерні (сторона перехідного картера).
Увага.
- Використовувати лише одну регулювальну прокладку.
- Якщо регулювальної прокладки бажаної товщини немає, необхідно підібрати прокладку, товщина копро найбільш наближена до обчисленого значення, причому більш прокладка трохи товщі потрібного значення, ніж більш тонка.
Регулювальне прокладання кільцевої шестерні (сторона картера роздавальної коробки)
1. Виміряти всі необхідні розміри таким чином:
Розмір "С"
За допомогою штангеациркуля виміряти діаметр настановної області підшипника вала-шестірні (задня сторона) в картері роздавальної коробки (див. малюнок "Параметри вимірювання" вище).
Увага. Слідкувати за тим, щоб не пошкодити картер роздавальної коробки.

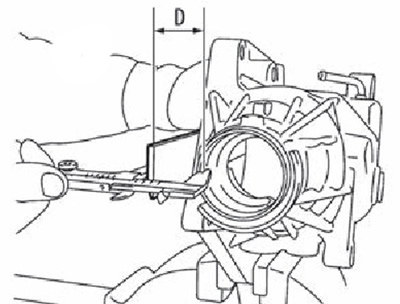

Розмір "D"
При помпом штангеаціpкуля і перевірочної лінійки виміряти відстань від поверхні контакту картера роздавальної коробки з перехідним картером до настановної поверхні підшипники вала-шестірні (задня сторона) (див. малюнок "Параметри вимірювання" вище).
Увага.
- Слідкувати за тим, щоб не пошкодити картер роздавальної коробки.
- Враховувати товщину перевірочної лінійки.

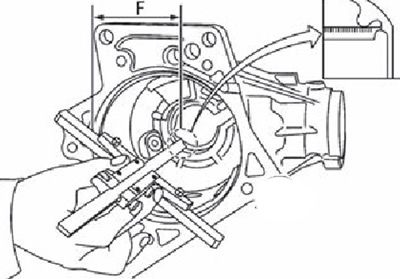

Розмір "F"
За допомогою глибиноміру наміряти відстань від поверхні контакту картера роздавальної коробки з перехідним каптепім до настановної поверхні регулювальної прокладки кільцевої шестерні (див. малюнок "Параметри вимірювання" вище).
Увага. Слідкувати за тим, щоб не пошкодити картер роздавальної коробки.

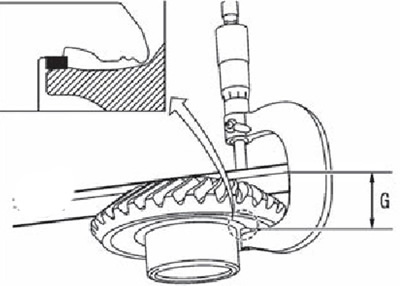

Розмір "G"
За допомогою мікрометра перевірочної лінійки виміряти відстань від настановної поверхні підшипника валу кільцевої шестерні до бічної крайньої поверхні картера роздавальної коробки (див. малюнок "Параметри вимірювання" вище).
Увага. Враховувати товщину перевірочної лінійки.

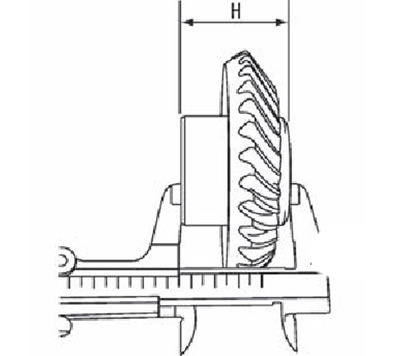

Розмір "Н"
При помпі штангенціркуля виміряти відстань від крайньої поверхні з боку картера роздавальної коробки до бічної поверхні з боку перехідного картера (див. малюнок "Параметри вимірювання" вище).

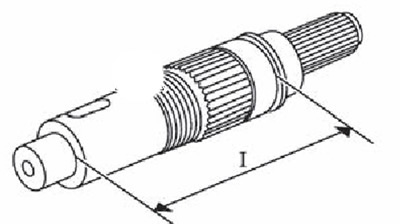

Розмір "I"
При помпом штангезциркуля виміряти відстань від настановної поверхні кільцевої шестерні на валу кільцевої шестерні до настановної поверхні підшипника валу кільцевої шестерні (сторона картера роздавальної коробки) (див. малюнок "Параметри вимірювання" вище).

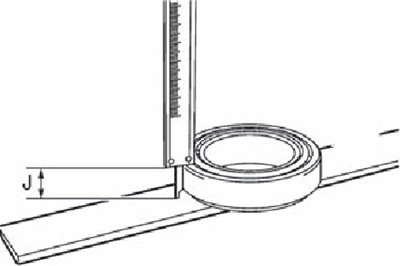

Розмір "J"
За допомогою штангельциркуля виміряти відстань від крайньої поверхні зовнішнього кільця підшипника валу кільцевої шестерні (сторона каптепз роздавальної коробки до крайньої поверхні внутрішнього кільця (див. малюнок "Параметри вимірювання" вище).
2. Обчислити розмір N за такою формулою:
- N = С х 0.5 + D
3. Перетворити розміри F, G, Н, I, J та N відповідно до таких норм:
- F: фактичне значення діапазону від 0 до 122.60 мм з кроком 0.01 мм.
- G: фактичне значення діапазону від 0 до 26.60 мм з кроком 0.01 мм.
- Н: фактичне значення діапазону від 0 до 48.60 мм з кроком 0.01 мм.
- I: фактичне значення діапазону від 0 до 119.40 мм з кроком 0.01 мм.
- J: фактичне значення діапазону від 0 до 16.25 мм з кроком 0.01 мм.
- N: фактичне значення діапазону від 0 до 55.00 мм з кроком 0.01 мм.

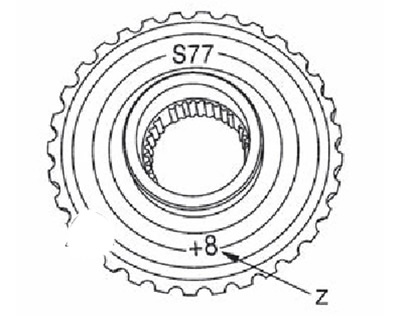

4. Перевірити розмір "Z" (допуск обробки) на тильній поверхні кільцевої шестерні.
Розмір "Z" вказує на різницю між оптимальним зачепленням і стандартним розміром у збільшенні 0.01 мм, про що робиться відповідний напис на тильній стороні кільцевої шестерні.
5. Обчислити товщину регулювальної прокладки кільцевої шестерні (сторона перехідного картера) Т1 за такою формулою:
- T2 = (F - G + H - I - J - N + Z) x 0.01 + 1.65 мм
6. Підібрати регулювальну прокладку кільцевої шестерні (сторона перехідного картера).
Увага.
- Використовувати лише одну регулювальну прокладку.
- Якщо регулювальної прокладки бажаної товщини немає, необхідно підібрати прокладку, товщина якої найбільш наближена до обчисленого значення, причому краще прокладка трохи товщі потрібного значення, ніж тонша.
Регулювальне прокладання валу-шестірні

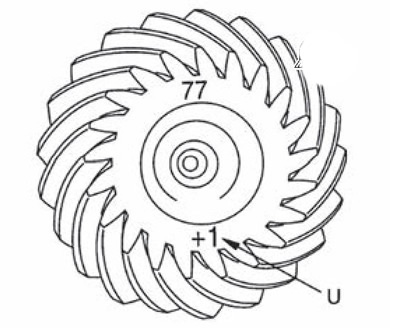

1. Звірити розміри U (допуск обробки) між старою та новою провідними шестернями при заміні пари гіпоїдних шестерень (вал-шестерня та кільцева шестерня). Зібрати нові регулювальні прокладки валу шестерні тієї ж товщини, що і зняті при розбиранні або зняти регулювальні прокладки валу-шестірні при повторному використанні пари гіпоїдних шестерень.
Примітка. Розмір "U" вказує різницю між оптимальним зачепленням і сттндартнь1м розміром у прирощенні 0.01 мм, про що робиться відповідний напис на торці вала-шестірні.
2. Обчислити товщину регулювальної прокладки валу шестерні Т за такою формулою.
Т = Т0 + [(t1 -12) х 0.01],
- де Т: Товщина нової прокладки.
- Т0: Товщина старої прокладки.
- t1: розмір "U", позначений на торці старої ведучої шестерні.
- t2: розмір "U", позначений на торці нової провідної шестерні.
Примітка.
Приклад:
Т= 3.21 + [(2+1) х 0.01]
- Т0: 3.21
- t1: +2
- t2: -1
3. Підібрати регулювальну прокладку валу шестерні.
Увага.
- Використовувати лише одну регулювальну прокладку.
- Якщо регулювальної прокладки обчисленої товщини немає, використовувати найближчу за розмірами.
