Премахване
1. Изключете отрицателния кабел от акумулатора.
2. Свалете волана.
Забележка. Не удряйте края на кормилния вал с чук, за да избегнете повреда на кормилната колона.
3. Разхлабете винтовете, закрепващи една към друга двете половини на корпуса на кормилната колона. Отстранете обвивките от колоната.

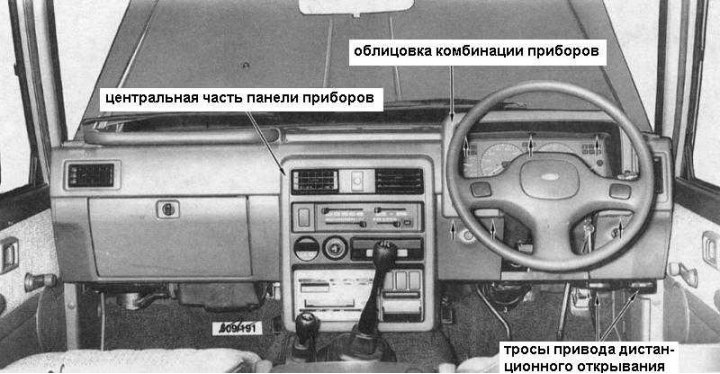

4. Освободете монтажните винтове и леко дръпнете назад облицовката на арматурното табло (винтовете са показани със стрелки на придружаващата илюстрация). Освободете електрическите съединители на превключвателите и потенциометрите и напълно отстранете облицовката.
5. Освободете монтажните винтове, отстранете частично комбинацията от арматурното табло и разкачете електрическото окабеляване от задната му част. Отстранете комбинацията, като внимавате да не повредите защитното стъкло.
6. Разхлабете винтовете, закрепващи опорната скоба на задвижващите кабели за отваряне на капака на резервоара за гориво, капака и (ако е предоставена) деактивиране на стабилизатора.

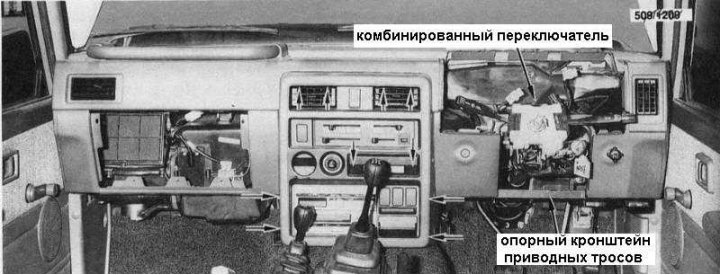

7. Разхлабете винтовете, закрепващи опорната скоба за кабелите на устройството (вижте придружаващата илюстрация), плъзнете скобата назад и я извадете от колата.
8. Изключете кабела на ръчната газ от педала на газта и скобата.
9. Отворете капака на жабката и отстранете винтовете, закрепващи последната. Извадете жабката от автомобила.
10. Извадете пепелника и отстранете винтовете, разположени под него.
11. Раздайте винтовете, закрепващи централната част на арматурното табло.
12. Преместете лоста за управление на трансферната кутия в позиция за понижаване на предавките и отстранете частично централната част на арматурното табло. Изключете електрическото окабеляване от часовника, запалката, светлината на пепелника, превключвателя за предупреждение за опасност и други аксесоари.
13. Отстранете централната част на арматурното табло.
14. Освободете монтажните винтове, отстранете частично радиото и изключете електрическото окабеляване и антенния кабел от него. Извадете радиото.
15. Отстранете дръжките от лостовете за управление на нагревателя. С помощта на отвертка освободете монтажните пластини на контролния панел на нагревателя. Отстранете панела.
16. С помощта на плоска отвертка отстранете декоративната облицовка по горната част на арматурното табло (вижте придружаващата илюстрация - показана със стрелки).

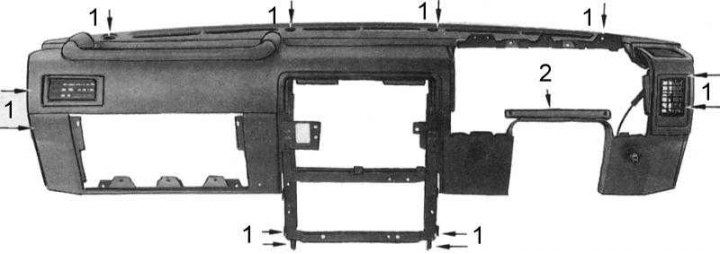

1 - болтове
2 - винт

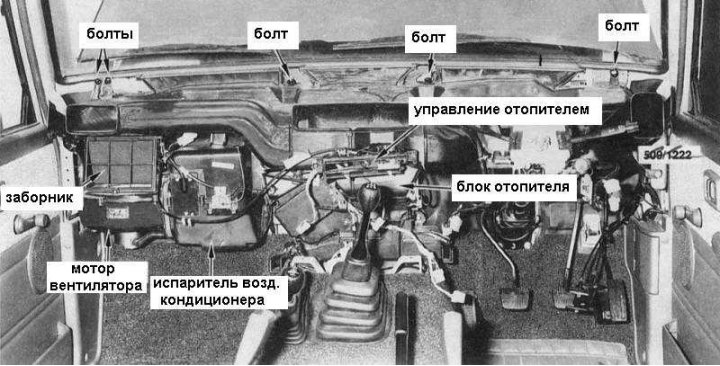

17. Разхлабете болтовете, разположени по горния ръб на арматурното табло, отстрани и в долния ръб на отвора за монтиране на радиото (показани със стрелки на придружаващата илюстрация).
18. Освободете задвижващия кабел за рециркулация/свеж въздух от опорната релса на пантата на жабката.
19. Внимателно отстранете модула на арматурното табло от автомобила.
Забележка. Когато демонтирате арматурното табло от един човек, може да се наложи да демонтирате и комбинирания превключвател. За да направите това, трябва да освободите монтажния винт и да изключите електрическите конектори, след което да натиснете превключвателя надолу и да го завъртите на четвърт оборот.
Монтиране
Монтажът се извършва в обратен ред.
1. Уверете се, че електрическото окабеляване е монтирано правилно.
2. Проверете правилното функциониране на задвижването за управление на нагревателя и, ако е необходимо, направете настройки.
3. Затегнете здраво всички крепежни елементи.
4. Проверете правилното функциониране на всички компоненти, които са били премахнати или разкачени по време на демонтажа.
