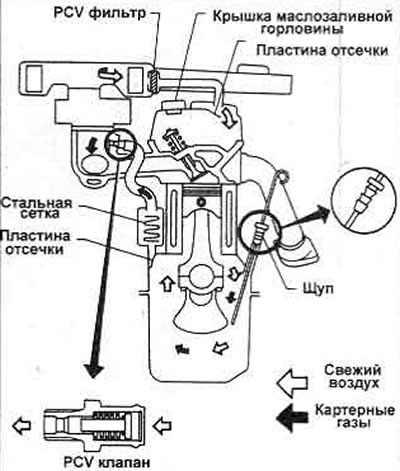

Kreslenie. 3,40. PCV systém
1. Systém vetrania kľukovej skrine uvoľňuje nespálené uhľovodíky (HC) do atmosféry pomocou zmesi čerstvého výfukového vzduchu a olejových pár z kľukovej skrine, ktoré ich nasmeruje do sacieho traktu, potom sa všetko spáli.
2. Systém vyžaduje utesnenie kľukovej skrine, je potrebné, aby bola utesnená plniaca zátka veka ventilu a mierka na meranie hladiny oleja.
3. Systém pozostáva z prepojovacej hadice od nasávania vzduchu ku krytu ventilu, odlučovača oleja obsahujúceho oceľový otvor, ktorý zhromažďuje kvapky oleja a odvádza ich späť do vane, a jednosmerného ventilu PCV, ktorý sa skrutkuje do sacieho potrubia. Ventil prepúšťa plyny len do rozdeľovača bez toho, aby ich vypúšťal v opačnom smere.
4. PCV filter je určený na oddeľovanie nečistôt a iných látok nachádzajúcich sa v kľukovej skrini, aby sa zabránilo znečisteniu vložky vzduchového filtra olejom.
