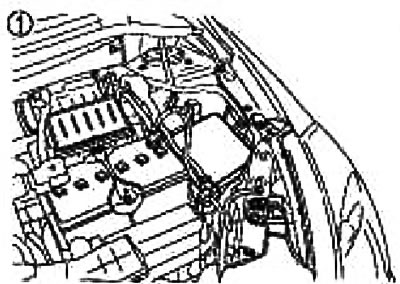

1. IPDM E/R blok E8, E11, E12.

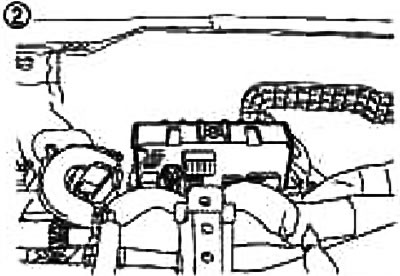

2. VSM blok M57, M59 (pohľad s odstránenou hornou časťou prístrojovej dosky).

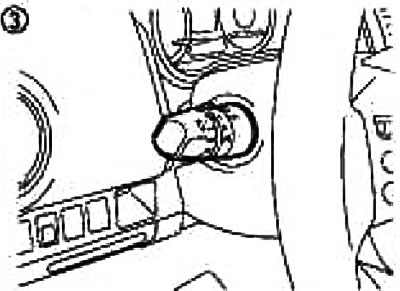

3. Kombinovaný spínač M38.

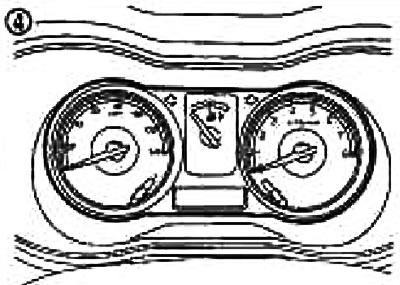

4. Prístrojová doska M27.

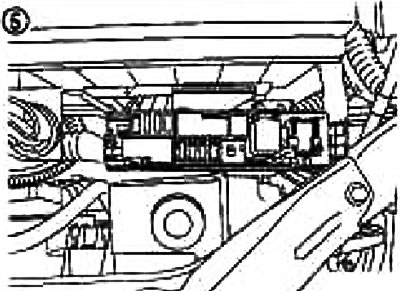

5. Relé denného svietenia E54

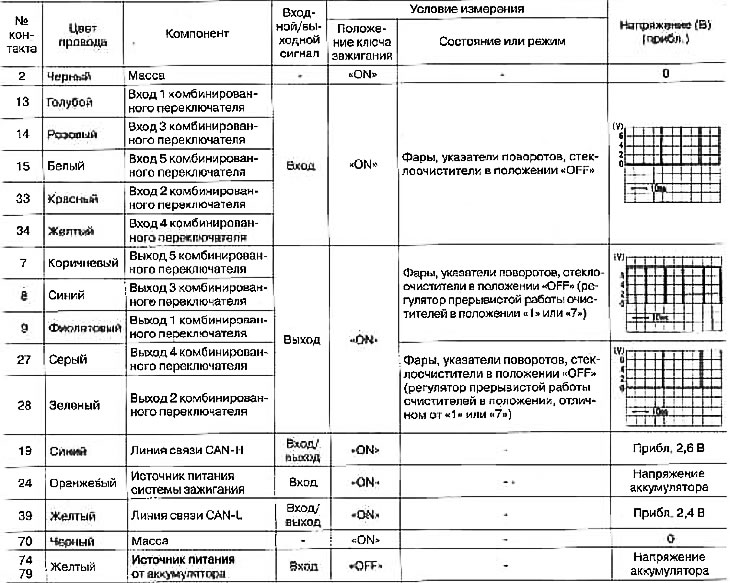

Štandardné hodnoty napätia na kontaktoch jednotky VSM
Pozor:
- Skontrolujte tvar vlny kontaktov kombinovaného spínača pri zaťažení pomocou spínača svetlometov, spínača smerových svetiel a spínača stieračov čelného skla, aby ste predišli osciláciám v dôsledku preťaženia.
- Otočte kolieskom stieračov do polohy "4", pokiaľ nekontrolujete priebeh alebo napätie v konkrétnej polohe kolieska stieračov. Polohu stieracej stupnice je možné potvrdiť testerom CONSULT-II.

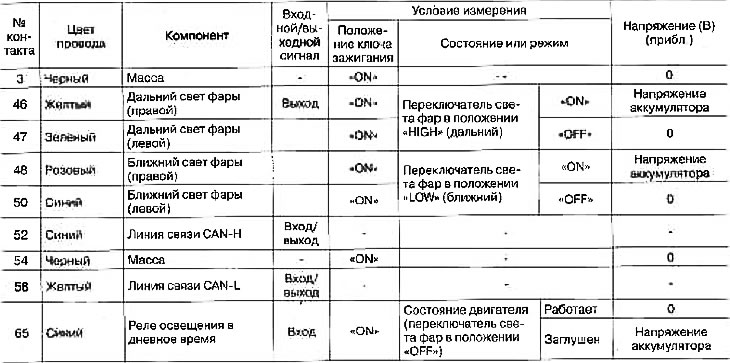

Štandardné hodnoty napätia na kontaktoch bloku IPDM E/R
