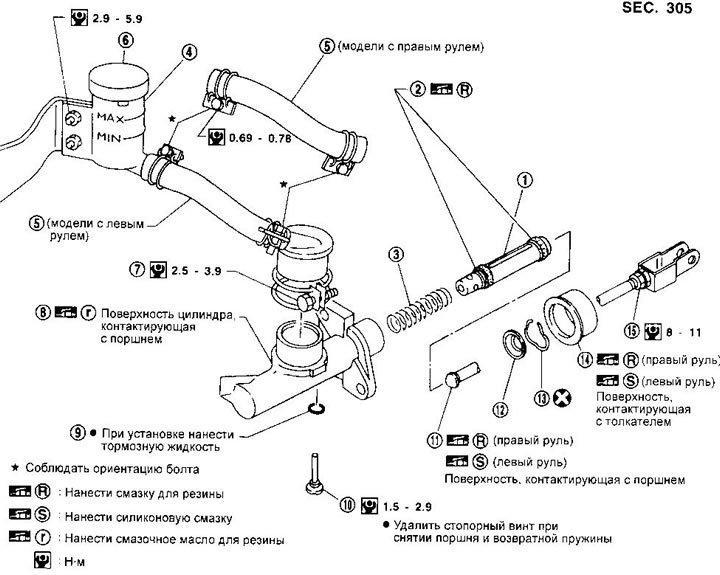

1. Бутален монтаж
2. О-пръстени на буталото
3. Възвратна пружина
4. Резервоар
5. Маркуч
6. Капак на резервоара
7. Скоба за вратовръзка
8. Тяло на цилиндъра
9. О-пръстен
10. Заключващ винт
11. Тласкач
12. Акцент
13. Задържащ пръстен
14. Защитна капачка
15. Контрагайка
Премахване и монтиране
Когато сваляте и монтирате фиксиращия винт, натиснете буталото в цилиндъра с помощта на отвертка.

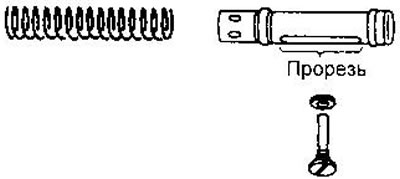

Когато монтирате задържащия винт, подравнете винта с гнездото в буталото.
Осигурете правилната ориентация на О-пръстените на буталото.
Преглед
Проверете и сменете следните части, ако е необходимо:
- Цилиндър и бутало. Те не трябва да показват неравномерно износване, корозия или повреда.
- Бутало с уплътнителни пръстени. Не трябва да имат видимо износване или повреди.
- Възвратна пружина. Не трябва да има видими износвания или повреди.
- Защитна капачка. Не трябва да има пукнатини, деформации или повреди.
- Резервоар. Не трябва да се деформира или повреди.
