Време на клапана
Диаграма на времето на клапана (с включен фазор на всмукателния клапан)
Забележка.
- Стойностите, дадени в скоби, са когато фазовият регулатор е включен.
- Бялата стрелка показва времето на всмукателния клапан.
- Черната стрелка показва времето на изпускателния клапан.
Задвижващ ремък на приставката
Деформация на колана
Напрежение на колана
Честота на вибрациите на колана
(Източникът е посочен на страницата: NissanBook)

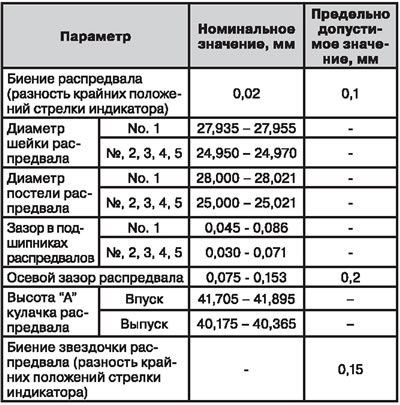

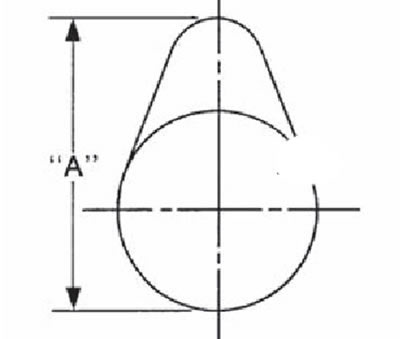

Разпределителни валове и лагери на разпределителни валове
 |
 |
Клапани за клапани
Хлабини на клапаните

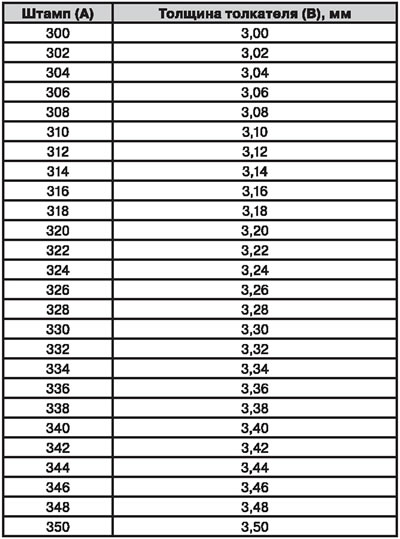

Диапазон от дебелини на тласкачите
 |
 |

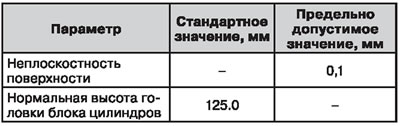

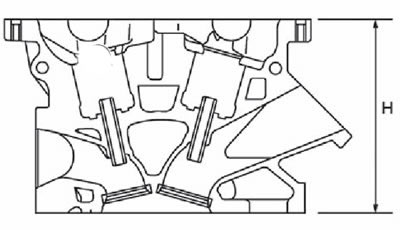

Цилиндрова глава
 |
 |

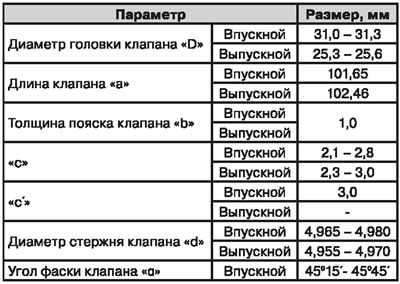

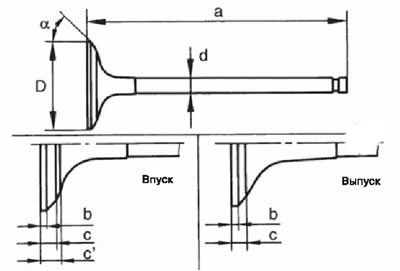

Размери на клапаните
 |
 |

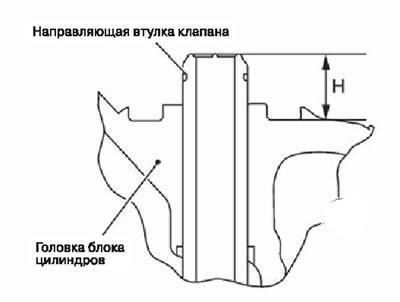

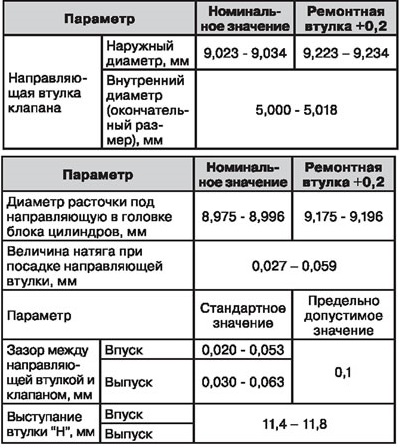

Водачи на клапани
 |
 |

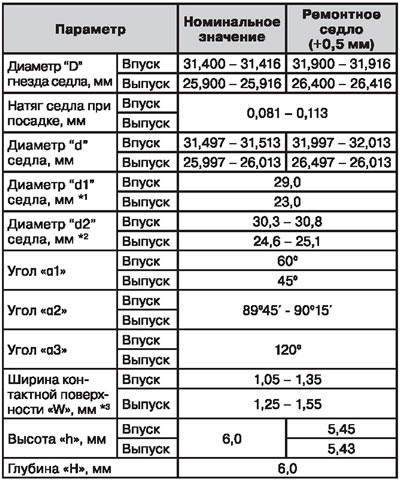

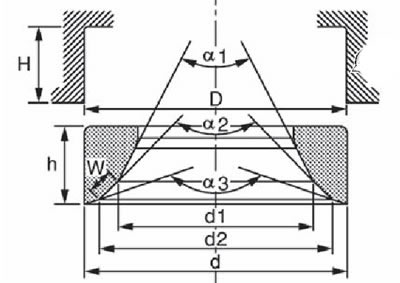

Седалки на клапани
 |
 |
Забележка.
- *1: диаметър, образуван от границата на конусовидни части с ъгли α1 и α2.
- *2: диаметър, образуван от границата на конусовидни части с ъгли α2 и αЗ.
- *3: механична обработка.
Клапанни пружини

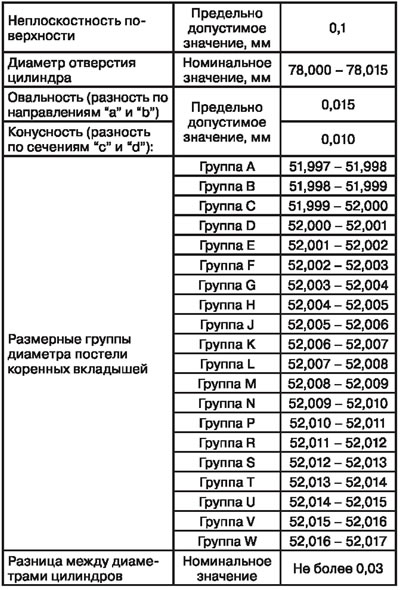

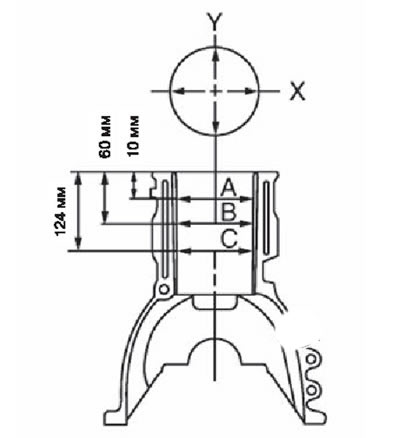

Цилиндров блок
 |
 |

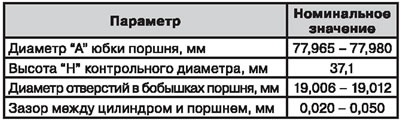

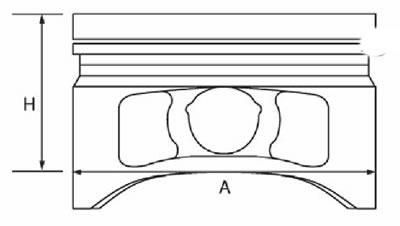

Бутала
 |
 |

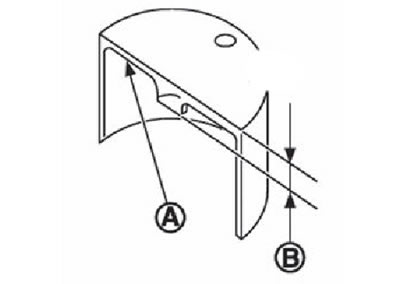

Бутални пръстени
Бутални щифтове

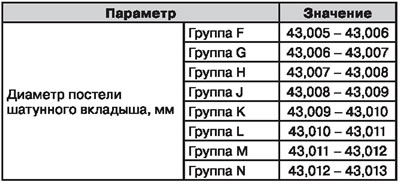

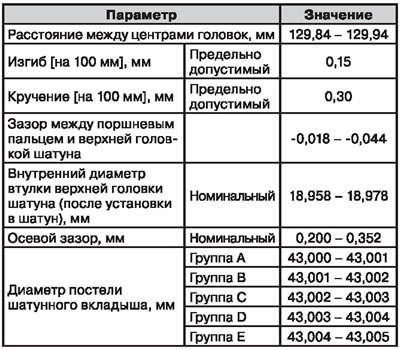

Свързващи пръти
 |
 |

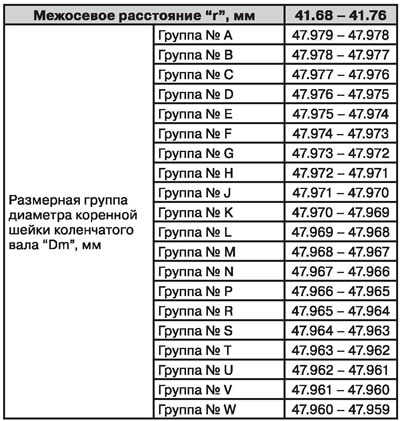

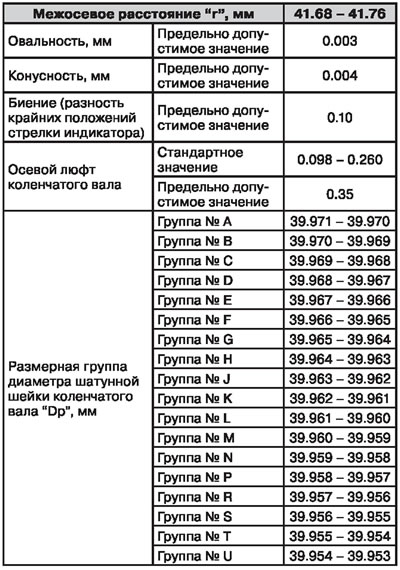

Колянов вал
 |
 |

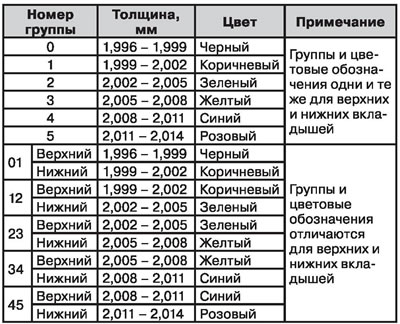

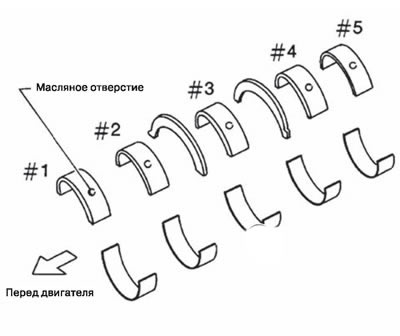

Основни лагерни черупки
 |
 |
Забележка.
- Ремонтни размери на втулки: 2,126 - 2,134 мм (+0,25 мм).
- Луфт на маслото в основните лагери: 0,024 - 0,034 мм.
Биелни лагери
Забележка.
- Ремонтни размери на втулки: 1,627 - 1,635 мм (+0,25 мм).
- Маслен луфт в биелни лагери: 0,029 - 0,039 мм (максимално допустимо: 0,1 мм).
