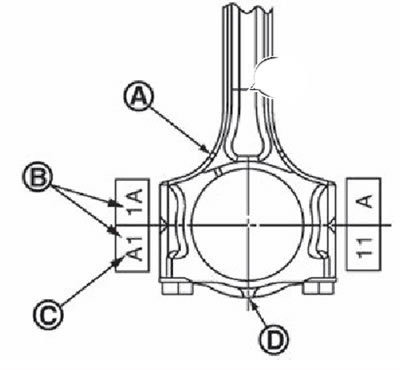

1. Определете групата на размера на диаметъра, като използвате щампа (C) върху страничната повърхност на долната глава на мотовилката за линията в таблицата "Избор на биелни лагери".
А. Маслена дупка.
B. Номер на цилиндъра.
С. Печат.
D. Предна маркировка.

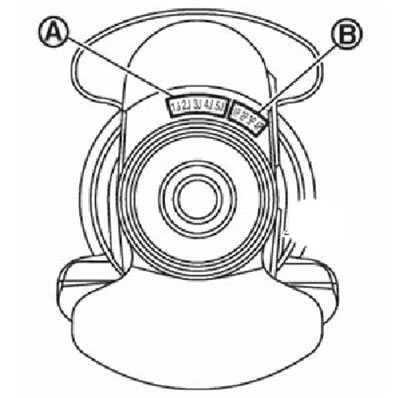

Определете групата размери на шийката на мотовилката, щампована върху предната буза на коляновия вал (B) за колоната в таблицата "Избор на лагер на мотовилката".
А. Размерна група на моларната шийка (№ 1 - 5 отляво надясно).
B. Размерна група на шийката на мотовилката (№ 1 - 4 отляво надясно).

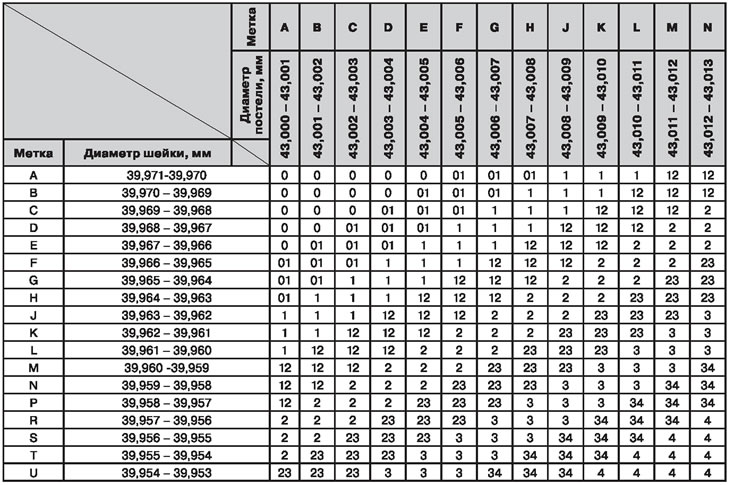

3. Намерете символа в пресечната точка на съответния ред и колона в таблицата "Избор на биелни лагери".
4. Използвайки получения символ, изберете биелния лагер в таблицата "Групи размери на биелни лагери".
B) За използван колянов вал и биели:
1. Измерете диаметъра на леглото на биелните лагери и шийката на мотовилката на коляновия вал.
2. Използвайте измерените стойности за таблицата "Избор на биелни лагери".
3. Въз основа на резултатите от измерването на диаметъра на шейната, определете нейната група размери в колоната "Диаметър на шейната на свързващия прът" на таблицата "Таблица за избор на дебелината на лагерите на свързващия прът".
4. Изберете биелен лагер от същата група размери.
